7セグメントディスプレイ

../../_images/7-seg.jpg

7セグメントディスプレイは、7つのLEDを内蔵した8の形をしたコンポーネントです。各LEDはセグメントと呼ばれ、通電されると表示される数字の一部になります。

ピンの接続には、共通カソード（CC）と共通アノード（CA）の2種類があります。名前が示す通り、CCディスプレイでは7つのLEDのカソードが連結され、CAディスプレイでは7つのセグメントのアノードが連結されています。

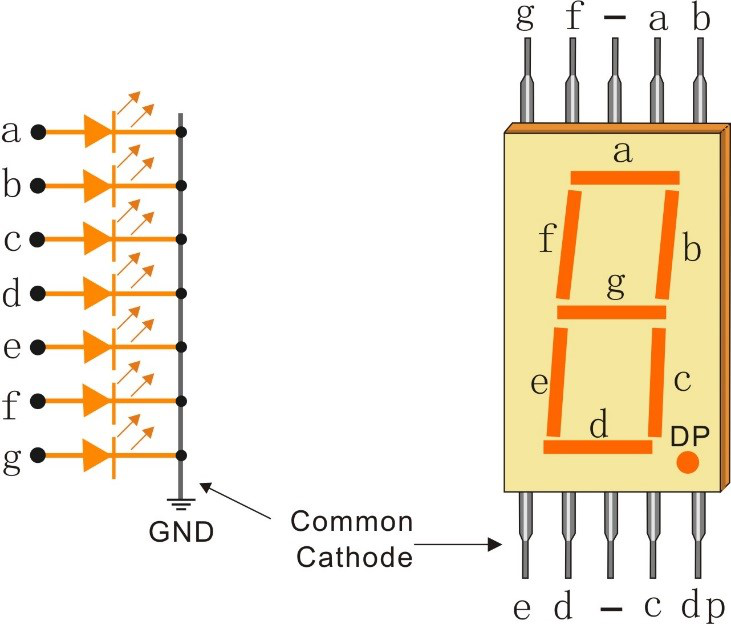

このキットでは、共通カソードの7セグメントディスプレイを使用しています。以下はその電子記号です。

../../_images/segment_cathode.png

ディスプレイに組み込まれている各LEDは、矩形のプラスチックパッケージから導出された接続ピンとともに位置的なセグメントが与えられます。これらのLEDピンは「a」から「g」までラベルが付けられ、各個々のLEDを代表しています。他のLEDピンは共通のピンとして連結されています。そのため、特定の順序でLEDセグメントの適切なピンに順方向バイアスをかけると、一部のセグメントが明るくなり、他の部分は暗くなり、対応する文字が表示されます。

表示コード

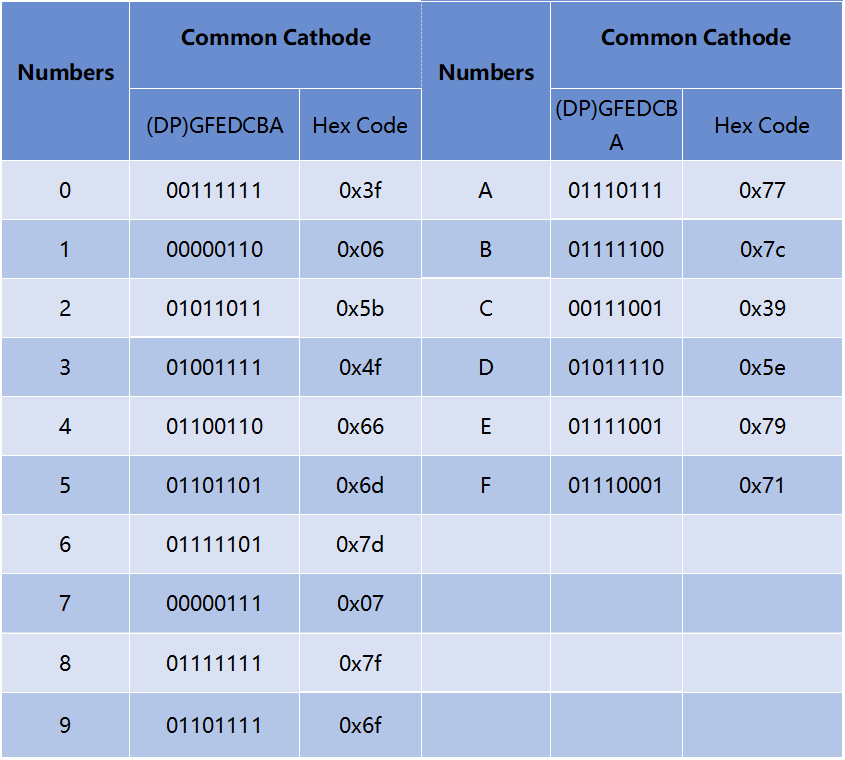

7セグメントディスプレイ（共通カソード）が数字をどのように表示するかを理解するために、以下の表を作成しました。数字は0-Fが7セグメントディスプレイで表示され、「(DP)GFEDCBA」は対応するLEDが0または1に設定されていることを示します。例えば、00111111はDPとGが0に設定され、他は1に設定されているため、7セグメントディスプレイには0が表示されます。

../../_images/segment_code.png
