スライドスイッチ

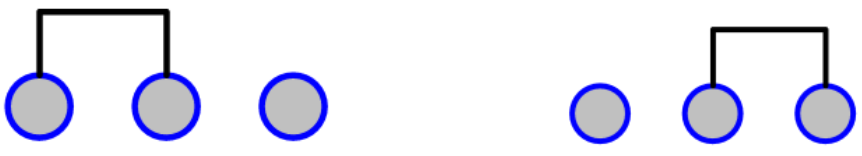

スライドスイッチとは、その名の通り、スライドバーを動かして回路を接続または切断するスイッチです。一般に用いられる型は、SPDT、SPTT、DPDT、DPTTなどです。スライドスイッチは低電圧回路でよく用いられ、柔軟性と安定性があり、多くの電気機器や玩具に適用されています。動作原理：中央のピンを固定ピンと設定します。スライドを左に引くと、左側の2つのピンが接続されます。右に引くと、右側の2つのピンが接続されます。

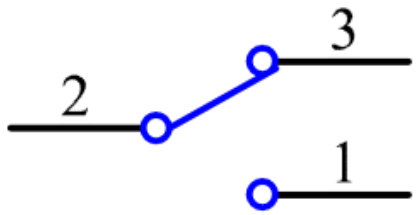

スライドスイッチの回路記号は以下の通りです。図のpin2は中央のピンを指しています。
