キーパッド

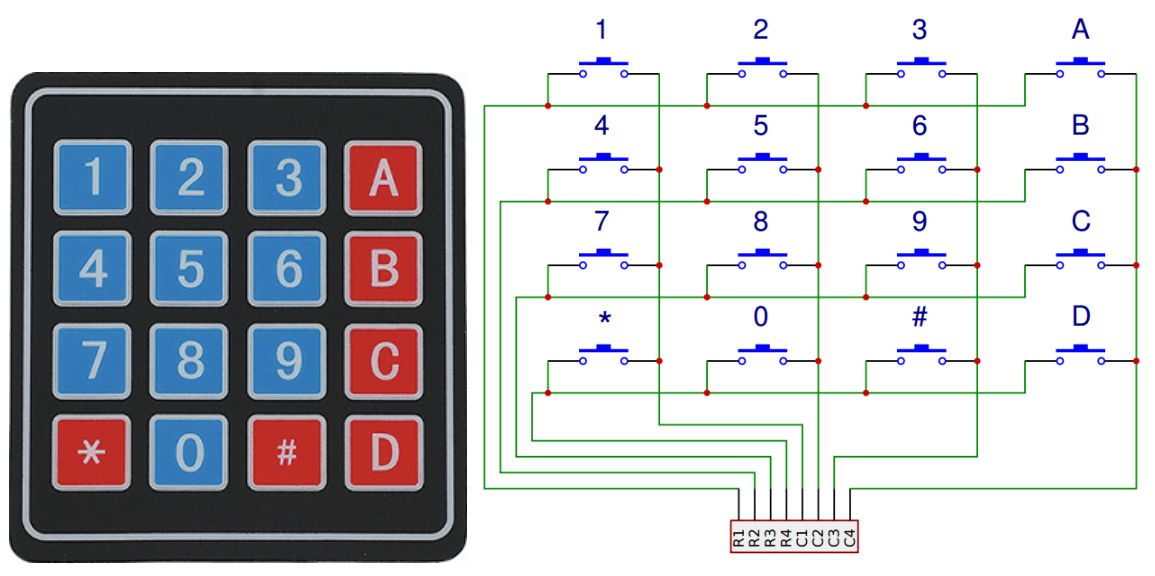

キーパッドは12個または16個のOFF-(ON)ボタンから成る矩形の配列です。 各ボタンの接点は、リボンケーブルの接続やプリント基板への挿入に適したヘッダーを介してアクセスされます。 一部のキーパッドでは、各ボタンがヘッダー内の個々の接点に接続され、すべてのボタンが共通のグラウンドを共有しています。

../../_images/keypad314.png

よくあるケースでは、ボタンはマトリックスでエンコードされ、各ボタンがマトリックス内の一意の導体ペアをブリッジします。 この配置は、マイクロコントローラによるポーリングに適しており、それぞれの4つの水平なワイヤに順番に出力パルスを送るようプログラムできます。 各パルス中に、残りの4本の垂直ワイヤを順番にチェックし、どれが信号を伝えているのかを特定します。 信号が存在しない場合にマイクロコントローラの入力が不安定にならないように、プルアップまたはプルダウン抵抗器を入力ワイヤに追加すべきです。
