LEDマトリクスモジュール

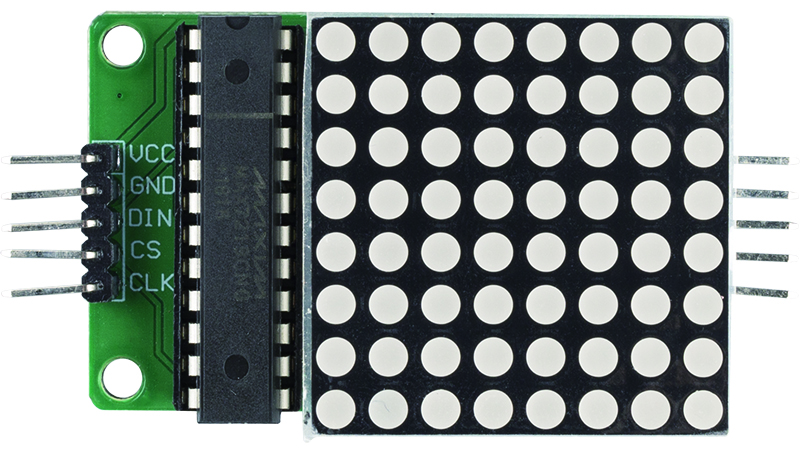

../../_images/max7219_module.jpg

これは、MAX7219によって駆動される共通カソードの8x8ドットマトリクスモジュールです。動作電圧は5Vで、寸法は50mmx32mmx15mmです。左側が入力ポートで、右側が出力ポートです。複数のモジュールのカスケード接続に対応しています。

  • VCC: 電源電圧の正極。+5Vに接続。

  • GND: グラウンド（両方のGNDピンを接続する必要があります）

  • DIN: シリアルデータ入力。CLKの立ち上がりエッジで内部の16ビットシフトレジスタにデータがロードされる。

  • CS: チップ選択入力。CSがローの間、シリアルデータがシフトレジスタにロードされます。最後の16ビットのシリアルデータは、CSの立ち上がりエッジでラッチされる。

  • CLK: シリアルクロック入力。最大10MHz。CLKの立ち上がりエッジで、データが内部シフトレジスタにシフトされます。CLKの立ち下がりエッジで、DOUTからデータがクロックアウトされます。

MAX7219

MAX7219は、マイクロプロセッサ（μPs）を最大8桁の7セグメント数値LEDディスプレイ、バーグラフディスプレイ、または64個の個々のLEDに接続する、コンパクトなシリアル入出力共通カソードディスプレイドライバです。内蔵されているのは、BCDコードBデコーダ、多重スキャン回路、セグメントおよびディジットドライバ、そして各ディジットを保存する8x8静的RAMです。

すべてのLEDのセグメント電流を設定するために必要な外部抵抗は1つだけです。MAX7221はSPI™、QSPI™、MICROWIRE™と互換性があり、EMIを減らすためのスルーレート制限されたセグメントドライバを持っています。

便利な4線式シリアルインターフェースは、すべての一般的なμPsに接続します。個々のディジットを指定して更新することができ、全体のディスプレイを書き換えることなく行えます。MAX7219/MAX7221は、各ディジットでcodeBデコードまたは非デコードを選択することも可能です。

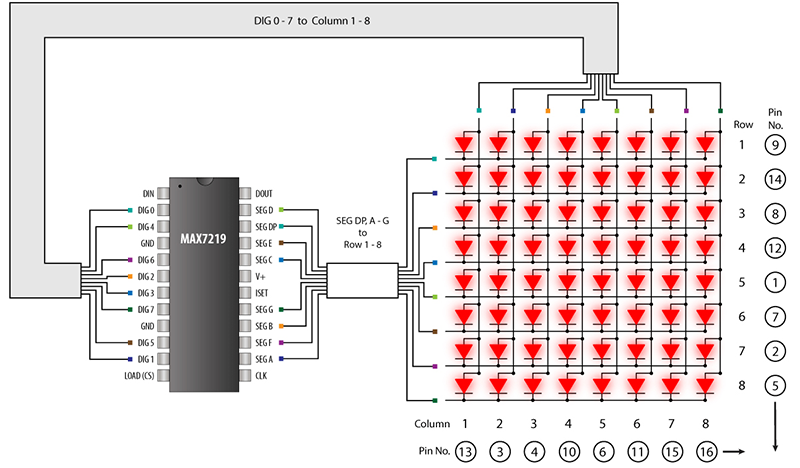

../../_images/max7219_sche.png
