4桁7セグメントディスプレイ

4桁7セグメントディスプレイは、4つの7セグメントディスプレイが連動して動作するものです。

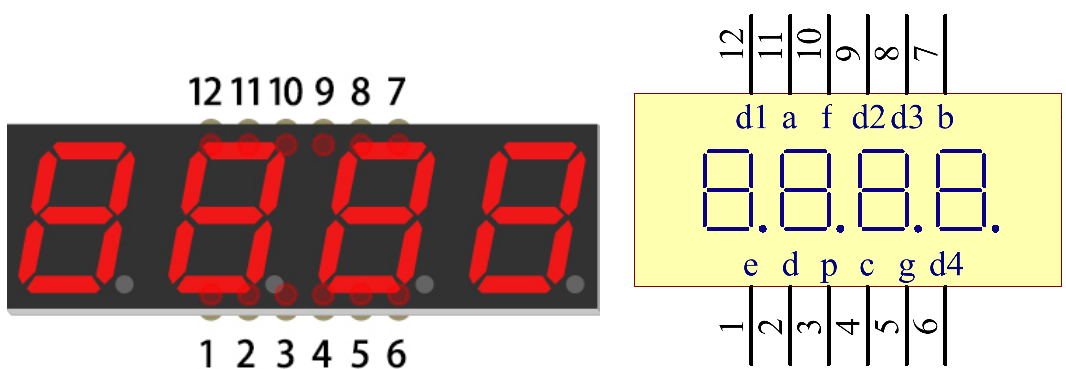

../../_images/4-digit-sche.png

各4桁の7セグメントディスプレイは独立して動作します。人間の視覚残像の原理を用いて、各7セグメントの文字をループで高速に表示し、連続した文字列を形成します。

例えば、「1234」と表示される場合、最初の7セグメントには「1」が、それ以外の「234」は表示されません。一定時間後、2番目の7セグメントが「2」を表示し、1番目・3番目・4番目の7セグメントは何も表示しません。このように4つの数字が順番に表示されます。このプロセスは非常に短く（通常5ms）、視覚残像と光の残光効果により、4つの文字を同時に見ることができます。

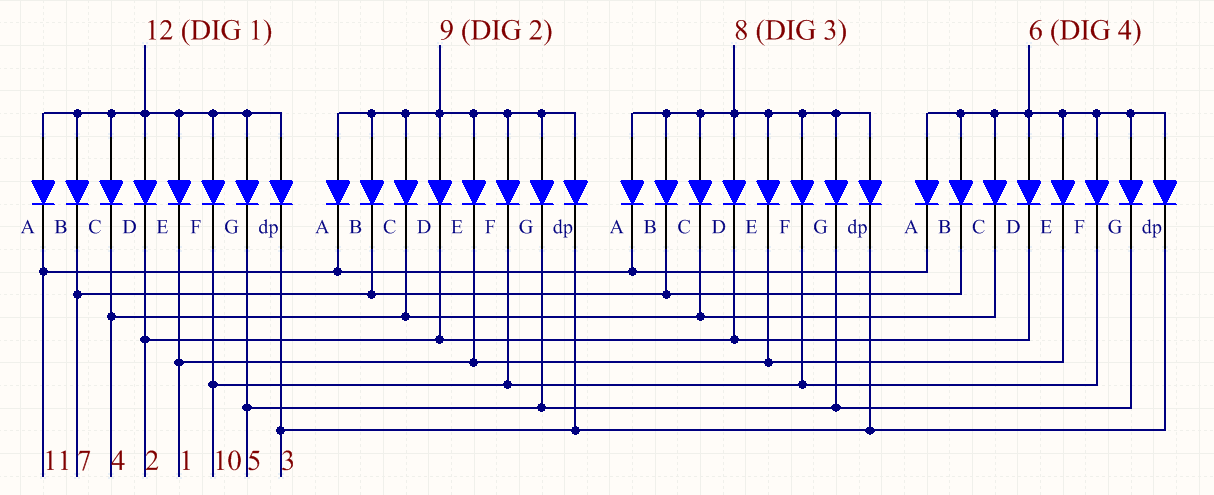

../../_images/image78.png

表示コード

7セグメントディスプレイ（共通アノード）が数字をどのように表示するのかを理解するために、以下の表を作成しました。数字は0-Fが7セグメントディスプレイで表示され、「(DP)GFEDCBA」は対応するLEDが0または1に設定されていることを示します。例えば、11000000はDPとGが1に設定され、他は0に設定されているため、7セグメントディスプレイには0が表示されます。

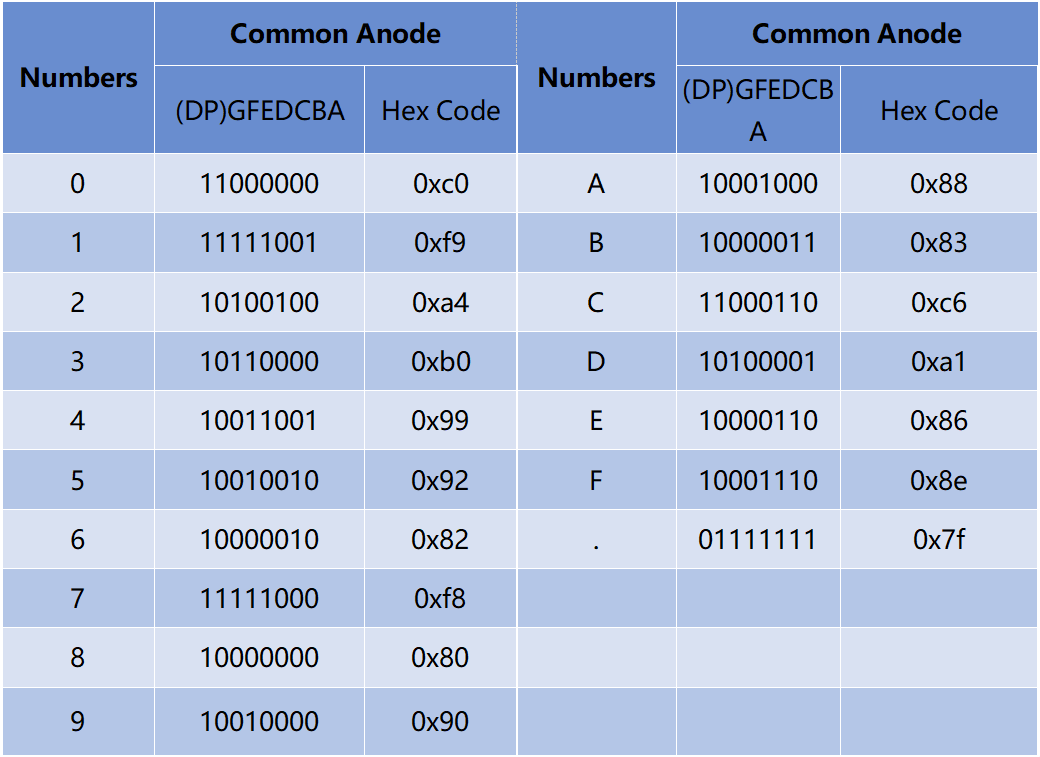

../../_images/common_anode.png
