2.7 低温警報¶
このプロジェクトでは、低温警報システムを作成します。温度がしきい値を下回ると、ステージに Snowflake スプライトが表示されます。
学べること¶
サーミスタの動作原理
多変量および減算操作
必要な部品¶
このプロジェクトには、以下のコンポーネントが必要です。
キット全体を購入することは確かに便利です。こちらのリンクを参照してください：
名前 |
このキットのアイテム |
リンク |
|---|---|---|
3 in 1 Starter Kit |
380+ |
以下のリンクから個別に購入することもできます。
コンポーネントの紹介 |
購入リンク |
|---|---|
回路の作成¶
サーミスタは、標準的な抵抗よりも、温度に強く依存する抵抗のタイプで、PTC（温度が上がると抵抗が上がる）とNTC（温度が上がると抵抗が下がる）の2種類の抵抗があります。
以下の図に従って回路を組み立ててください。
サーミスタの一端はGNDに接続され、もう一端はA0に接続され、10Kの抵抗が5Vに直列に接続されています。
ここではNTCサーミスタが使用されているため、温度が上昇するとサーミスタの抵抗が減少し、A0の電圧分割が減少し、A0から取得される値が減少し、逆に増加します。
プログラミング¶
1. スプライトを選択する
デフォルトのスプライトを削除し、スプライトエリアの右下の Choose a Sprite ボタンをクリックして、検索ボックスに Snowflake と入力し、クリックして追加します。
2. 変数を2つ作成する
A0の値を異なるケースで保存するための2つの変数、 before と current を作成します。
3. A0の値を読む
緑の旗がクリックされたとき、A0の値が読み取られ、変数 before に保存されます。

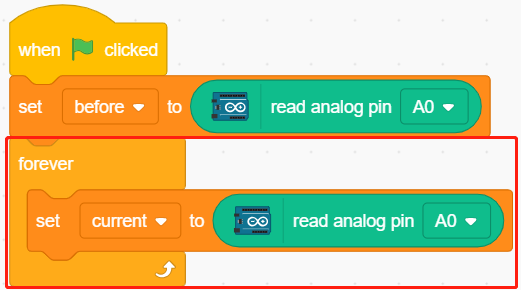

4. A0の値を再び読む
[forever]の中で、A0の値を再び読み取り、変数 current に保存します。
5. 温度変化を判断する
[if else]ブロックを使用して、A0の現在の値がbeforeよりも50大きいかどうかを判断します。これは温度の低下を表します。この時点で Snowflake スプライトを表示させ、それ以外の場合は非表示にします。
[-] & [>]: Operators パレットからの減算および比較演算子。
