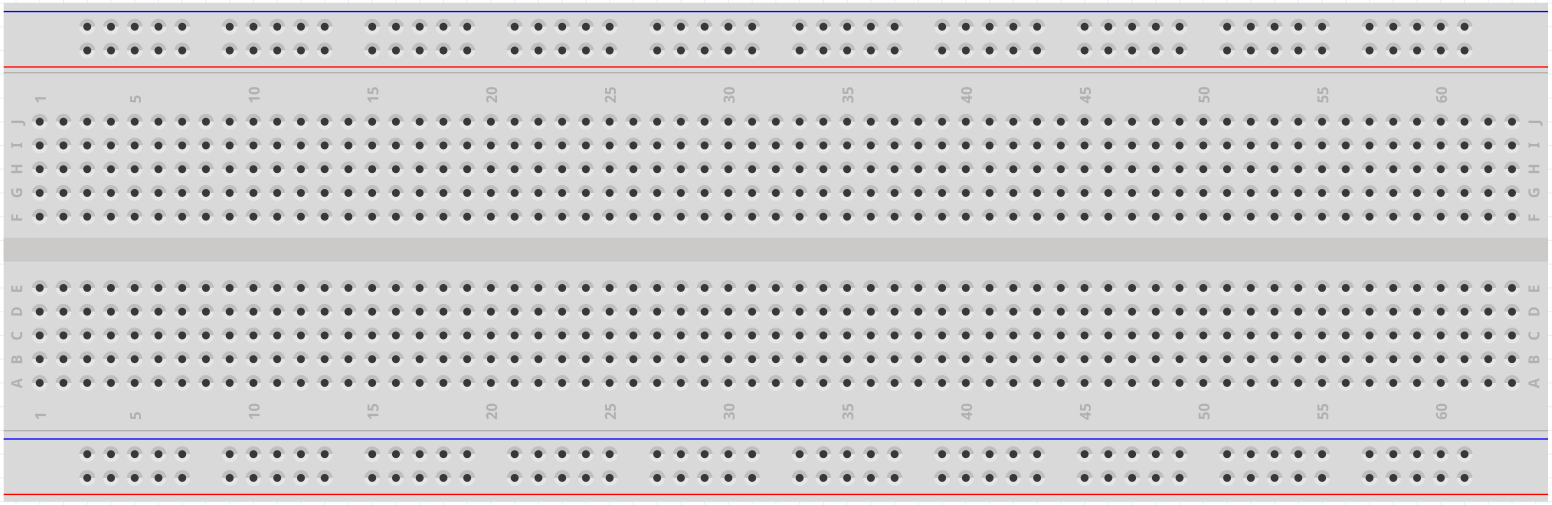

ブレッドボード

../_images/breadboard.png

ブレッドボードは、電子機器のプロトタイピング用の基盤です。もともとこの言葉は、文字通りパンを切るための磨かれた木製の板を指していました[1]。1970年代にはんだ不要のブレッドボード（別名：プラグボード、ターミナルアレイボード）が登場し、現在では「ブレッドボード」という言葉は一般的にこれを指して使われています。

ブレッドボードは、回路設計を完成させる前に、迅速に回路の構築やテストをするために使用されます。ICや抵抗器、ジャンパーワイヤーなどの上記のコンポーネントを挿入するための多くの穴があります。ブレッドボードを使用すると、コンポーネントのプラグインや取り外しが容易になります。

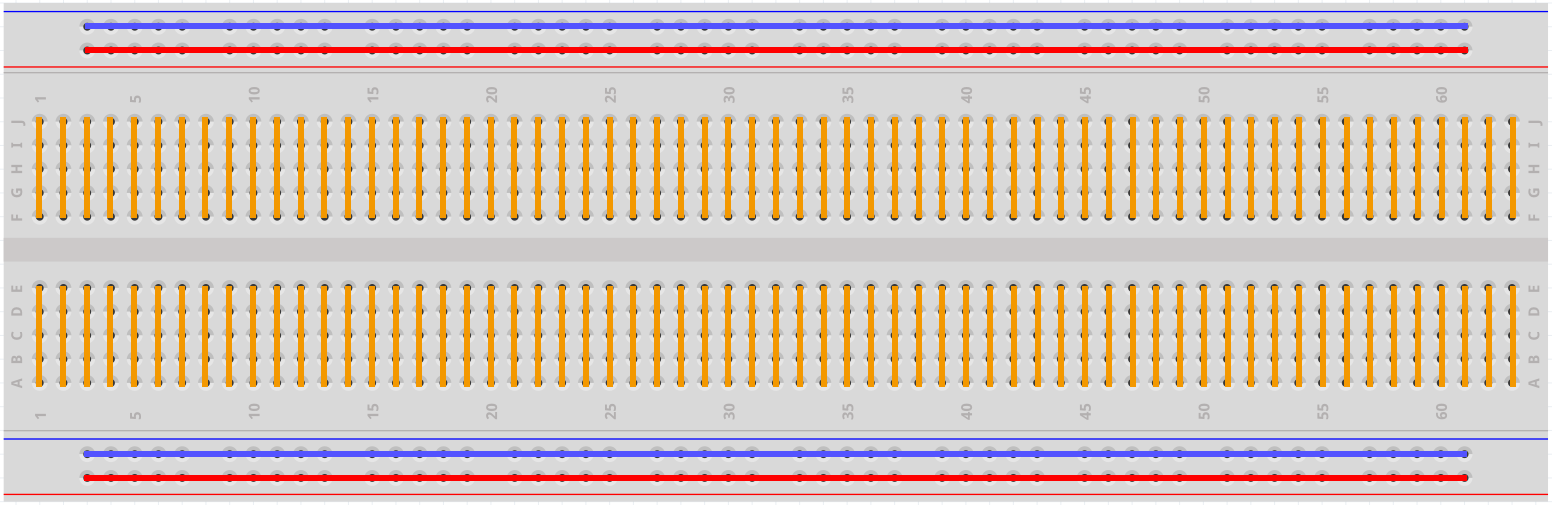

写真はブレッドボードの内部構造を示しています。これらの穴は互いに独立しているように見えますが、内部では金属ストリップで互いに接続されています。

../_images/breadboard_internal.png

ブレッドボードについてもっと知りたい方は、以下を参照してください： ブレッドボードの使い方 - Science Buddies
