3.1.3 Alarma de Reversa
Introducción
En este proyecto, usaremos una pantalla LCD, un zumbador y sensores ultrasónicos para crear un sistema de asistencia de reversa. Podemos colocarlo en un vehículo controlado a distancia para simular el proceso real de reversa del coche en el garaje.
Componentes Necesarios
En este proyecto, necesitaremos los siguientes componentes.
Es definitivamente conveniente comprar un kit completo, aquí está el enlace:
Nombre |
ARTÍCULOS EN ESTE KIT |
ENLACE |
|---|---|---|
Kit Raphael |
337 |
También puedes comprarlos por separado desde los enlaces a continuación.
INTRODUCCIÓN DEL COMPONENTE |
ENLACE DE COMPRA |
|---|---|
- |
|
Diagrama Esquemático

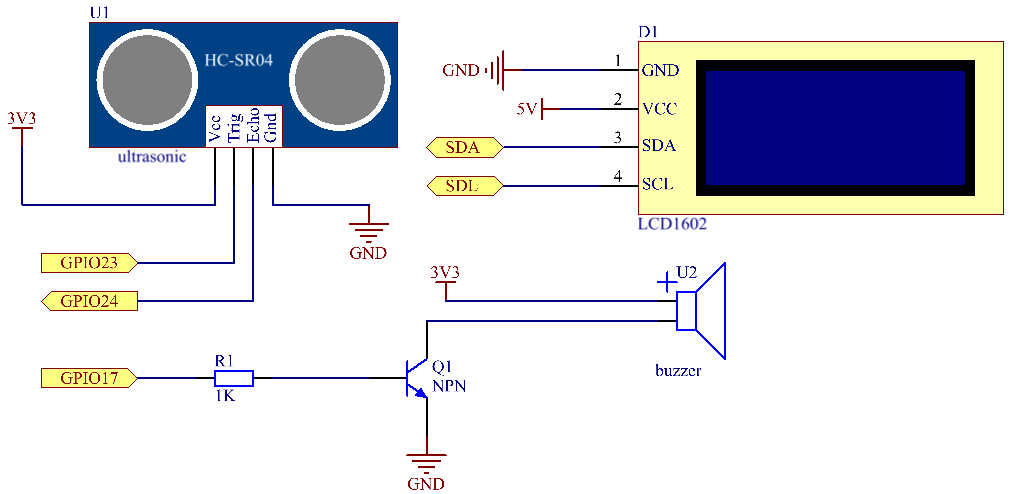

El sensor ultrasónico detecta la distancia entre él mismo y el obstáculo, que se mostrará en la pantalla LCD en forma de código. Al mismo tiempo, el sensor ultrasónico hace que el zumbador emita un sonido de advertencia de diferentes frecuencias según el valor de la distancia.
Nombre T-Board |
física |
wiringPi |
BCM |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
GPIO17 |
Pin 11 |
0 |
17 |
SDA1 |
Pin 3 |
||
SCL1 |
Pin 5 |
Procedimientos Experimentales

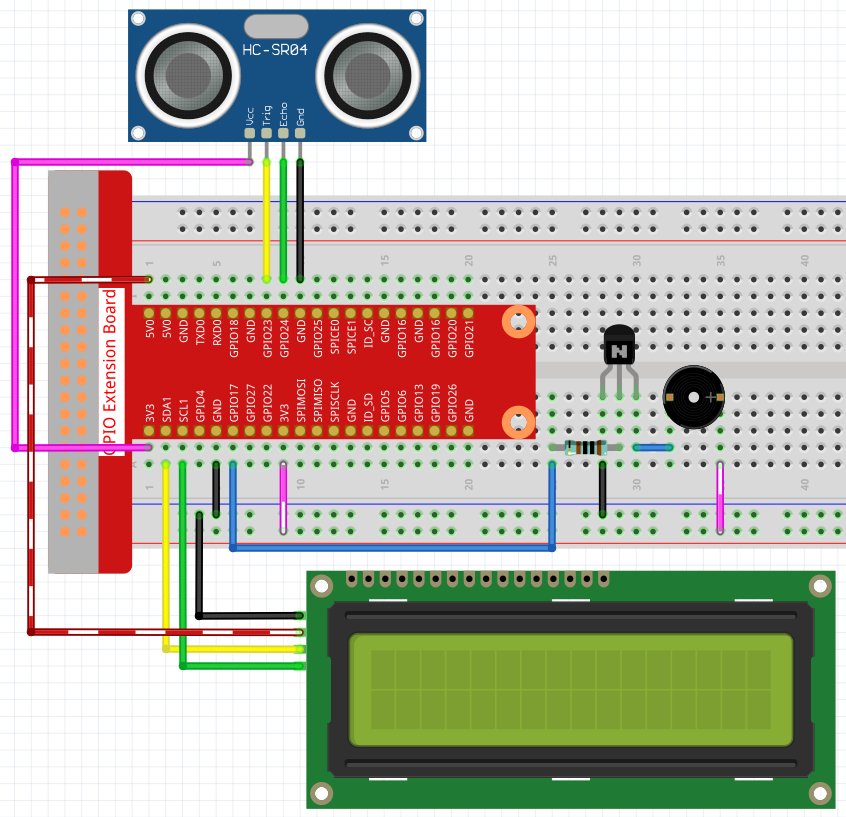

Paso 1: Construye el circuito.
Paso 2: Cambiar directorio.
cd ~/raphael-kit/c/3.1.3/
Paso 3: Compilar.
gcc 3.1.3_ReversingAlarm.c -lwiringPi
Paso 4: Ejecutar.
sudo ./a.out

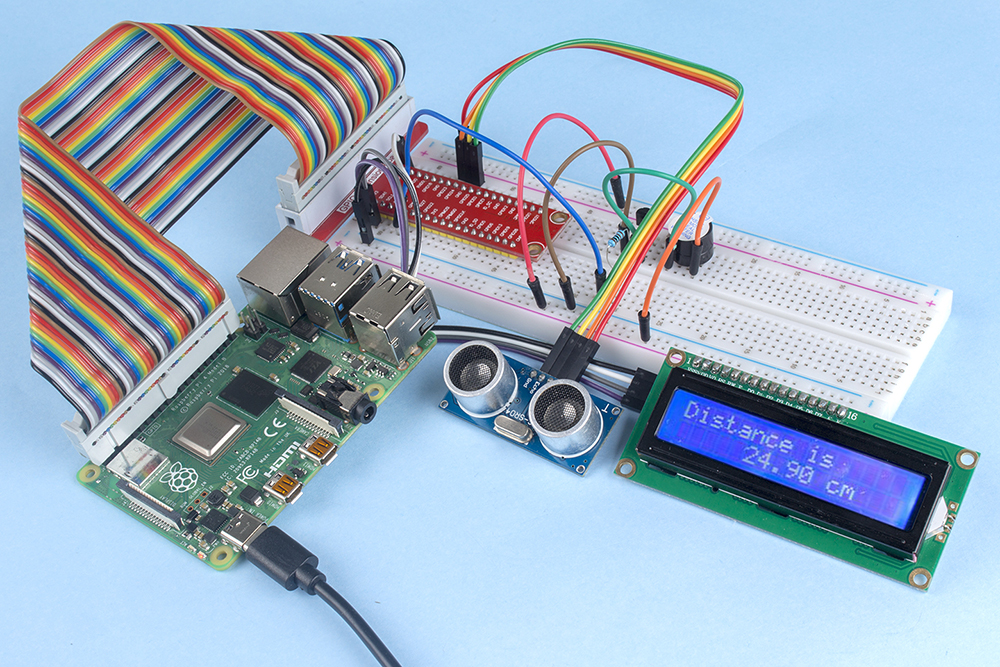

A medida que se ejecuta el código, el módulo de sensor ultrasónico detecta la distancia al obstáculo y luego muestra la información sobre la distancia en el LCD1602; además, el zumbador emite un tono de advertencia cuya frecuencia cambia con la distancia.
Nota
Si aparece un mensaje de error
wiringPi.h: No such file or directory, consulta Instalar y verificar WiringPi.Si aparece el error
Unable to open I2C device: No such file or directory, consulta Configuración de I²C para habilitar I2C y verificar si el cableado es correcto.Si el código y el cableado están bien, pero la pantalla LCD aún no muestra contenido, puedes girar el potenciómetro en la parte posterior para aumentar el contraste.
Código
Nota
Los siguientes códigos están incompletos. Si deseas ver los códigos completos, se sugiere usar el comando nano 3.1.1_ReversingAlarm.c.
#include <wiringPi.h>
#include <stdio.h>
#include <sys/time.h>
#include <wiringPi.h>
#include <wiringPiI2C.h>
#include <string.h>
#define Trig 4
#define Echo 5
#define Buzzer 0
int LCDAddr = 0x27;
int BLEN = 1;
int fd;
//here is the function of LCD
void write_word(int data){...}
void send_command(int comm){...}
void send_data(int data){...}
void lcdInit(){...}
void clear(){...}
void write(int x, int y, char data[]){...}
//here is the function of Ultrasonic
void ultraInit(void){...}
float disMeasure(void){...}
//here is the main function
int main(void)
{
float dis;
char result[10];
if(wiringPiSetup() == -1){
printf("setup wiringPi failed !");
return 1;
}
pinMode(Buzzer,OUTPUT);
fd = wiringPiI2CSetup(LCDAddr);
lcdInit();
ultraInit();
clear();
write(0, 0, "Ultrasonic Starting");
write(1, 1, "By Sunfounder");
while(1){
dis = disMeasure();
printf("%.2f cm \n",dis);
digitalWrite(Buzzer,LOW);
if (dis > 400){
clear();
write(0, 0, "Error");
write(3, 1, "Out of range");
delay(500);
}
else
{
clear();
write(0, 0, "Distance is");
sprintf(result,"%.2f cm",dis);
write(5, 1, result);
if(dis>=50)
{delay(500);}
else if(dis<50 & dis>20) {
for(int i=0;i<2;i++){
digitalWrite(Buzzer,HIGH);
delay(50);
digitalWrite(Buzzer,LOW);
delay(200);
}
}
else if(dis<=20){
for(int i=0;i<5;i++){
digitalWrite(Buzzer,HIGH);
delay(50);
digitalWrite(Buzzer,LOW);
delay(50);
}
}
}
}
return 0;
}
Explicación del Código
pinMode(Buzzer,OUTPUT);
fd = wiringPiI2CSetup(LCDAddr);
lcdInit();
ultraInit();
En este programa, aplicamos componentes anteriores de manera sintética. Aquí usamos zumbadores, LCD y ultrasonido. Los inicializamos de la misma manera que hicimos antes.
dis = disMeasure();
printf("%.2f cm \n",dis);
digitalWrite(Buzzer,LOW);
if (dis > 400){
write(0, 0, "Error");
write(3, 1, "Out of range");
}
else
{
write(0, 0, "Distance is");
sprintf(result,"%.2f cm",dis);
write(5, 1, result);
}
Aquí obtenemos el valor del sensor ultrasónico y calculamos la distancia.
Si el valor de la distancia es mayor que el valor del rango a detectar, se imprime un mensaje de error en el LCD. Y si el valor de la distancia está dentro del rango, se mostrarán los resultados correspondientes.
sprintf(result,"%.2f cm",dis);
Dado que el modo de salida del LCD solo admite el tipo de carácter y la variable dis almacena el valor de tipo float, necesitamos usar sprintf(). La función convierte el valor de tipo float en un carácter y lo almacena en la variable de cadena result[]. %.2f significa mantener dos decimales.
if(dis>=50)
{delay(500);}
else if(dis<50 & dis>20) {
for(int i=0;i<2;i++){
digitalWrite(Buzzer,HIGH);
delay(50);
digitalWrite(Buzzer,LOW);
delay(200);
}
}
else if(dis<=20){
for(int i=0;i<5;i++){
digitalWrite(Buzzer,HIGH);
delay(50);
digitalWrite(Buzzer,LOW);
delay(50);
}
}
Esta condición de juicio se utiliza para controlar el sonido del zumbador. De acuerdo con la diferencia en la distancia, se puede dividir en tres casos, en los que habrá diferentes frecuencias de sonido. Dado que el valor total de delay es 500, todos los casos pueden proporcionar un intervalo de 500 ms para el sensor ultrasónico.
Imagen del Fenómeno
