3.1.10 Generador de Código Morse

Introducción

En este proyecto, crearemos un generador de código Morse, donde escribirás una serie de letras en inglés en la Raspberry Pi para que aparezca como código Morse.

Componentes necesarios

En este proyecto, necesitamos los siguientes componentes.

../_images/3.1.10.png

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

COMPONENTES EN ESTE KIT

ENLACE

Kit Raphael

337

Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

Resistor

COMPRAR

LED

COMPRAR

Zumbador

-

Transistor

COMPRAR

Diagrama Esquemático

Nombre T-Board

Pin físico

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO22

Pin 15

3

22
../_images/Schematic_three_one11.png

Procedimientos Experimentales

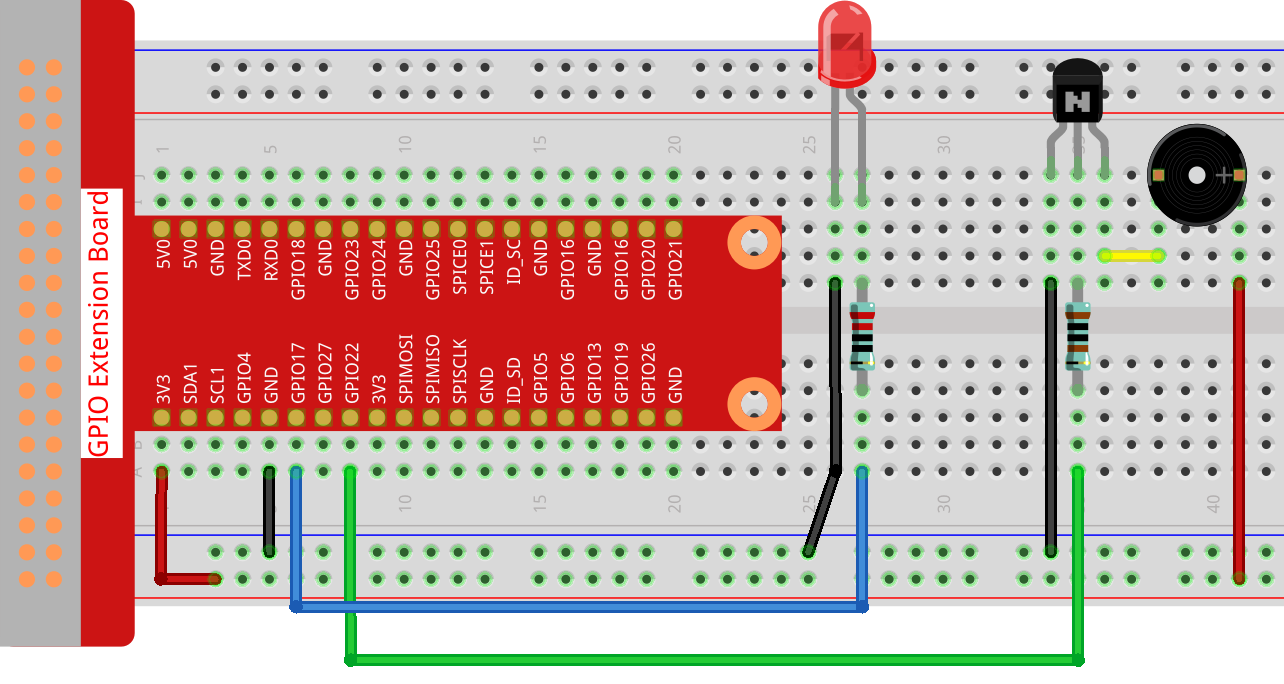

Paso 1: Construir el circuito. (Presta atención a los polos del zumbador: el que tiene la etiqueta + es el polo positivo y el otro es el negativo).

../_images/image269.png

Paso 2: Abre el archivo de código.

cd ~/raphael-kit/c/3.1.10/

Paso 3: Compila el código.

gcc 3.1.10_MorseCodeGenerator.c -lwiringPi

Paso 4: Ejecuta el archivo ejecutable anterior.

sudo ./a.out

Después de que el programa se ejecute, escribe una serie de caracteres y el zumbador y el LED enviarán las señales de código Morse correspondientes.

Nota

Si no funciona después de ejecutarlo, o aparece un mensaje de error: "wiringPi.h: No such file or directory", consulta Instalar y verificar WiringPi.

Explicación del Código

struct MORSE{
    char word;
    unsigned char *code;
};

struct MORSE morseDict[]=
{
    {'A',"01"}, {'B',"1000"}, {'C',"1010"}, {'D',"100"}, {'E',"0"},
    {'F',"0010"}, {'G',"110"}, {'H',"0000"}, {'I',"00"}, {'J',"0111"},
    {'K',"101"}, {'L',"0100"}, {'M',"11"}, {'N',"10"}, {'O',"111"},
    {'P',"0110"}, {'Q',"1101"}, {'R',"010"}, {'S',"000"}, {'T',"1"},
    {'U',"001"}, {'V',"0001"}, {'W',"011"}, {'X',"1001"}, {'Y',"1011"},
    {'Z',"1100"},{'1',"01111"}, {'2',"00111"}, {'3',"00011"}, {'4',"00001"},
    {'5',"00000"},{'6',"10000"}, {'7',"11000"}, {'8',"11100"}, {'9',"11110"},
    {'0',"11111"},{'?',"001100"}, {'/',"10010"}, {',',"110011"}, {'.',"010101"},
    {';',"101010"},{'!',"101011"}, {'@',"011010"}, {':',"111000"}
};

Esta estructura MORSE es el diccionario del código Morse, que contiene los caracteres A-Z, números 0-9 y símbolos “?” “/” “:” “,” “.” “;” “!” “@”.

char *lookup(char key,struct MORSE *dict,int length)
{
    for (int i=0;i<length;i++)
    {
        if(dict[i].word==key){
            return dict[i].code;
        }
    }
}

La función lookup() funciona “consultando el diccionario”. Define una key que busca las palabras iguales a key en la estructura morseDict y devuelve la información correspondiente — code de la palabra determinada.

void on(){
    digitalWrite(ALedPin,HIGH);
    digitalWrite(BeepPin,HIGH);
}

Crea una función on() para activar el zumbador y el LED.

void off(){
    digitalWrite(ALedPin,LOW);
    digitalWrite(BeepPin,LOW);
}

La función off() apaga el zumbador y el LED.

void beep(int dt){
    on();
    delay(dt);
    off();
    delay(dt);
}

Define una función beep() para que el zumbador y el LED emitan sonidos y parpadeen en un intervalo determinado de dt.

void morsecode(char *code){
    int pause = 250;
    char *point = NULL;
    int length = sizeof(morseDict)/sizeof(morseDict[0]);
    for (int i=0;i<strlen(code);i++)
    {
        point=lookup(code[i],morseDict,length);
        for (int j=0;j<strlen(point);j++){
            if (point[j]=='0')
            {
                beep(pause/2);
            }else if(point[j]=='1')
            {
                beep(pause);
            }
            delay(pause);
        }
    }
}

La función morsecode() se utiliza para procesar el código Morse de los caracteres de entrada haciendo que el “1” del código mantenga la emisión de sonidos o luces y el “0” emita brevemente sonidos o luces, por ejemplo, si se ingresa “SOS”, habrá una señal que contiene tres segmentos cortos, tres largos y luego tres cortos “ · · · - - - · · · ”.

int toupper(int c)
{
    if ((c >= 'a') && (c <= 'z'))
        return c + ('A' - 'a');
    return c;
}
char *strupr(char *str)
{
    char *orign=str;
    for (; *str!='\0'; str++)
        *str = toupper(*str);
return orign;
}

Antes de codificar, necesitas unificar las letras en mayúsculas.

void main(){
    setup();
    char *code;
    int length=8;
    code = (char*)malloc(sizeof(char)*length);
    while (1){
        printf("Please input the messenger:");
        scanf("%s",code);
        code=strupr(code);
        printf("%s\n",code);
        morsecode(code);
    }
}

Cuando escribes los caracteres relevantes con el teclado, code=strupr(code) convertirá las letras ingresadas en su forma mayúscula.

Printf() luego imprime el texto claro en la pantalla de la computadora, y la función morsecod() hace que el zumbador y el LED emitan el código Morse.

Ten en cuenta que la longitud del carácter de entrada no debe exceder el length (se puede revisar).

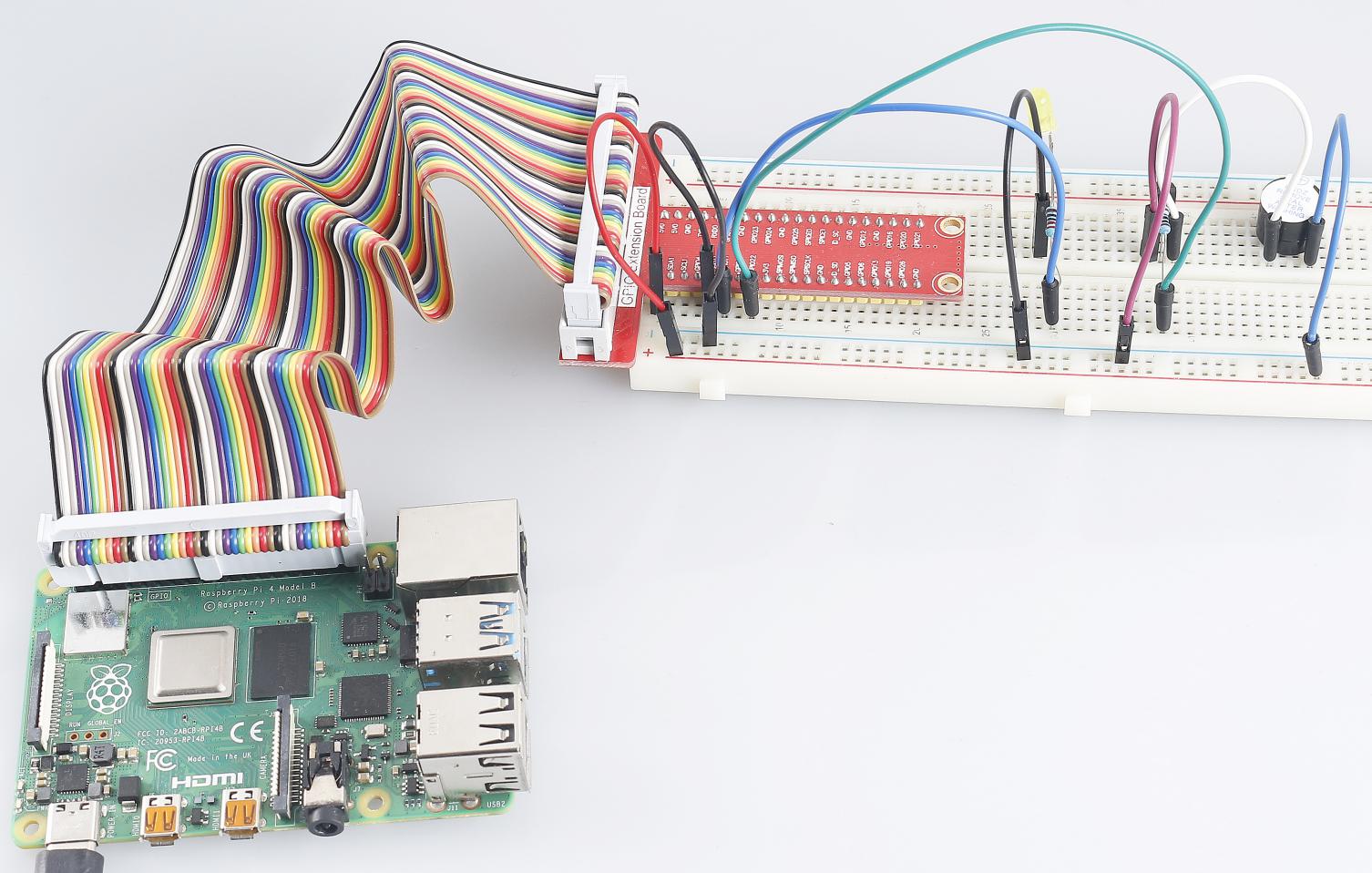

Foto del Fenómeno

../_images/image270.jpeg
