7.2 Medidor de Temperatura Ambiental

Utilizando un termistor y una pantalla LCD1602 I2C, podemos crear un medidor de temperatura ambiental.

Este proyecto es muy sencillo y se basa en 2.13 Termómetro, añadiendo la pantalla LCD1602 para mostrar la temperatura.

Componentes Necesarios

En este proyecto, necesitaremos los siguientes componentes.

Es muy conveniente adquirir un kit completo; aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

SN

COMPONENTE

CANTIDAD

ENLACE

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

Resistor

1 (10KΩ)

COMPRAR

6

Termistor

1

COMPRAR

7

I2C LCD1602

1

COMPRAR

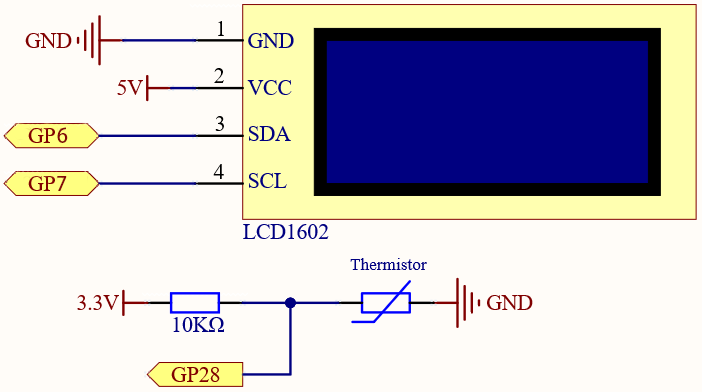

Esquemático

sch_room_temp

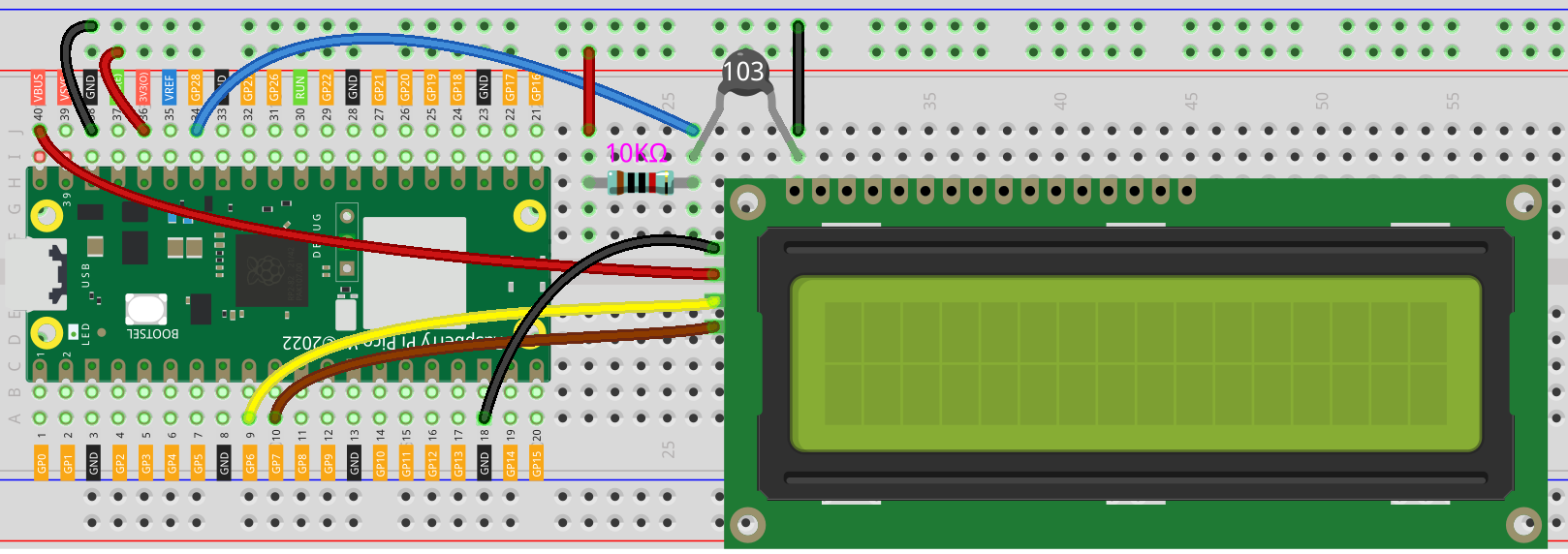

Conexiones

wiring_room_temp

Código

Nota

  • Abre el archivo 7.2_room_temperature_meter.py en la ruta de kepler-kit-main/micropython o copia este código en Thonny, luego haz clic en «Run Current Script» o simplemente presiona F5 para ejecutarlo.

  • No olvides seleccionar el intérprete «MicroPython (Raspberry Pi Pico)» en la esquina inferior derecha.

  • Para tutoriales detallados, consulta Abrir y ejecutar código directamente.

   from lcd1602 import LCD
   from machine import I2C, Pin
   import utime
   import math

   # Inicializar el termistor (ADC en el pin 28) y la pantalla LCD
   thermistor = machine.ADC(28)  # Entrada analógica del termistor

   # Inicializar comunicación I2C para la pantalla LCD1602
   i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)

   # Crear un objeto LCD para controlar la pantalla LCD1602
   lcd = LCD(i2c)

   # Bucle principal para leer y mostrar la temperatura continuamente
   while True:
       # Leer el valor ADC en bruto del termistor
       temperature_value = thermistor.read_u16()

       # Convertir el valor ADC a un voltaje (rango 0-3.3V)
       Vr = 3.3 * float(temperature_value) / 65535  # Conversión de valor ADC a voltaje

       # Calcular la resistencia del termistor (usando un divisor de voltaje con una resistencia de 10kOhm)
       Rt = 10000 * Vr / (3.3 - Vr)  # Rt = resistencia del termistor

       # Usar la ecuación de Steinhart-Hart para calcular la temperatura en Kelvin
       # Los valores utilizados son específicos del termistor (3950 es el coeficiente beta)
       temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))  # Temperatura en Kelvin

       # Convertir la temperatura de Kelvin a Celsius
       Cel = temp - 273.15

       # Mostrar la temperatura en la pantalla LCD en grados Celsius
string = " Temperature is \n    " + str('{:.2f}'.format(Cel)) + " C"  # Format string for the LCD
       lcd.message(string)  # Mostrar la cadena en la LCD

       utime.sleep(1)  # Esperar 1 segundo
       lcd.clear()  # Limpiar la LCD para la siguiente lectura

La pantalla LCD mostrará el valor de la temperatura en el ambiente actual después de que el programa se ejecute.

Nota

Si el código y las conexiones están correctas, pero la pantalla LCD aún no muestra contenido, ajusta el potenciómetro en la parte posterior para aumentar el contraste.
