三极管

../_images/npn_pnp.png

三极管是一种通过电流来控制电流的半导体器件。它的功能是将微弱信号放大为较大幅度的信号,也用于无触点开关。

三极管是由P型和N型半导体组成的三层结构。它们内部形成三个区域。中间较薄的是基区;另外两个都是N型或P型——多数载流子浓度较高的较小区域是发射区,另一个是集电区。这种结构使三极管能够成为放大器。 从这三个区域分别引出三个极,即基极(b)、发射极(e)和集电极(c)。它们形成两个PN结,即发射结和集电结。三极管电路符号中箭头的方向指示了发射结的方向。

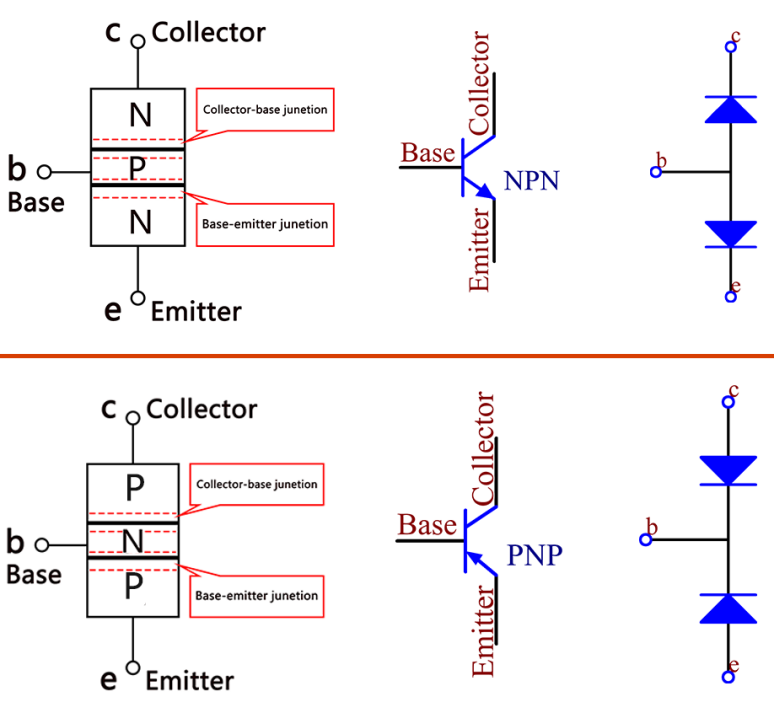

根据半导体类型,三极管可分为两组,NPN型和PNP型。从缩写可知,前者由两个N型半导体和一个P型半导体组成,后者则相反。见下图。

备注

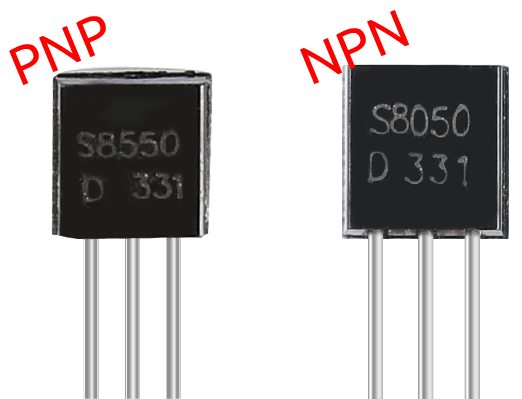

s8550是PNP三极管,s8050是NPN三极管。它们外观非常相似,需要仔细检查标签。

../_images/transistor_symbol.png

当高电平信号通过NPN三极管时,它被导通。但PNP三极管需要低电平信号来控制。两种类型的三极管都常用于无触点开关,就像本实验中的用法一样。

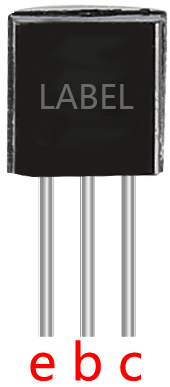

将标签面朝向自己,引脚朝下。从左到右的引脚分别是发射极(e)、基极(b)和集电极(c)。

../_images/ebc.png
