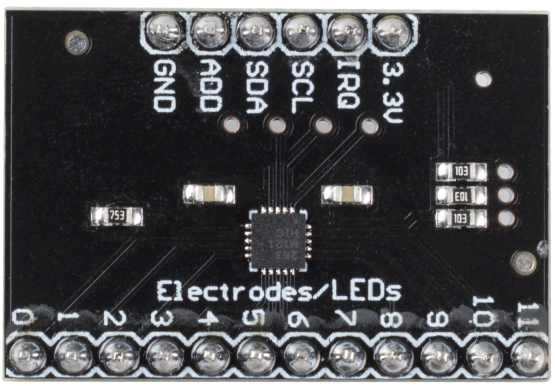

MPR121
3.3V ：电源
IRQ ：开漏中断输出引脚，低电平有效
SCL ：I2C时钟
SDA ：I2C数据
ADD ：I2C地址选择输入引脚。将ADDR引脚连接到VSS、VDD、SDA或SCL线，相应的I2C地址分别为0x5A、0x5B、0x5C和0x5D
GND ：接地
0~11 ：电极0~11，电极是一种触摸传感器。通常，电极可以只是一块金属或一根导线。但有时根据导线的长度或电极所在材料的不同，可能会使触发传感器变得困难。因此，MPR121允许您配置触发和释放电极所需的条件。
MPR121概述
MPR121是继最初的MPR03x系列器件之后推出的第二代电容式触摸传感器控制器。 MPR121具有增强的内部智能，一些主要新增功能包括 更多的电极数量、硬件可配置的I2C地址、 带有去抖功能的扩展滤波系统，以及完全独立的 具有内置自动配置功能的电极。该器件还具有第13个 模拟感应通道，专门用于使用多路复用感应输入进行近距检测。
特性
- 低功耗运行
1.71 V 至 3.6 V 电源运行
16 ms 采样间隔时期29 μA 电源电流
3 μA 停止模式电流
- 12个电容感应输入
8个输入具有LED驱动器和GPIO多功能
- 完整的触摸检测
每个感应输入的自动配置
每个感应输入的自动校准
触摸/释放阈值和触摸检测去抖
I2C接口，带中断输出
3 mm x 3 mm x 0.65 mm 20引脚QFN封装
-40°C 至 +85°C 工作温度范围
