74HC595

../_images/74HC595.png

74HC595由一个8位移位寄存器和一个具有三态并行输出的储存寄存器组成。它将串行输入转换为并行输出，从而可以节省MCU的IO端口。 当MR（引脚10）为高电平且OE（引脚13）为低电平时，数据在SHcp的上升沿输入，并通过SHcp的上升沿进入储存寄存器。如果将两个时钟连接在一起，移位寄存器始终比储存寄存器早一个脉冲。它有一个串行移位输入引脚（Ds）、一个串行输出引脚（Q）和一个异步复位按钮（低电平）。储存寄存器输出一个具有并行8位三态的总线。当OE使能（低电平）时，储存寄存器中的数据输出到总线。

../_images/74hc595_pin.png

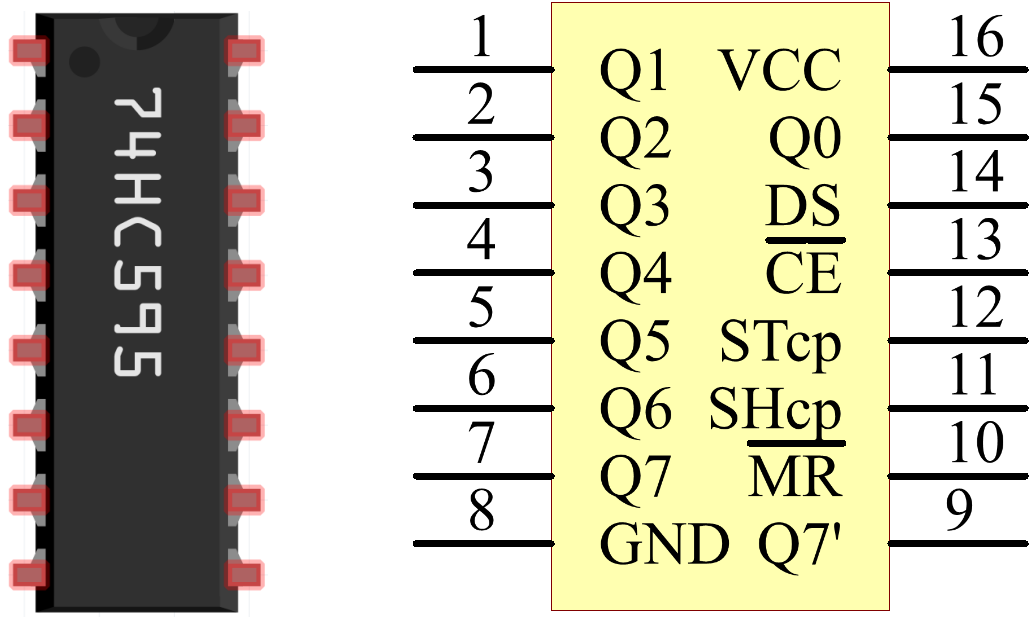

74HC595的引脚及其功能：

  • Q0-Q7 ：8位并行数据输出引脚，可直接控制8个LED或7段数码管的8个引脚。

  • Q7’ ：级联输出引脚，连接到另一个74HC595的DS引脚，用于串联多个74HC595。

  • MR ：复位引脚，低电平有效。

  • SHcp ：移位寄存器时序输入。在上升沿，移位寄存器中的数据依次移动一位，即Q1中的数据移动到Q2，依此类推。在下降沿，移位寄存器中的数据保持不变。

  • STcp ：储存寄存器时序输入。在上升沿，移位寄存器中的数据移入储存寄存器。

  • CE ：输出使能引脚，低电平有效。

  • DS ：串行数据输入引脚。

  • VCC ：正电源电压。

  • GND ：接地。
