PIR人体红外感应模块

../_images/pir_pic.png

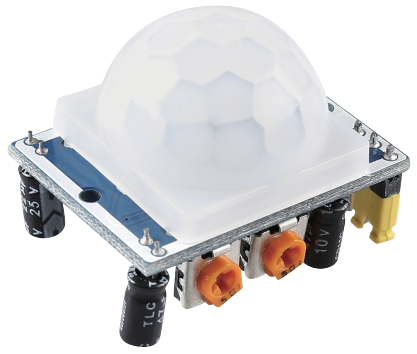

PIR传感器检测红外热辐射，可用于检测发出红外热辐射的生物体的存在。

PIR传感器分为两个槽，连接到差分放大器。当静止物体位于传感器前方时，两个槽接收到相同量的辐射，输出为零。当移动物体位于传感器前方时，其中一个槽接收到的辐射多于另一个，导致输出出现高低波动。这种输出电压的变化是检测到运动的结果。

../_images/PIR_working_principle.jpg

感应模块接线后，有一分钟的初始化时间。在初始化期间，模块将间隔输出0~3次。然后模块将进入待机模式。请保持光源和其他干扰源远离模块表面，以避免干扰信号引起的误操作。甚至最好在无风的环境中使用该模块，因为风也可能干扰传感器。

../_images/pir_back.png

距离调节

顺时针旋转距离调节电位器的旋钮，感应距离范围增大，最大感应距离范围约为0-7米。如果逆时针旋转，感应距离范围减小，最小感应距离范围约为0-3米。

延时调节

顺时针旋转延时调节电位器的旋钮，可以看到感应延时增加。感应延时的最大值可达300秒。相反，如果逆时针旋转，可以缩短延时，最小为5秒。

两种触发模式

通过使用跳线帽选择不同模式。

  • H ：可重复触发模式，感应到人体后，模块输出高电平。在随后的延时期间，如果有人进入感应范围，输出将保持高电平。

  • L ：不可重复触发模式，感应到人体时输出高电平。延时结束后，输出将自动从高电平变为低电平。
