TA6586 - 电机驱动芯片

../_images/ta6586.png

TA6586是一款用于驱动双向直流电机的单片IC。它具有两个逻辑输入引脚用于控制方向：正向和反向。该电路具有良好的抗干扰性能、较小的待机电流和低输出饱和压降。它内置了钳位二极管以反向抑制感性负载电流释放的冲击，使其在驱动继电器、直流电机、步进电机或控制开关电源时安全可靠。TA6586适用于玩具车、遥控飞机电机驱动、自动阀门电机、电磁锁驱动、精密仪器等电路。

特性

  • 低待机电流：≦2uA

  • 宽电源电压范围

  • 内置制动功能

  • 热关断保护

  • 过流限制和短路保护功能

  • DIP8无铅封装

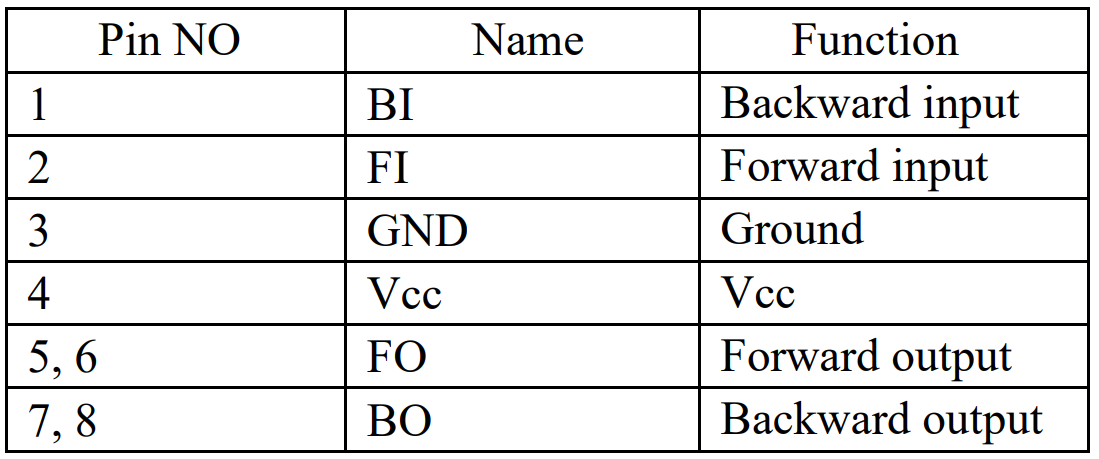

引脚功能

../_images/ta6586_pin1.png ../_images/ta6586_pin.png

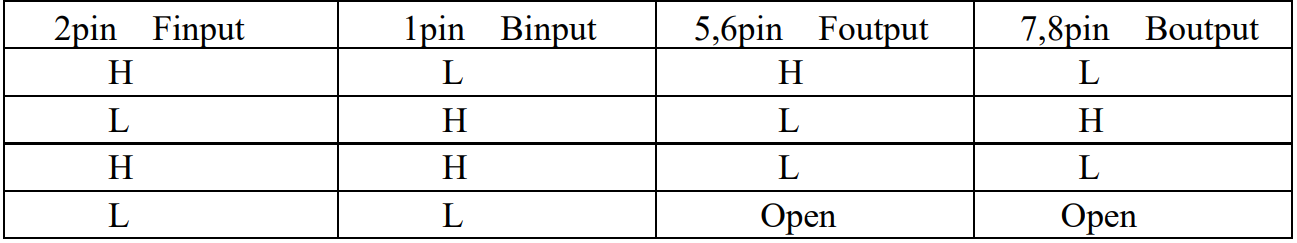

输入真值表

../_images/ta6586_priciple.png

示例
