2.2.2 Termistore

Nota

A seconda della versione del kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

Così come la fotoresistenza può rilevare la luce, il termistore è un dispositivo elettronico sensibile alla temperatura, che può essere utilizzato per realizzare funzioni di controllo della temperatura,

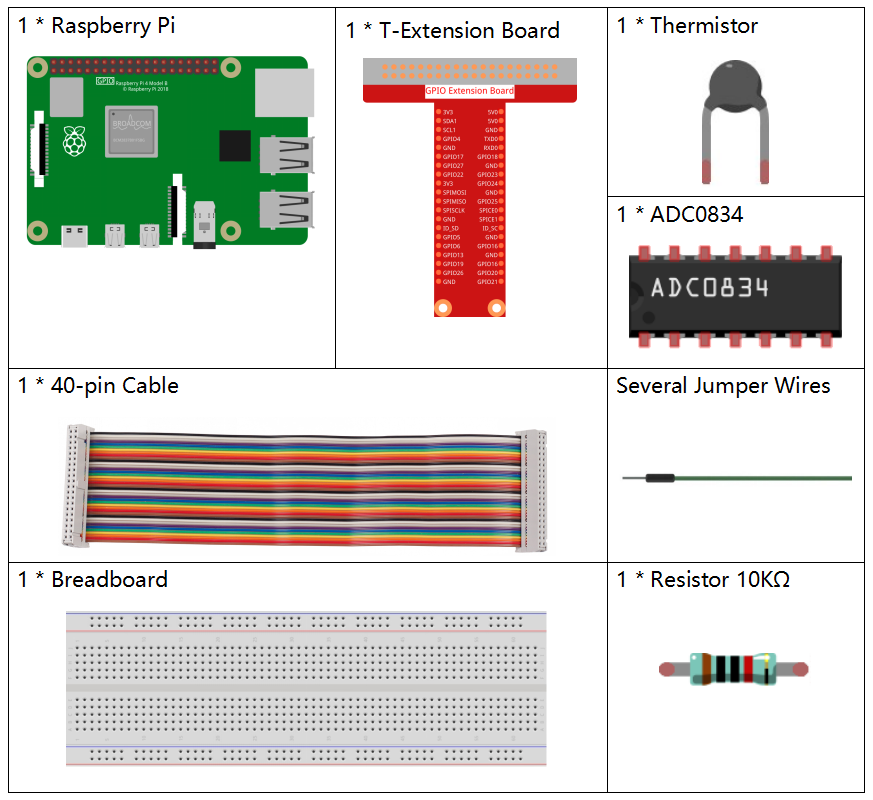

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

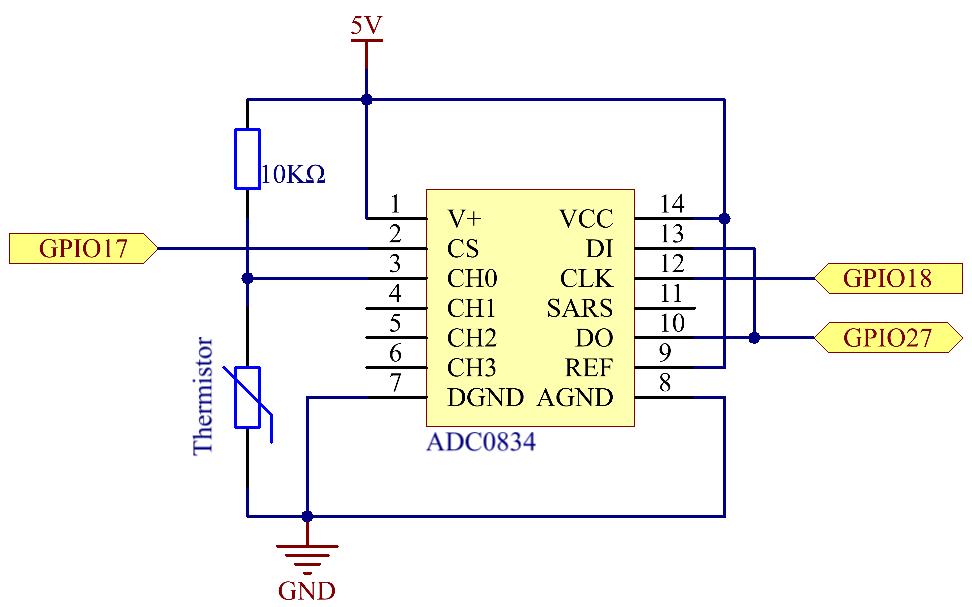

Schema Elettrico

Procedure Sperimentali

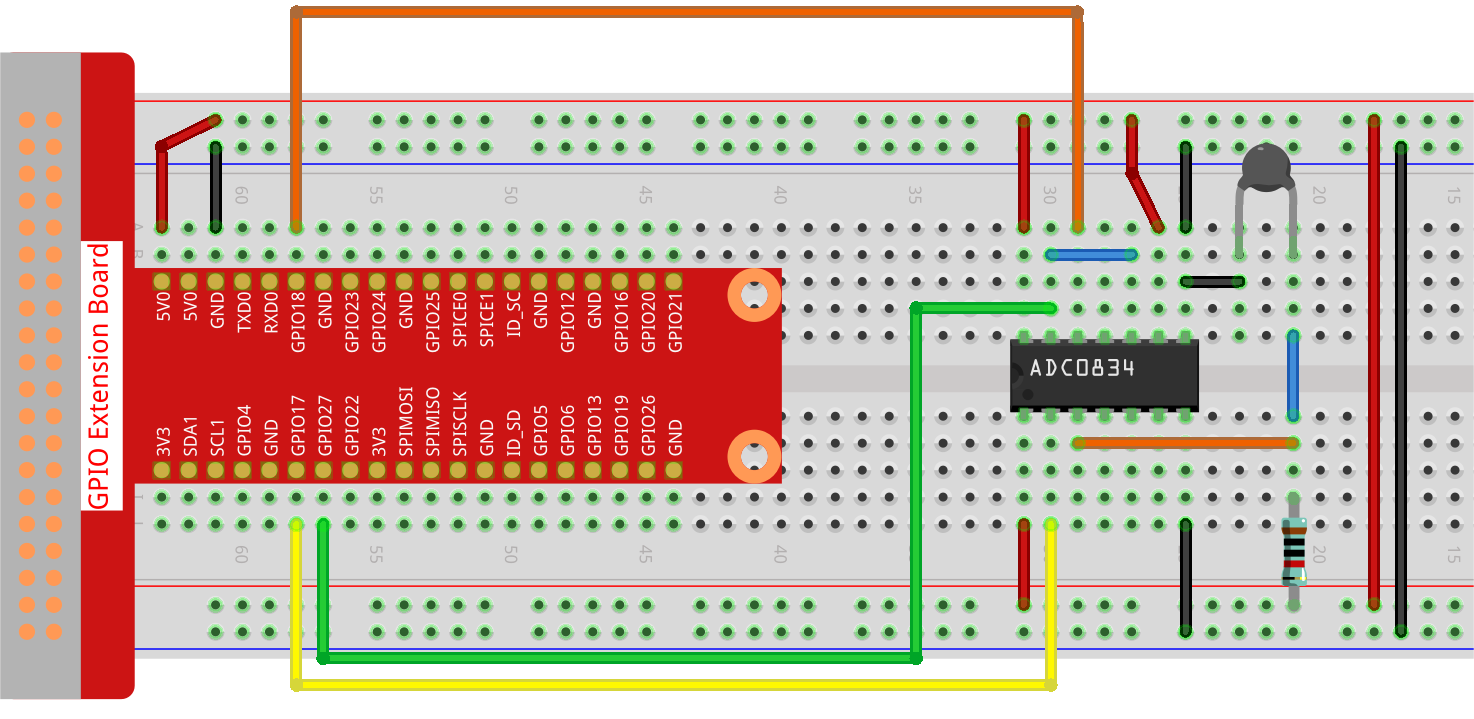

Passo 1: Costruisci il circuito.

Passo 2: Vai nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 3: Esegui il file eseguibile.

sudo python3 2.2.2_Thermistor.py

Quando il codice è in esecuzione, il termistore rileverà la temperatura ambiente, che verrà stampata sullo schermo al termine dei calcoli del programma.

Avvertimento

Se compare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Prima di farlo, però, vai al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, potrai eseguirlo direttamente per vedere il risultato.

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import ADC0834
import time
import math

# Inizializza il modulo ADC0834
ADC0834.setup()

# Esegui il processo in un blocco try-except
try:
    while True:
        # Leggi il valore analogico dal sensore
        analogVal = ADC0834.getResult()

        # Converte il valore analogico in una tensione
        Vr = 5 * float(analogVal) / 255

        # Calcola la resistenza del termistore
        Rt = 10000 * Vr / (5 - Vr)

        # Calcola la temperatura in Kelvin
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

        # Converte Kelvin in Celsius
        Cel = temp - 273.15

        # Converte Celsius in Fahrenheit
        Fah = Cel * 1.8 + 32

        # Stampa la temperatura in Celsius e Fahrenheit
        print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

        # Pausa di 0,2 secondi prima della lettura successiva
        time.sleep(0.2)

# Gestisce KeyboardInterrupt per una chiusura ordinata
except KeyboardInterrupt:
    # Libera le risorse di ADC0834
    ADC0834.destroy()

Spiegazione del Codice

1. Questo segmento importa la libreria ADC0834 per la conversione analogico-digitale, la libreria time per implementare ritardi e la libreria math per eseguire operazioni matematiche.

   #!/usr/bin/env python3
   # -*- coding: utf-8 -*-

   import ADC0834
   import time
   import math


2. Inizializza il modulo ADC0834 per abilitare la lettura di valori analogici.

   # Inizializza il modulo ADC0834
   ADC0834.setup()


3. Implementa un ciclo infinito per la lettura continua dei dati. Il ciclo legge il valore analogico da un termistore, lo converte in tensione, calcola la resistenza del termistore, e poi traduce questa resistenza in misure di temperatura in Kelvin, Celsius e Fahrenheit. Visualizza le letture della temperatura in Celsius e Fahrenheit, con una pausa di 0,2 secondi tra ogni lettura.

   # Esegui il processo in un blocco try-except
   try:
       while True:
           # Leggi il valore analogico dal sensore
           analogVal = ADC0834.getResult()

           # Converte il valore analogico in una tensione
           Vr = 5 * float(analogVal) / 255

           # Calcola la resistenza del termistore
           Rt = 10000 * Vr / (5 - Vr)

           # Calcola la temperatura in Kelvin
           temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

           # Converte Kelvin in Celsius
           Cel = temp - 273.15

           # Converte Celsius in Fahrenheit
           Fah = Cel * 1.8 + 32

           # Stampa la temperatura in Celsius e Fahrenheit
           print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

           # Pausa di 0,2 secondi prima della lettura successiva
           time.sleep(0.2)


4. Cattura l’eccezione KeyboardInterrupt per terminare il programma in modo ordinato e include istruzioni per liberare le risorse ADC0834 alla chiusura.

   # Gestisce KeyboardInterrupt per una chiusura ordinata
   except KeyboardInterrupt:
       # Libera le risorse di ADC0834
       ADC0834.destroy()
