2.1.2 Interruttore a Scorrimento

Introduzione

In questo progetto impareremo a utilizzare un interruttore a scorrimento. Solitamente, l’interruttore a scorrimento viene saldato su una PCB come interruttore di alimentazione, ma qui lo inseriremo nella breadboard, anche se potrebbe non essere molto stabile. Lo useremo sulla breadboard per mostrare la sua funzione.

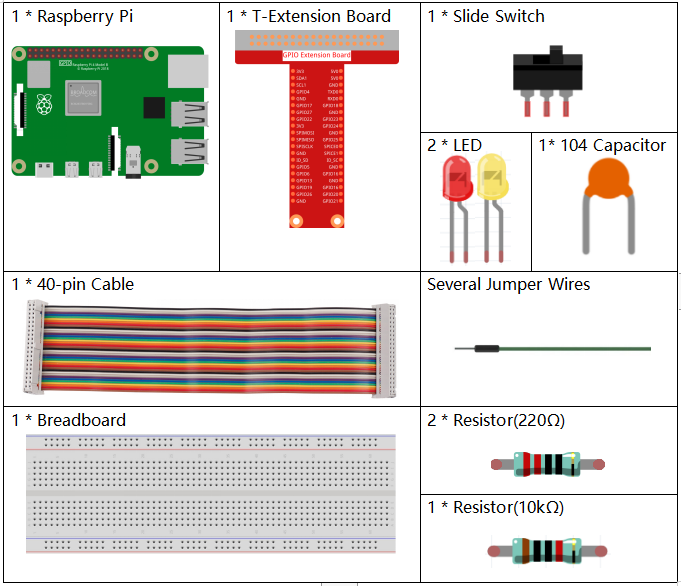

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

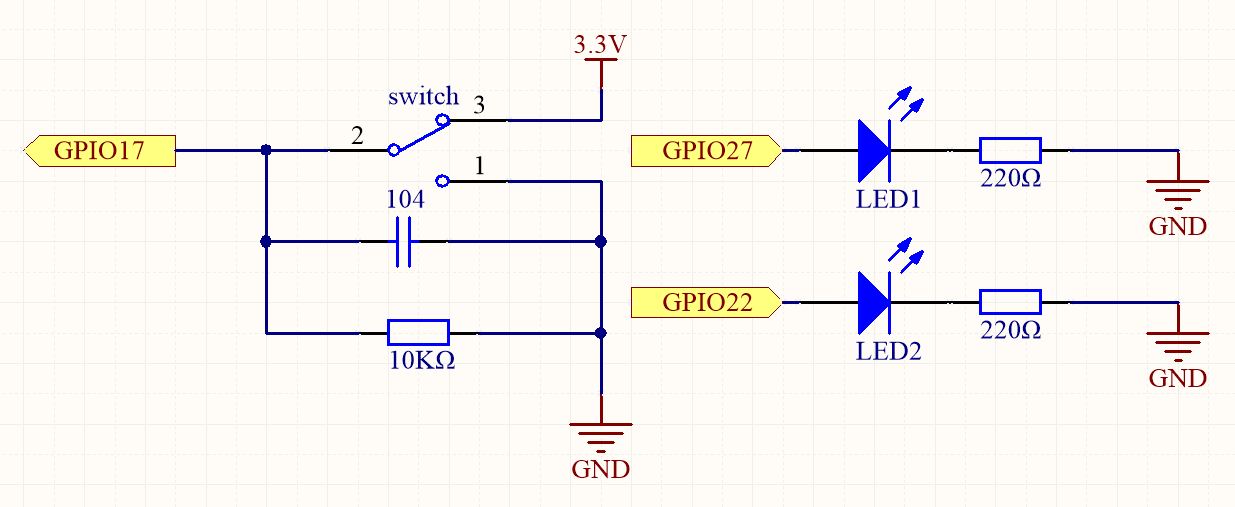

Schema Elettrico

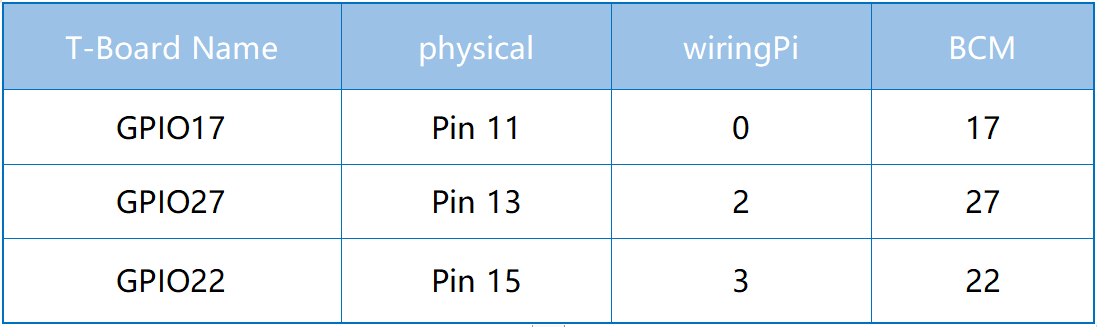

Collega il pin centrale dell’interruttore a scorrimento al GPIO17 e i due LED ai pin GPIO22 e GPIO27 rispettivamente. Quando si muove l’interruttore, i due LED si accenderanno alternativamente.

Procedure Sperimentali

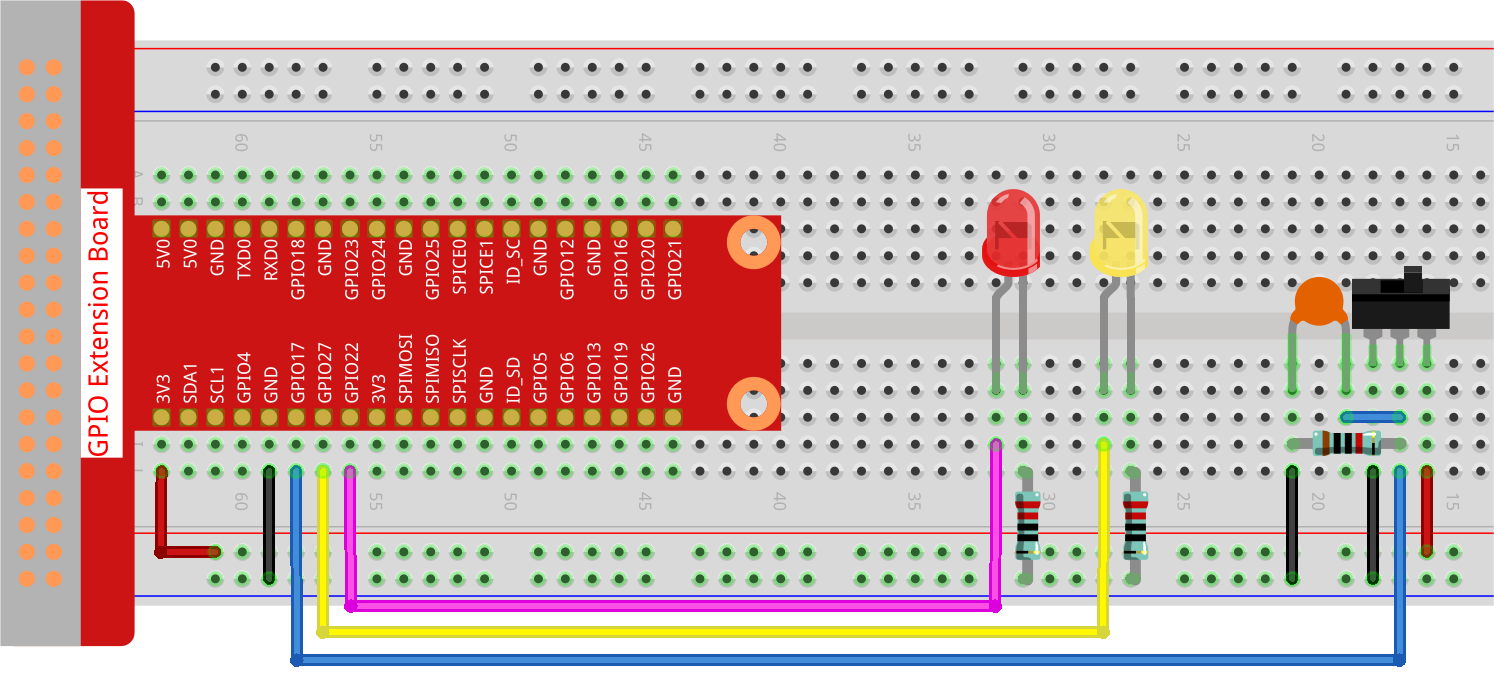

Passo 1: Costruisci il circuito.

Passo 2: Entra nella cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 3: Esegui.

sudo python3 2.1.2_Slider.py

Mentre il codice è in esecuzione, sposta l’interruttore verso sinistra e il LED giallo si accenderà; spostalo a destra e si accenderà la luce rossa.

Avvertimento

Se compare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Prima di farlo, però, vai al percorso del codice sorgente, come davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, potrai eseguirlo direttamente per vedere il risultato.

#!/usr/bin/env python3
from gpiozero import LED, Button  # Importa le classi LED e Button per il controllo dei GPIO
from time import sleep  # Importa la funzione sleep per aggiungere ritardi

# Inizializza l'interruttore microscopico sul pin GPIO 17 con il pull-up disabilitato
micro_switch = Button(17, pull_up=False)
# Inizializza LED1 sul pin GPIO 22
led1 = LED(22)
# Inizializza LED2 sul pin GPIO 27
led2 = LED(27)

try:
    # Ciclo principale per controllare lo stato dei LED in base allo stato del micro switch
    while True:
        if micro_switch.is_pressed:  # Verifica se il micro switch è premuto
            print('    LED1 ON    ')  # Stampa il messaggio di stato
            led1.on()   # Accende LED1
            led2.off()  # Spegne LED2
        else:  # Se il micro switch non è premuto
            print('    LED2 ON    ')  # Stampa il messaggio di stato
            led1.off()  # Spegne LED1
            led2.on()   # Accende LED2

        sleep(0.5)  # Attende 0,5 secondi prima di controllare nuovamente lo stato dell'interruttore

except KeyboardInterrupt:
    # Gestisce un'interruzione da tastiera (Ctrl+C) per uscire dal ciclo in modo pulito
    pass

Spiegazione del Codice

1. Questa linea imposta lo script per l’esecuzione con Python 3. Importa LED e Button da gpiozero per controllare i dispositivi GPIO, e sleep da time per i ritardi.

   #!/usr/bin/env python3
   from gpiozero import LED, Button  # Importa le classi LED e Button per il controllo dei GPIO
   from time import sleep  # Importa la funzione sleep per aggiungere ritardi


2. Inizializza un micro switch collegato al pin GPIO 17 con il pull-up disabilitato e due LED collegati ai pin GPIO 22 e 27.

   # Inizializza l'interruttore microscopico sul pin GPIO 17 con il pull-up disabilitato
   micro_switch = Button(17, pull_up=False)
   # Inizializza LED1 sul pin GPIO 22
   led1 = LED(22)
   # Inizializza LED2 sul pin GPIO 27
   led2 = LED(27)


3. Il ciclo principale verifica lo stato del micro switch. Se premuto, accende LED1 e spegne LED2; se non premuto, spegne LED1 e accende LED2. Il ciclo si ripete ogni 0,5 secondi e rileva un’interruzione da tastiera (come Ctrl+C) per permettere una chiusura sicura dello script.

   try:
   # Ciclo principale per controllare lo stato dei LED in base allo stato del micro switch
   while True:
       if micro_switch.is_pressed:  # Verifica se il micro switch è premuto
           print('    LED1 ON    ')  # Stampa il messaggio di stato
           led1.on()   # Accende LED1
           led2.off()  # Spegne LED2
       else:  # Se il micro switch non è premuto
           print('    LED2 ON    ')  # Stampa il messaggio di stato
           led1.off()  # Spegne LED1
           led2.on()   # Accende LED2

       sleep(0.5)  # Attende 0,5 secondi prima di controllare nuovamente lo stato dell'interruttore

   except KeyboardInterrupt:
       # Gestisce un'interruzione da tastiera (Ctrl+C) per uscire dal ciclo in modo pulito
       pass
