5.11.2 IR-Empfänger

In diesem Projekt lernen Sie, wie Sie einen IR-Empfänger verwenden.

Ein Infrarot-Empfänger ist eine Komponente, die Infrarotsignale empfängt. Er kann Infrarotstrahlen eigenständig empfangen und Signale ausgeben, die mit dem TTL-Level kompatibel sind. Er ähnelt von der Größe her einem normal verpackten Transistor und eignet sich für alle Arten von Infrarot-Fernbedienungen und Infrarotübertragungen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

Sie können diese auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
SunFounder R3 Platine	KAUFEN
Breadboard	KAUFEN
Jumper-Kabel	KAUFEN
IR-Empfänger	-

Schaltplan

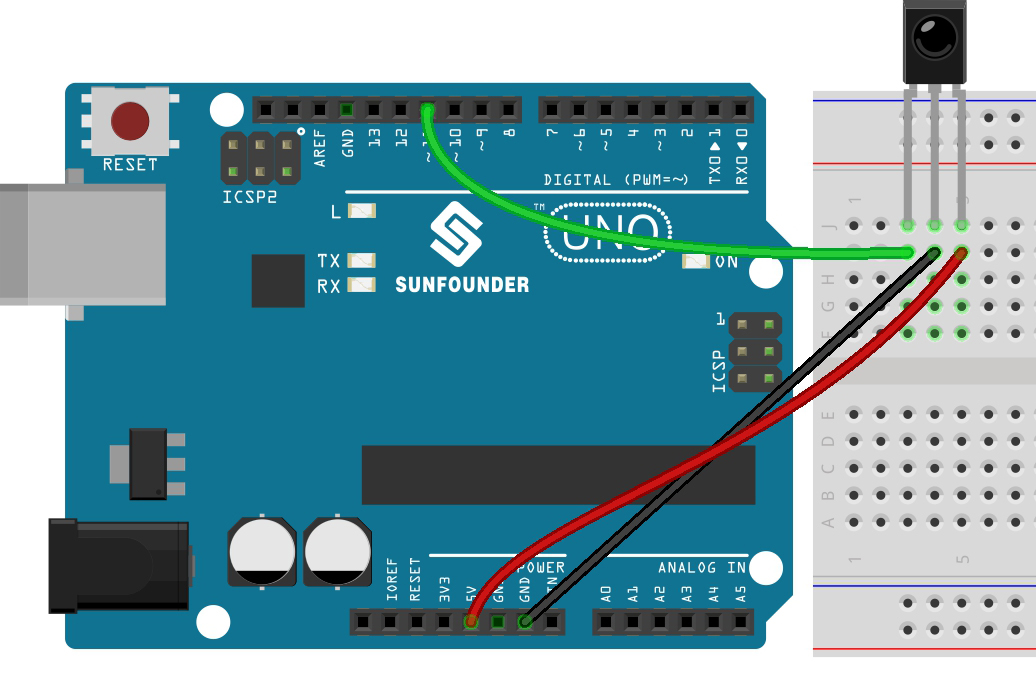

Verkabelung

In diesem Beispiel verbinden wir den linken Pin des IR-Empfängers mit Pin 11, den mittleren Pin mit GND und den rechten Pin mit 5V.

Code

Bemerkung

• Öffnen Sie die Datei 5.11.ir_receiver.ino unter dem Pfad 3in1-kit\basic_project\5.11.ir_receiver.

• Oder kopieren Sie diesen Code in die Arduino IDE.

• Hier wird die Bibliothek IRremote verwendet. Sie können sie über den Library Manager installieren.



Nachdem Sie die Codes auf das R3-Board hochgeladen haben, können Sie den aktuellen Wert der gedrückten Taste der IR-Fernbedienung auf dem Seriellen Monitor anzeigen lassen.

Wie funktioniert das?

Dieser Code ist für die Verwendung mit einer Infrarot (IR) Fernbedienung und der IRremote Bibliothek entwickelt. Hier ist die Erklärung:

1. Einbindung von Bibliotheken: Dies beinhaltet die IRremote Bibliothek, welche Funktionen zur Arbeit mit IR-Fernbedienungen bereitstellt.

   #include <IRremote.h>


2. Definiert den Arduino-Pin, an den der Signal-Pin des IR-Sensors angeschlossen ist.

   const int IR_RECEIVE_PIN = 11;  // Pinnummer für den IR-Sensor definieren


3. Initialisiert die serielle Kommunikation mit einer Baudrate von 9600. Initialisiert den IR-Empfänger am angegebenen Pin (IR_RECEIVE_PIN) und aktiviert die LED-Rückmeldung (falls zutreffend).

   void setup() {
       Serial.begin(9600);                                     // Serielle Kommunikation mit 9600 Baudrate starten
       IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);  // IR-Empfänger starten


4. Die Schleife läuft kontinuierlich, um eingehende IR-Fernbedienungssignale zu verarbeiten.

   void loop() {
       if (IrReceiver.decode()) {
           String decodedValue = decodeKeyValue(IrReceiver.decodedIRData.command);
           if (decodedValue != "ERROR") {
               Serial.println(decodedValue);
               delay(100);
           }
           IrReceiver.resume();  // Enable receiving of the next value
       }
   }


   • Überprüft, ob ein IR-Signal empfangen und erfolgreich decodiert wurde.

   • Decodiert den IR-Befehl und speichert ihn in decodedValue mit einer benutzerdefinierten Funktion decodeKeyValue().

   • Überprüft, ob der decodierte Wert kein Fehler ist.

   • Gibt den decodierten IR-Wert auf dem seriellen Monitor aus.

   • Setzt den IR-Signalempfang für das nächste Signal fort.
