5.7 Tone() oder noTone()

Tone() wird verwendet, um eine Rechteckwelle der angegebenen Frequenz (und 50% Tastverhältnis) an einem Pin zu erzeugen. Es kann eine Dauer angegeben werden, ansonsten wird die Welle fortgesetzt, bis ein Aufruf von noTone() erfolgt.

In diesem Projekt verwenden Sie diese beiden Funktionen, um den passiven Summer zum Schwingen und somit zum Tönen zu bringen. Wie der aktive Summer nutzt auch der passive Summer das Phänomen der elektromagnetischen Induktion für seine Funktion. Der Unterschied besteht darin, dass ein passiver Summer keine Oszillationsquelle besitzt, weshalb er bei Verwendung von Gleichstromsignalen nicht piepst. Dies ermöglicht es jedoch dem passiven Summer, seine eigene Oszillationsfrequenz anzupassen und verschiedene Töne wie „doh, re, mi, fa, sol, la, ti“ auszugeben.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

SunFounder R3 Platine

KAUFEN

Breadboard

KAUFEN

Jumper-Kabel

KAUFEN

Summer

KAUFEN

Schaltplan

../_images/circuit_6.1_passive.png

Verbinden Sie die Kathode des Summers mit GND und die Anode mit dem digitalen Pin 9.

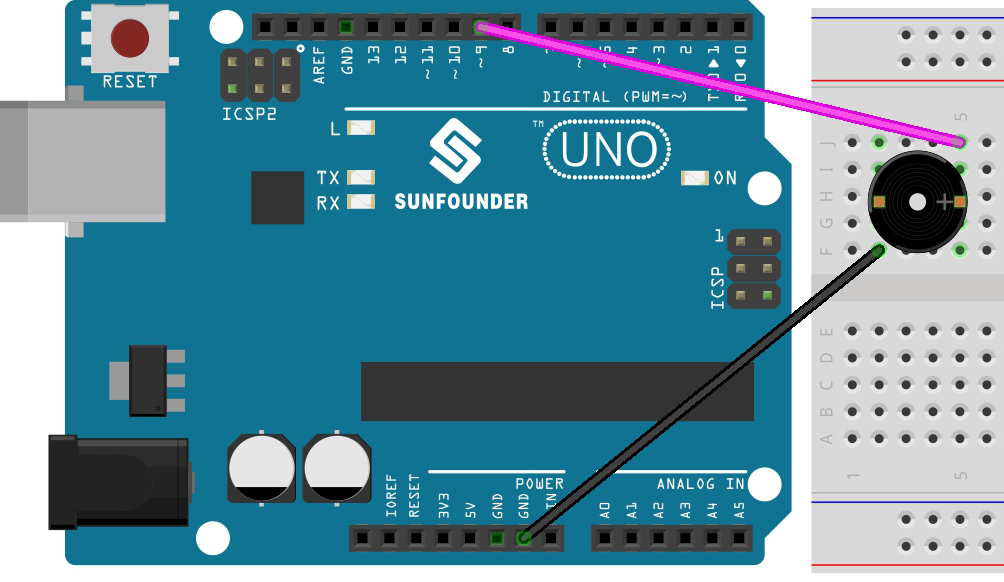

Verkabelung

../_images/custom_tone_bb.jpg

Code

Bemerkung

  • Öffnen Sie die Datei 5.7.tone_notone.ino im Pfad 3in1-kit\basic_project\5.7.tone_notone.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

  • Oder laden Sie den Code über den Arduino Web Editor hoch.

Wenn Sie den Code erfolgreich auf das R3-Board hochgeladen haben, können Sie eine Melodie aus sieben Tönen hören.

Wie funktioniert das?

Es gibt zwei Punkte, die Sie beachten sollten:

  1. tone() & noTone(): Diese Funktion wird verwendet, um den Ton des passiven Summers direkt zu steuern. Der Prototyp lautet:

Syntax

void tone(int pin, unsigned int frequency)

void tone(int pin, unsigned int frequency, unsigned long duration)

Parameter

  • pin: Der Arduino-Pin, an dem der Ton erzeugt wird.

  • frequency: Die Frequenz des Tons in Hertz.

  • duration: Die Dauer des Tons in Millisekunden (optional)

Erzeugt eine Rechteckwelle der angegebenen Frequenz (und 50% Tastverhältnis) an einem Pin, damit der passive Summer klingt. Die Welle geht weiter, bis ein Aufruf von noTone() erfolgt. Der Pin kann mit einem Piezo-Summer oder einem anderen Lautsprecher verbunden werden, um Töne zu erzeugen.

Es kann nur ein Ton gleichzeitig erzeugt werden. Wenn bereits ein Ton auf einem anderen Pin abgespielt wird, hat der Aufruf von tone() keinen Effekt. Wenn der Ton auf demselben Pin abgespielt wird, wird seine Frequenz eingestellt.

Die Verwendung der tone()-Funktion beeinträchtigt die PWM-Ausgabe an den Pins 3 und 11.

Es ist nicht möglich, Töne unter 31Hz zu erzeugen.

Syntax

void noTone(int pin)

Parameter

pin: Der Arduino-Pin, an dem der Ton erzeugt wird.

Stoppt die Erzeugung einer durch tone() ausgelösten Rechteckwelle. Hat keinen Effekt, wenn kein Ton erzeugt wird.

Nachdem Sie die beiden Funktionen kennen, sollten Sie den Code verstehen können. Die Installation der Arrays melody[] und noteDurations[] bereitet die anschließenden Aufrufe der Funktion tone() und die Änderung von Ton und Dauer in der Schleife für einen besseren Musikeffekt vor.

  1. pitches.h: Der Code verwendet eine zusätzliche Datei namens pitches.h. Diese Datei enthält alle Tonwerte für typische Noten. Zum Beispiel entspricht NOTE_C4 dem mittleren C. NOTE_FS4 ist Fis und so weiter. Diese Notentabelle wurde ursprünglich von Brett Hagman verfasst, auf dessen Arbeit der Befehl tone() basiert. Sie könnte nützlich sein, wenn Sie musikalische Noten erzeugen möchten.

#include "pitches.h"

Bemerkung

In diesem Beispielprogramm gibt es bereits eine Datei pitches.h. Wenn Sie sie zusammen mit dem Hauptcode in einem Ordner ablegen, können die nachfolgenden Schritte zur Installation von pitches.h weggelassen werden.

../_images/image123.png

Wenn Sie die Code-Datei öffnen und die pitches.h Datei nicht öffnen können, können Sie sie manuell erstellen. Die Schritte sind wie folgt:

Um die Datei pitches.h zu erstellen, klicken Sie entweder auf die Schaltfläche direkt unter dem Symbol für den seriellen Monitor und wählen Neuer Tab oder verwenden Sie Ctrl+Shift+N.

../_images/image124.png

Dann fügen Sie den folgenden Code ein und speichern ihn als pitches.h:

/*****************
Public Constants
*****************/
#define NOTE_B0  31
#define NOTE_C1  33
#define NOTE_CS1 35
#define NOTE_D1  37
#define NOTE_DS1 39
#define NOTE_E1  41
#define NOTE_F1  44
#define NOTE_FS1 46
#define NOTE_G1  49
#define NOTE_GS1 52
#define NOTE_A1  55
#define NOTE_AS1 58
#define NOTE_B1  62
#define NOTE_C2  65
#define NOTE_CS2 69
#define NOTE_D2  73
#define NOTE_DS2 78
#define NOTE_E2  82
#define NOTE_F2  87
#define NOTE_FS2 93
#define NOTE_G2  98
#define NOTE_GS2 104
#define NOTE_A2  110
#define NOTE_AS2 117
#define NOTE_B2  123
#define NOTE_C3  131
#define NOTE_CS3 139
#define NOTE_D3  147
#define NOTE_DS3 156
#define NOTE_E3  165
#define NOTE_F3  175
#define NOTE_FS3 185
#define NOTE_G3  196
#define NOTE_GS3 208
#define NOTE_A3  220
#define NOTE_AS3 233
#define NOTE_B3  247
#define NOTE_C4  262
#define NOTE_CS4 277
#define NOTE_D4  294
#define NOTE_DS4 311
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_FS4 370
#define NOTE_G4  392
#define NOTE_GS4 415
#define NOTE_A4  440
#define NOTE_AS4 466
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_CS5 554
#define NOTE_D5  587
#define NOTE_DS5 622
#define NOTE_E5  659
#define NOTE_F5  698
#define NOTE_FS5 740
#define NOTE_G5  784
#define NOTE_GS5 831
#define NOTE_A5  880
#define NOTE_AS5 932
#define NOTE_B5  988
#define NOTE_C6  1047
#define NOTE_CS6 1109
#define NOTE_D6  1175
#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
#define NOTE_FS6 1480
#define NOTE_G6  1568
#define NOTE_GS6 1661
#define NOTE_A6  1760
#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
#define NOTE_CS7 2217
#define NOTE_D7  2349
#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_F7  2794
#define NOTE_FS7 2960
#define NOTE_G7  3136
#define NOTE_GS7 3322
#define NOTE_A7  3520
#define NOTE_AS7 3729
#define NOTE_B7  3951
#define NOTE_C8  4186
#define NOTE_CS8 4435
#define NOTE_D8  4699
#define NOTE_DS8 49
