5.11.1 Flüssigkristallanzeige

Ein I2C LCD1602 besteht aus einem LCD1602 und einem I2C-Modul. Mit dem LCD1602 können Zeichen, Zahlen usw. angezeigt werden, was jedoch viele Pins des Hauptsteuergeräts in Anspruch nimmt. Nachdem ein I2C-Modul konfiguriert wurde, sind nur 2 I/O-Pins erforderlich, um dieses LCD1602 zu steuern.

Sehen wir uns nun an, wie dieses I2C LCD1602 funktioniert.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist sicherlich praktisch, ein gesamtes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 Minima

-

Jumper-Kabel

KAUFEN

I2C LCD1602

KAUFEN

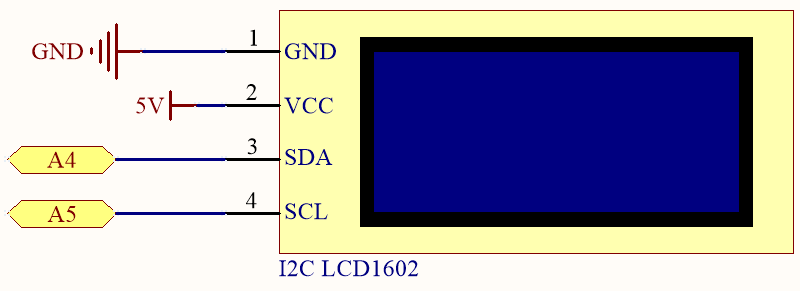

Schaltplan

../_images/circuit_7.1_lcd1602.png

Verdrahtung

../_images/5.11_lcd_bb.png

Bemerkung

Die SDA- und SCL-Pins des R4-Boards sind die Pins A4 und A5.

Code

Bemerkung

  • Öffnen Sie die Datei 5.11.liquid_crystal_display.ino im Pfad 3in1-kit\learning_project\5.11.liquid_crystal_display.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

  • Hier wird die LiquidCrystal I2C-Bibliothek verwendet. Sie können sie über den Library Manager installieren.

    ../_images/lib_liquidcrystal_i2c.png

Nachdem der Code erfolgreich hochgeladen wurde, sehen Sie „SunFounder“ und „Hello World“ auf dem I2C LCD1602.

Bemerkung

Wenn der Code und die Verdrahtung korrekt sind, das LCD aber trotzdem keinen Inhalt anzeigt, können Sie das Potentiometer auf der Rückseite drehen.

Wie funktioniert das?

Mit dem Aufruf der Bibliothek LiquidCrystal_I2C.h können Sie das LCD einfach steuern.

#include "LiquidCrystal_I2C.h"

Bibliotheksfunktionen:

LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows)

Erstellt eine neue Instanz der Klasse LiquidCrystal_I2C, die ein bestimmtes LCD repräsentiert, das an Ihr Arduino-Board angeschlossen ist.

  • lcd_AddR: Die Adresse des LCDs ist standardmäßig 0x27.

  • lcd_cols: Das LCD1602 verfügt über 16 Spalten.

  • lcd_rows: Das LCD1602 verfügt über 2 Zeilen.

void init()

Initialisiert das LCD.

void backlight()

Schaltet die (optionale) Hintergrundbeleuchtung ein.

void nobacklight()

Schaltet die (optionale) Hintergrundbeleuchtung aus.

void display()

Schaltet das LCD-Display ein.

void nodisplay()

Schaltet das LCD-Display schnell aus.

void clear()

Löscht die Anzeige und setzt die Cursor-Position auf Null.

void setCursor(uint8_t col,uint8_t row)

Setzt die Cursor-Position auf col,row.

void print(data,BASE)

Gibt Text auf dem LCD aus.

  • data: Die auszudruckenden Daten (char, byte, int, long oder string).

  • BASE (optional): Die Basis, in der Zahlen gedruckt werden sollen: BIN für Binär (Basis 2), DEC für Dezimal (Basis 10), OCT für Oktal (Basis 8), HEX für Hexadezimal (Basis 16).
