5.11.2 IR-Empfänger

In diesem Projekt lernen Sie die Verwendung eines IR-Empfängers kennen.

Ein Infrarot-Empfänger ist eine Komponente, die Infrarotsignale empfängt und in der Lage ist, Infrarotstrahlen unabhängig zu empfangen und Signale auszugeben, die mit dem TTL-Niveau kompatibel sind. Er hat ungefähr die Größe eines gewöhnlichen Transistors in Plastikverpackung und eignet sich für alle Arten von Infrarot-Fernbedienungen und Infrarotübertragungen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

Sie können diese auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 Minima	-
Breadboard	KAUFEN
Jumper-Kabel	KAUFEN
IR-Empfänger	-

Schaltplan

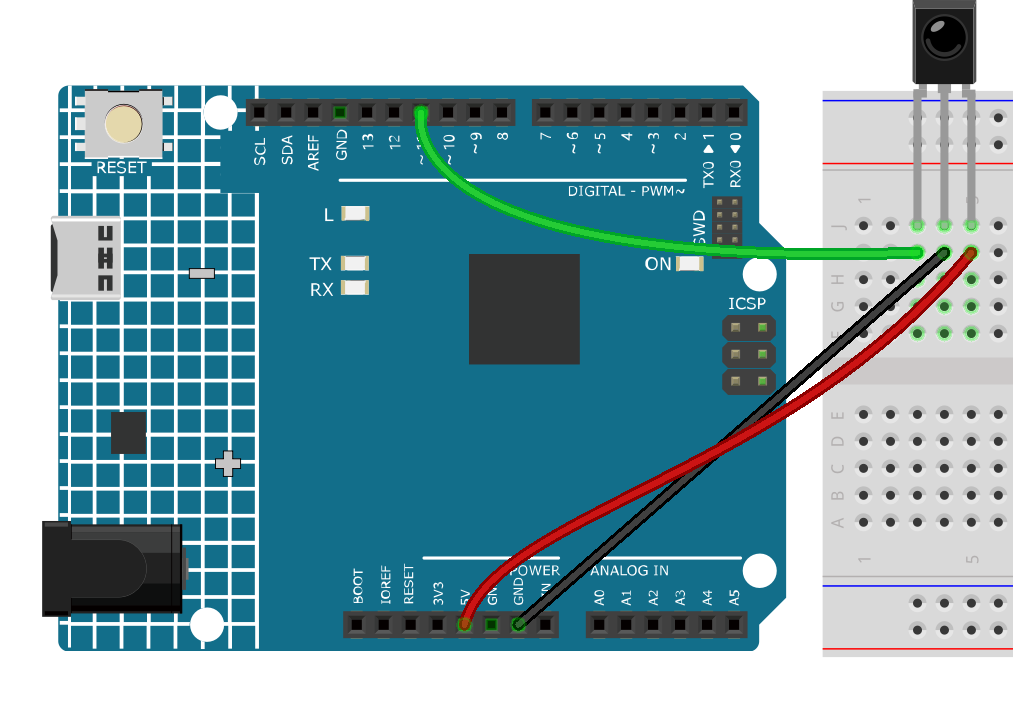

Verdrahtung

In diesem Beispiel verbinden wir den linken Pin des IR-Empfängers mit Pin 11, den mittleren Pin mit GND und den rechten Pin mit 5V.

Code

Bemerkung

• Öffnen Sie die Datei 5.11.ir_receiver.ino im Pfad 3in1-kit\learning_project\5.11.ir_receiver.

• Oder kopieren Sie diesen Code in die Arduino IDE.

• Hier wird die Bibliothek IRremote verwendet. Sie können sie über den Library Manager installieren.



Nachdem Sie die Codes auf das R4-Board hochgeladen haben, können Sie sehen, dass der aktuelle Wert der gedrückten Taste der IR-Fernbedienung im Serienmonitor angezeigt wird.

Wie funktioniert das?

Dieser Code ist so konzipiert, dass er mit einer Infrarot-(IR-)Fernbedienung zusammen mit der IRremote-Bibliothek funktioniert. Hier die Erklärung:

1. Bibliotheken einbinden: Hier wird die IRremote-Bibliothek eingebunden, die Funktionen zur Arbeit mit IR-Fernbedienungen bietet.

   #include <IRremote.h>


2. Definiert den Arduino-Pin, an den der Signalpin des IR-Sensors angeschlossen ist, und deklariert eine Variable, um den zuletzt dekodierten IR-Wert zu speichern.

   const int IR_RECEIVE_PIN = 11;  // Define the pin number for the IR Sensor


3. Initialisiert die serielle Kommunikation mit einer Baudrate von 9600. Startet den IR-Empfänger am angegebenen Pin (IR_RECEIVE_PIN) und aktiviert die LED-Rückmeldung (falls zutreffend).

   void setup() {
       Serial.begin(9600);                                     // Start serial communication at 9600 baud rate
       IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);  // Start the IR receiver
   }


4. Die Schleife läuft kontinuierlich ab, um eingehende IR-Fernbedienungssignale zu verarbeiten.

   void loop() {
       if (IrReceiver.decode()) {
           String decodedValue = decodeKeyValue(IrReceiver.decodedIRData.command);
           if (decodedValue != "ERROR") {
               Serial.println(decodedValue);
               delay(100);
           }
           IrReceiver.resume();  // Enable receiving of the next value
       }
   }


   • Überprüft, ob ein IR-Signal empfangen und erfolgreich dekodiert wurde.

   • Dekodiert den IR-Befehl und speichert ihn in decodedValue mit Hilfe einer benutzerdefinierten Funktion decodeKeyValue().

   • Überprüft, ob der dekodierte Wert kein Fehler ist.

   • Gibt den dekodierten IR-Wert auf dem seriellen Monitor aus.

   • Setzt den IR-Signalempfang für das nächste Signal fort.
