LED RGB

../_images/rgb_led.png

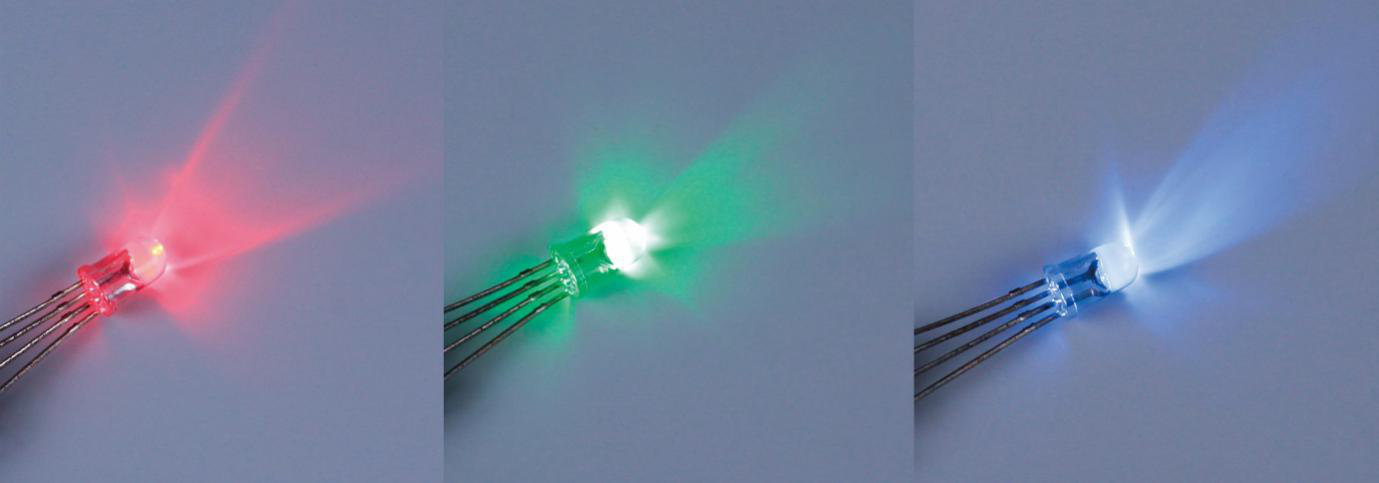

Les LED RGB émettent de la lumière dans différentes couleurs. Une LED RGB combine trois LED (rouge, verte et bleue) dans un boîtier en plastique transparent ou semi-transparent. Elle peut afficher une large gamme de couleurs en modifiant la tension d’entrée sur ses trois broches et en superposant les couleurs, ce qui permet de créer jusqu’à 16 777 216 couleurs différentes, selon les statistiques.

../_images/rgb_light.png

Les LED RGB peuvent être classées en deux types : à anode commune et à cathode commune. Dans ce kit, nous utilisons un modèle à cathode commune (CC), ce qui signifie que les cathodes des trois LED sont connectées ensemble. Une fois connectée à la masse (GND) et les trois broches branchées, la LED s’illuminera dans la couleur correspondante.

Le symbole de circuit d’une LED RGB est montré ci-dessous.

../_images/rgb_symbol.png

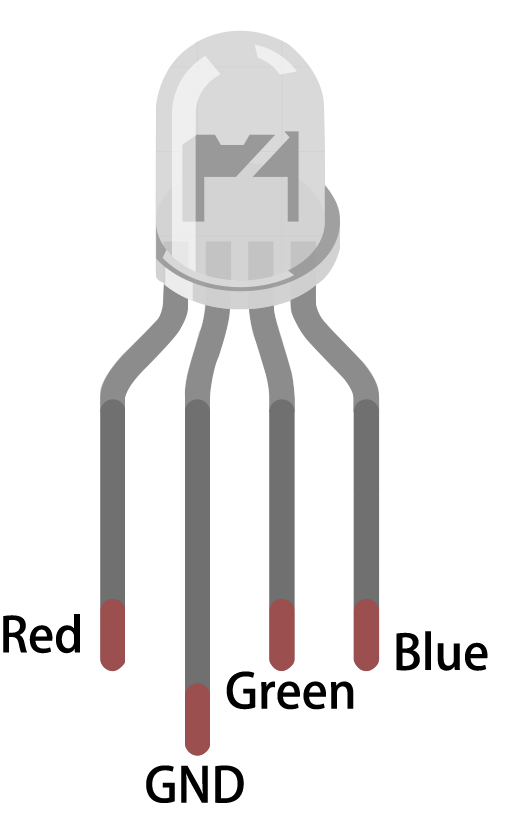

Une LED RGB dispose de 4 broches : la plus longue est la broche GND. Les autres sont respectivement pour le rouge, le vert et le bleu. Si vous touchez son boîtier en plastique, vous trouverez une entaille. La broche la plus proche de cette entaille est la première, marquée « Rouge », suivie de GND, Vert et Bleu dans cet ordre.

../_images/rgb_pin.jpg
