Afficheur 7 segments à 4 chiffres

L’afficheur 7 segments à 4 chiffres est composé de quatre afficheurs 7 segments fonctionnant ensemble.

../_images/4-digit-sche.png

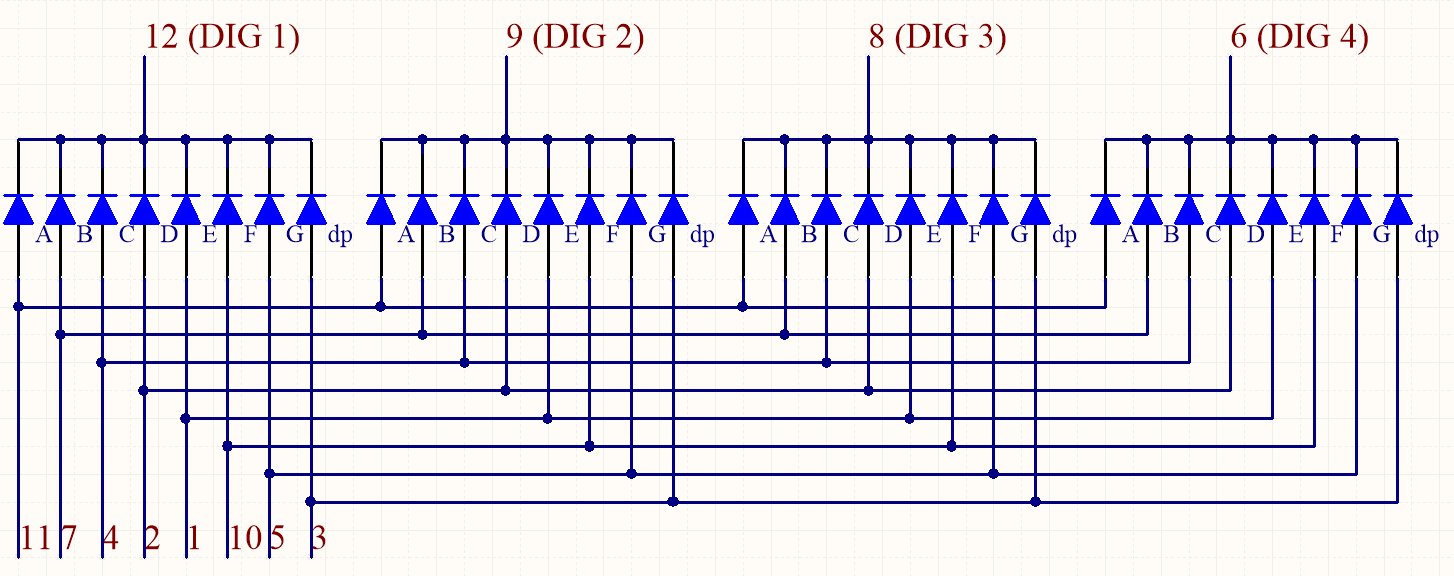

L’afficheur 7 segments à 4 chiffres fonctionne de manière indépendante. Il utilise le principe de la persistance rétinienne pour afficher rapidement les caractères de chaque segment en boucle, formant ainsi une chaîne continue.

Par exemple, lorsque « 1234 » est affiché, « 1 » est visible sur le premier afficheur 7 segments, tandis que « 234 » ne s’affiche pas. Après un court instant, le deuxième afficheur 7 segments affiche « 2 », les premier, troisième et quatrième afficheurs ne sont pas visibles, et ainsi de suite. Ce processus est très court (généralement 5 ms), et grâce à l’effet de persistance rétinienne, nous pouvons voir les quatre chiffres en même temps.

../_images/image78.png

Codes d’affichage

Pour vous aider à comprendre comment les afficheurs à 7 segments (cathode commune) affichent les chiffres, nous avons dressé le tableau suivant. Les chiffres correspondent aux nombres de 0 à F affichés sur l’afficheur à 7 segments ; (DP) GFEDCBA désigne la LED correspondante réglée sur 0 ou 1. Par exemple, 00111111 signifie que DP et G sont réglés sur 0, tandis que les autres sont réglés sur 1. Par conséquent, le chiffre 0 est affiché sur l’afficheur à 7 segments, tandis que le code HEX correspond au nombre hexadécimal.

Glyph Code

Numbers

Binary Code

Hex Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
