Switch à glissière

../_images/slide_switch.png

Comme son nom l’indique, un switch à glissière permet de connecter ou de déconnecter un circuit en faisant glisser le curseur, et de commuter d’autres circuits. Les types les plus courants sont SPDT, SPTT, DPDT, DPTT, etc. Le switch à glissière est principalement utilisé dans les circuits basse tension. Il présente des caractéristiques de flexibilité et de stabilité, et il est largement utilisé dans les instruments électroniques et les jouets électriques.

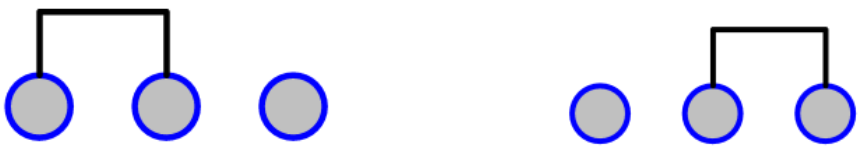

Fonctionnement : Le pin central est fixe. Lorsque vous déplacez le curseur vers la gauche, les deux broches à gauche sont connectées ; lorsque vous le déplacez vers la droite, les deux broches à droite sont connectées. Ainsi, il fonctionne comme un interrupteur qui connecte ou déconnecte des circuits. Voir l’illustration ci-dessous :

../_images/slide_principle.png

Le symbole du switch à glissière est montré ci-dessous. Le pin2 dans l’illustration correspond à la broche centrale.

../_images/slide_symbol.png
