Transistor
Un transistor est un dispositif à semi-conducteurs qui contrôle le courant. Il fonctionne en amplifiant un signal faible pour produire un signal à plus grande amplitude et est également utilisé comme interrupteur sans contact.
Un transistor est une structure à trois couches composée de semi-conducteurs de type P et N. Ces couches forment trois régions internes. La région la plus fine au centre est la base ; les autres sont soit de type N, soit de type P – la région la plus petite, contenant une forte concentration de porteurs majoritaires, est l’émetteur, tandis que l’autre est la région collecteur. Cette composition permet au transistor de jouer le rôle d’amplificateur.
De ces trois régions, trois bornes sont générées : la base (b), l’émetteur (e) et le collecteur (c). Elles forment deux jonctions P-N, à savoir la jonction émetteur et la jonction collecteur. La direction de la flèche dans le symbole du circuit du transistor indique la direction de la jonction émetteur.

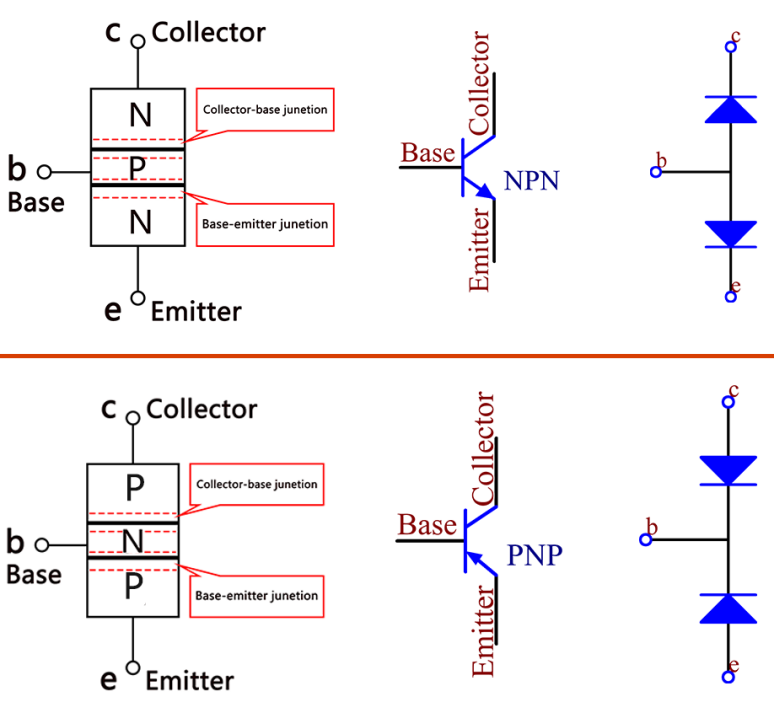

En fonction du type de semi-conducteur, les transistors se divisent en deux groupes : NPN et PNP. D’après l’abréviation, on peut savoir que le transistor NPN est composé de deux semi-conducteurs de type N et d’un de type P, tandis que le PNP est l’inverse. Voir l’image ci-dessous.
Note

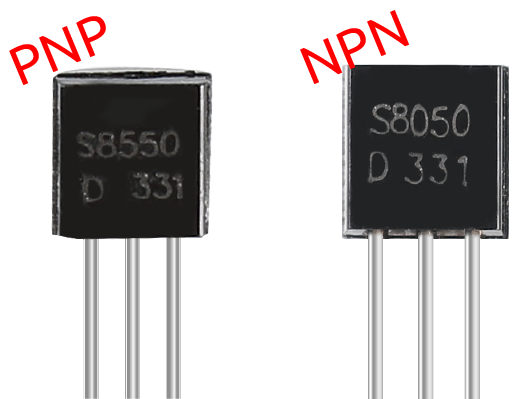

Le transistor s8550 est un PNP, tandis que le s8050 est un NPN. Ils se ressemblent beaucoup, il est donc nécessaire de vérifier attentivement leurs étiquettes.
Lorsqu’un signal de niveau haut traverse un transistor NPN, celui-ci est activé. En revanche, un transistor PNP nécessite un signal de niveau bas pour être activé. Les deux types de transistors sont couramment utilisés pour des interrupteurs sans contact, comme dans cette expérience.

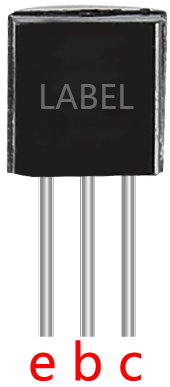

Placez l’étiquette face à vous, les broches orientées vers le bas. De gauche à droite, les broches sont l’émetteur (e), la base (b) et le collecteur (c).
