Module Relais

../_images/relay_module.png

Le module relais est un dispositif constitué d’un relais et d’un circuit simple permettant de contrôler des appareils fonctionnant à haute tension, tels que des appareils électroménagers, à l’aide d’une tension faible, comme 3.3V, provenant de la carte de commande.

CARACTÉRISTIQUES

  • Sortie : 250VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A.

  • Tension de fonctionnement : 5V, courant d’aspiration environ 70mA.

  • Avec indicateur de signal

  • Entrée haute et le relais se ferme, entrée basse et le relais s’ouvre.

  • Utilisation du transistor 8050 pour piloter l’action du relais

  • Avec des trous de montage pour vis

  • Taille du PCB : 1,8 cm * 4,0 cm * 1,9 cm, poids 15g

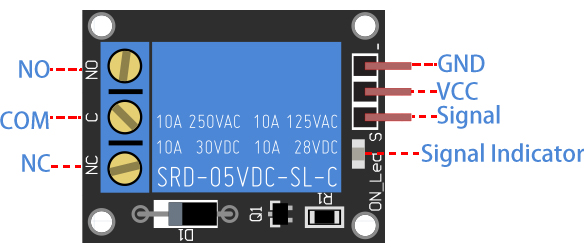

BROCHES DE SORTIE

../_images/relay_pinout.jpg

ENTRÉE

Il dispose d’une barrette de 1×3 broches (pas de 2,54 mm) pour connecter l’alimentation (5V et 0V) et pour contrôler le relais. Les broches sont indiquées sur le PCB :

  • - : GND

  • + : VCC

  • S : Broche de signal, utilisée pour contrôler ce relais. Entrée haute, le relais se ferme ; entrée basse, le relais s’ouvre.

SORTIE

Le module relais à 1 canal peut être considéré comme une série de commutateurs : 1 normalement ouvert (NO), 1 normalement fermé (NC) et 1 broche commune (COM).

  • COM - Broche commune

  • NC - Normalement fermé, dans ce cas NC est connecté avec COM lorsque la broche S est basse et déconnecté lorsque la broche S est haute.

  • NO - Normalement ouvert, dans ce cas NO est déconnecté de COM lorsque la broche S est basse et connecté lorsque la broche S est haute.

COMMENT FONCTIONNE LE RELAIS ?

Comme nous le savons, un relais est un dispositif qui permet de créer une connexion entre deux ou plusieurs points ou appareils en réponse à un signal d’entrée. Autrement dit, les relais assurent l’isolation entre le contrôleur et l’appareil, car les appareils peuvent fonctionner à la fois en courant alternatif (AC) et en courant continu (DC). Cependant, ils reçoivent des signaux d’un microcontrôleur qui fonctionne en DC, ce qui nécessite un relais pour établir la liaison. Le relais est extrêmement utile lorsque vous devez contrôler une grande quantité de courant ou de tension avec un petit signal électrique.

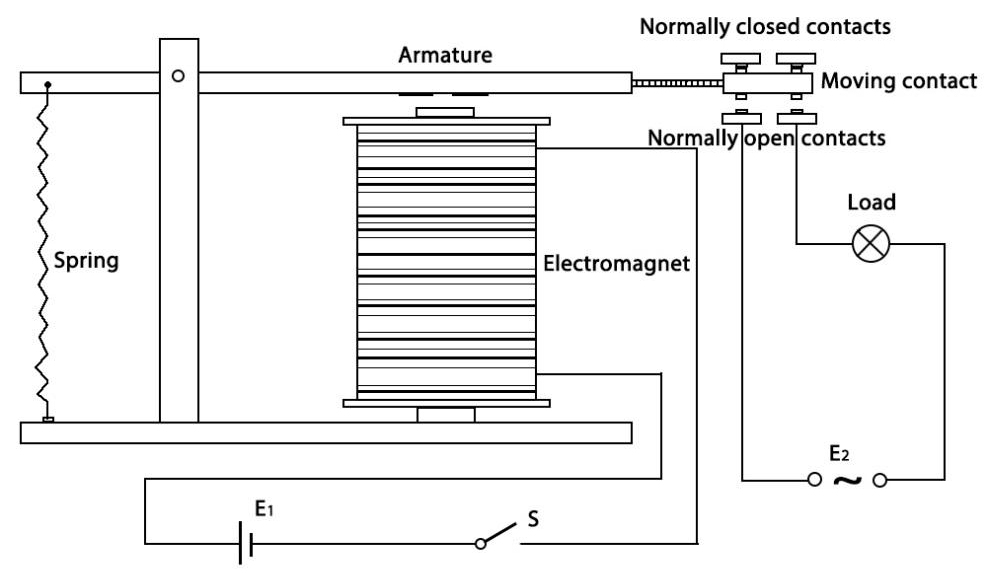

Il y a cinq parties dans chaque relais :

../_images/relay142.jpeg

Électro-aimant - Il se compose d’un noyau en fer entouré d’une bobine de fils. Lorsque l’électricité y circule, il devient magnétique. C’est pourquoi il est appelé électro-aimant.

Armature - La bande magnétique mobile est appelée armature. Lorsque le courant circule à travers elle, la bobine est activée, produisant un champ magnétique utilisé pour faire ou défaire les points normalement ouverts (N/O) ou normalement fermés (N/C). L’armature peut être déplacée aussi bien par courant continu (DC) que par courant alternatif (AC).

Ressort - Lorsqu’aucun courant ne circule dans la bobine de l’électro-aimant, le ressort tire l’armature pour que le circuit ne soit pas complété.

Ensemble de contacts électriques - Il existe deux points de contact :

  • Normalement ouvert - connecté lorsque le relais est activé, et déconnecté lorsqu’il est inactif.

  • Normalement fermé - non connecté lorsque le relais est activé, et connecté lorsqu’il est inactif.

Boîtier moulé - Les relais sont recouverts de plastique pour les protéger.

Le principe de fonctionnement du relais est simple. Lorsque l’alimentation est fournie au relais, le courant commence à circuler dans la bobine de commande ; en conséquence, l’électro-aimant commence à s’activer. Ensuite, l’armature est attirée par la bobine, tirant le contact mobile vers le bas et le connectant aux contacts normalement ouverts. Le circuit avec la charge est alors alimenté. En coupant le circuit, un processus similaire se produit, l’armature étant tirée vers le haut pour se connecter aux contacts normalement fermés sous l’effet du ressort. Ainsi, l’activation et la désactivation du relais peuvent contrôler l’état d’un circuit de charge.
