Potenciómetro

../_images/potentiometer.png

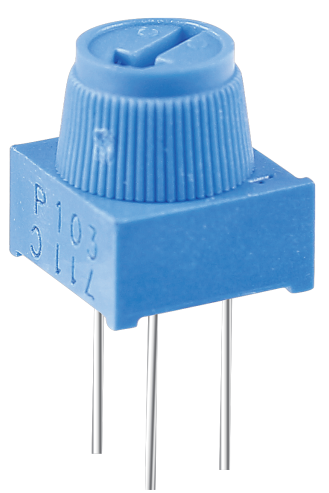

El potenciómetro es un componente resistivo con tres terminales, cuyo valor de resistencia puede ajustarse según una variación predefinida.

Los potenciómetros vienen en diferentes formas, tamaños y valores, pero todos tienen las siguientes características en común:

  • Tienen tres terminales (o puntos de conexión).

  • Disponen de una perilla, tornillo o deslizador que puede moverse para variar la resistencia entre el terminal medio y cualquiera de los terminales externos.

  • La resistencia entre el terminal medio y cualquiera de los terminales externos varía de 0 Ω al máximo valor de resistencia del potenciómetro al mover la perilla, tornillo o deslizador.

Aquí se muestra el símbolo de circuito del potenciómetro.

../_images/potentiometer_symbol.png

Las funciones del potenciómetro en el circuito son las siguientes:

  1. Funcionando como divisor de voltaje

    El potenciómetro es un resistor ajustable de forma continua. Cuando ajustas el eje o el mango deslizante del potenciómetro, el contacto móvil se desliza sobre el resistor. En este punto, se puede generar un voltaje dependiendo del voltaje aplicado al potenciómetro y el ángulo de rotación del brazo móvil o el recorrido realizado.

  2. Funcionando como reóstato

    Cuando el potenciómetro se utiliza como reóstato, conecta el pin medio y uno de los otros dos pines en el circuito. De esta manera, se puede obtener un valor de resistencia suavemente y continuamente variable dentro del recorrido del contacto móvil.

  3. Funcionando como controlador de corriente

    Cuando el potenciómetro actúa como un controlador de corriente, el terminal de contacto deslizante debe estar conectado como uno de los terminales de salida.

Si deseas más información sobre los potenciómetros, consulta: Potenciómetro - Wikipedia
