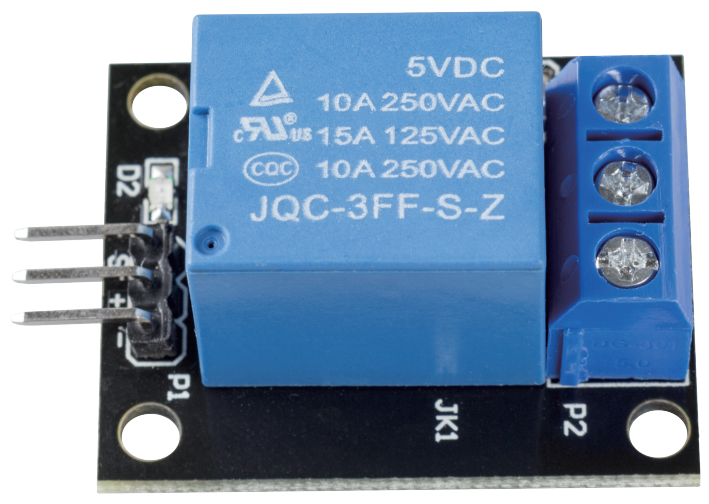

Módulo de Relé

../_images/relay_module.png

El módulo de relé es un módulo compuesto por un relé y un circuito simple que se puede usar para controlar dispositivos de alto voltaje, como electrodomésticos, emitiendo un voltaje bajo como 3.3V desde la placa de control.

CARACTERÍSTICAS

  • Salida: 250VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A.

  • Voltaje de operación: 5V, corriente de atracción alrededor de 70mA.

  • Con indicador de señal

  • Entrada alta y el relé se cierra; entrada baja y el relé se abre.

  • Uso de transistor 8050 para accionar la acción del relé.

  • Con agujeros para tornillos de montaje.

  • Tamaño de PCB: 1.8cm x 4.0cm x 1.9cm, peso 15g.

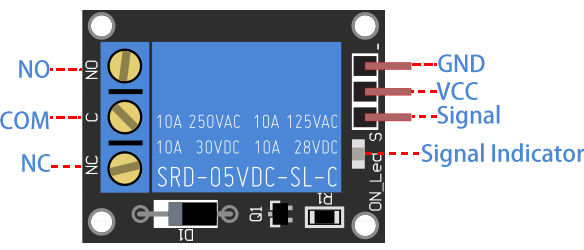

PINOUT

../_images/relay_pinout.jpg

ENTRADA

Tiene un encabezado de pines de 1×3 (paso de 2.54mm) para conectar la alimentación (5V y 0V), y para controlar el relé. Los pines están marcados en la PCB:

  • -: GND

  • +: VCC

  • S: Pin de señal, usado para controlar este relé. Entrada alta y el relé se cierra; entrada baja y el relé se abre.

SALIDA

El módulo de relé de 1 canal podría considerarse como interruptores en serie: 1 normalmente abierto (NO), 1 normalmente cerrado (NC) y 1 pin común (COM).

  • COM - Pin común.

  • NC - Normalmente cerrado, en este caso NC está conectado con COM cuando el pin S está en bajo y desconectado cuando el pin S está en alto.

  • NO - Normalmente abierto, en este caso NO está desconectado con COM cuando el pin S está en bajo y conectado cuando el pin S está en alto.

¿CÓMO FUNCIONA EL RELÉ?

Como sabemos, un relé es un dispositivo que se usa para proporcionar conexión entre dos o más puntos o dispositivos en respuesta a la señal de entrada aplicada. En otras palabras, los relés proporcionan aislamiento entre el controlador y el dispositivo, ya que los dispositivos pueden funcionar con CA y CC. Sin embargo, reciben señales de un microcontrolador que funciona con CC, por lo que se requiere un relé para cerrar esta brecha. Los relés son extremadamente útiles cuando necesitas controlar una gran cantidad de corriente o voltaje con una pequeña señal eléctrica.

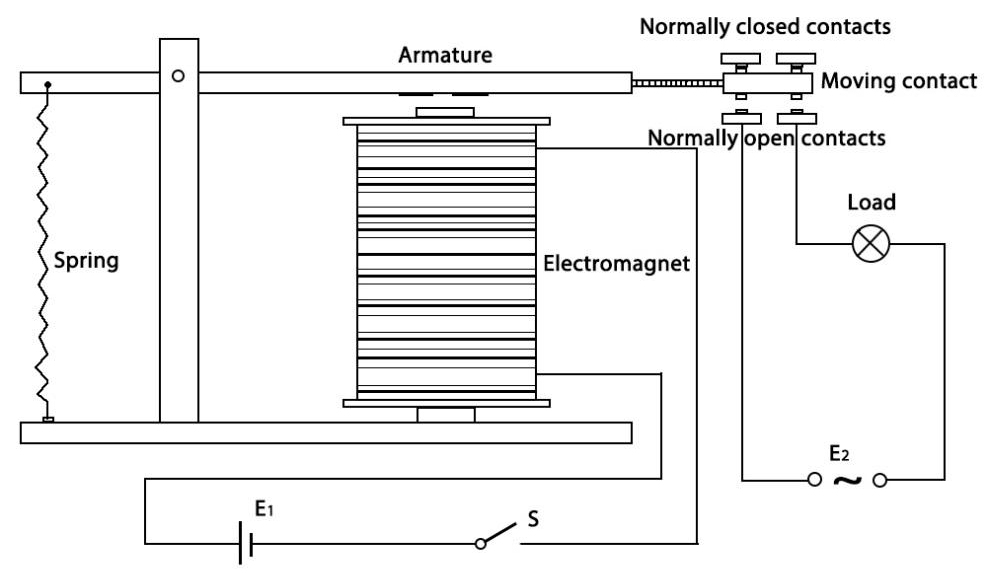

Hay 5 partes en cada relé:

../_images/relay142.jpeg

Electroimán - Consiste en un núcleo de hierro envuelto por un bobinado de alambre. Cuando pasa electricidad, se vuelve magnético, por lo que se llama electroimán.

Armadura - La tira magnética móvil se conoce como armadura. Cuando la corriente fluye a través del bobinado, este se energiza, produciendo un campo magnético que se usa para abrir o cerrar los puntos normalmente abiertos (N/O) o cerrados (N/C). La armadura puede moverse con corriente continua (CC) y corriente alterna (CA).

Resorte - Cuando no fluye corriente a través del bobinado en el electroimán, el resorte aleja la armadura para que el circuito no pueda completarse.

Conjuntos de contactos eléctricos - Hay dos puntos de contacto:

  • Normalmente abierto: conectado cuando el relé está activado, y desconectado

cuando está inactivo. - Normalmente cerrado: no conectado cuando el relé está activado, y conectado cuando está inactivo.

Carcasa moldeada - Los relés están cubiertos con plástico para protección.

El principio de funcionamiento del relé es simple. Cuando se suministra energía al relé, la corriente comienza a fluir a través del bobinado de control; como resultado, el electroimán comienza a energizarse. Luego, la armadura es atraída hacia el bobinado, moviendo el contacto móvil para conectar los contactos normalmente abiertos. Así, el circuito con la carga se energiza. Al desconectar el circuito ocurre un caso similar, ya que el contacto móvil será empujado hacia los contactos normalmente cerrados bajo la fuerza del resorte. De esta forma, el encendido y apagado del relé puede controlar el estado de un circuito de carga.
