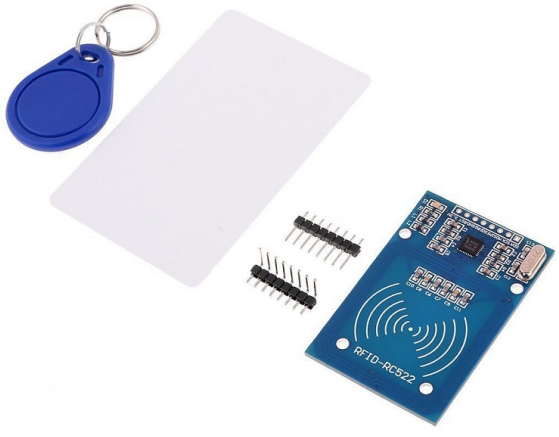

Módulo MFRC522

RFID

La identificación por radiofrecuencia (RFID, por sus siglas en inglés) se refiere a tecnologías que utilizan comunicación inalámbrica entre un objeto (o etiqueta) y un dispositivo interrogador (o lector) para rastrear e identificar automáticamente dichos objetos. El rango de transmisión de la etiqueta está limitado a varios metros desde el lector. No necesariamente se requiere una línea de visión clara entre el lector y la etiqueta.

La mayoría de las etiquetas contienen al menos un circuito integrado (IC) y una antena. El microchip almacena información y es responsable de gestionar la comunicación por radiofrecuencia (RF) con el lector. Las etiquetas pasivas no tienen una fuente de energía independiente y dependen de una señal electromagnética externa, proporcionada por el lector, para alimentar sus operaciones. Las etiquetas activas contienen una fuente de energía independiente, como una batería. Por lo tanto, pueden tener mayores capacidades de procesamiento, transmisión y rango.

../_images/image230.png

MFRC522

El MFRC522 es un chip integrado de lectura y escritura de tarjetas. Se utiliza comúnmente en radios de 13.56MHz. Lanzado por la compañía NXP, es un chip de tarjeta sin contacto de bajo voltaje, bajo costo y tamaño reducido, siendo una excelente opción para instrumentos inteligentes y dispositivos portátiles.

El MF RC522 utiliza un concepto avanzado de modulación y demodulación completamente compatible con todos los métodos y protocolos de comunicación sin contacto pasivos de 13.56MHz. Además, soporta el algoritmo de encriptación rápida CRYPTO1 para verificar productos MIFARE. El MFRC522 también es compatible con la comunicación de alta velocidad sin contacto de la serie MIFARE, con una tasa de transmisión de datos bidireccional de hasta 424kbit/s. Como un nuevo miembro de la serie de lectores altamente integrados de 13.56MHz, el MF RC522 es muy similar a los existentes MF RC500 y MF RC530, pero también presenta grandes diferencias. Se comunica con la máquina anfitriona a través de una forma serial que requiere menos cableado. Puedes elegir entre los modos SPI, I2C y UART serial (similar a RS232), lo que ayuda a reducir las conexiones, ahorrar espacio en la PCB (tamaño más pequeño) y reducir costos.
