Display de 7 Segmentos de 4 Dígitos

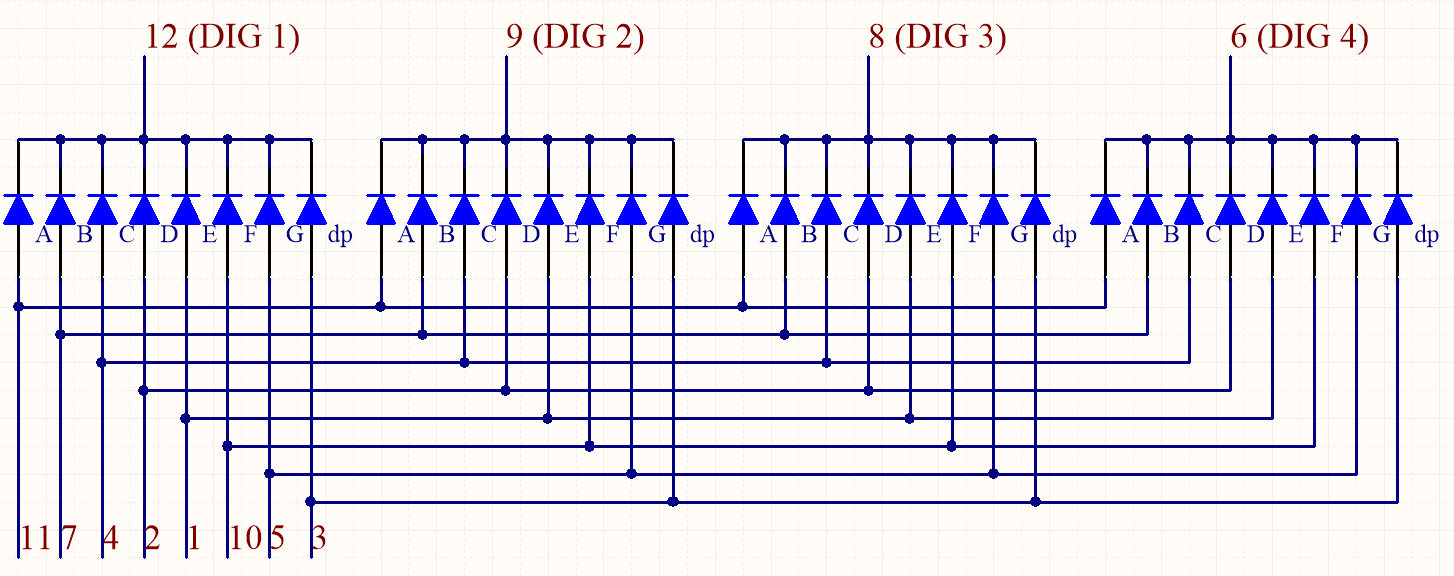

El display de 7 segmentos y 4 dígitos consiste en cuatro displays de 7 segmentos que trabajan juntos.
El display de 7 segmentos de 4 dígitos funciona de manera independiente. Utiliza el principio de persistencia visual humana para mostrar rápidamente los caracteres de cada segmento en un bucle, formando cadenas continuas.
Por ejemplo, cuando se muestra «1234» en el display, primero se muestra «1» en el primer segmento de 7, mientras que «234» no se muestra. Después de un período breve, el segundo segmento muestra «2», y los segmentos 1, 3 y 4 no muestran nada. Este proceso continúa, y los cuatro dígitos se muestran de forma alternada. Este proceso es muy corto (generalmente 5ms), y gracias al efecto de pospersistencia óptica y al principio de residuo visual, podemos ver los cuatro caracteres al mismo tiempo.
Códigos de Visualización
Para ayudarle a comprender cómo las pantallas de 7 segmentos (cátodo común) muestran números, hemos elaborado la siguiente tabla. Los números son del 0 al F que se muestran en la pantalla de 7 segmentos; (DP) GFEDCBA se refiere al LED correspondiente configurado en 0 o 1. Por ejemplo, 00111111 significa que DP y G están configurados en 0, mientras que los demás están configurados en 1. Por lo tanto, el número 0 se muestra en la pantalla de 7 segmentos, mientras que el código HEX corresponde al número hexadecimal.
Numbers |
Binary Code |
Hex Code |
|---|---|---|
0 |
00111111 |
0x3f |
1 |
00000110 |
0x06 |
2 |
01011011 |
0x5b |
3 |
01001111 |
0x4f |
4 |
01100110 |
0x66 |
5 |
01101101 |
0x6d |
6 |
01111101 |
0x7d |
7 |
00000111 |
0x07 |
8 |
01111111 |
0x7f |
9 |
01101111 |
0x6f |
A |
01110111 |
0x77 |
B |
01111100 |
0x7c |
C |
00111001 |
0x39 |
D |
01011110 |
0x5e |
E |
01111001 |
0x79 |
F |
01110001 |
0x71 |
Ejemplo
2.7 Pantalla de 7 Segmentos de 4 Dígitos (Proyecto Arduino)
