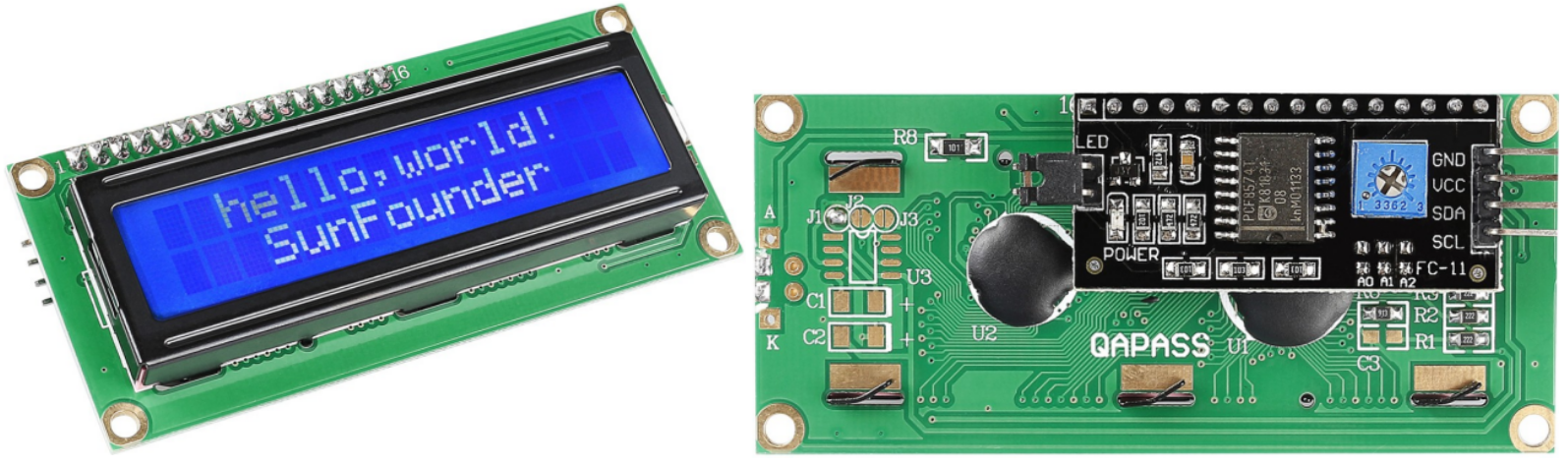

I2C LCD1602

../_images/i2c_lcd1602.png

  • GND: Tierra.

  • VCC: Suministro de voltaje, 5V.

  • SDA: Línea de datos en serie. Conectar a VCC a través de una resistencia pullup.

  • SCL: Línea de reloj en serie. Conectar a VCC a través de una resistencia pullup.

Como sabemos, aunque las pantallas LCD y otras similares mejoran considerablemente la interacción hombre-máquina, tienen una desventaja común. Al conectarse a un controlador, ocupan múltiples IOs del controlador, lo cual limita el uso de otros puertos y funciones del dispositivo.

Para resolver este problema, se desarrolló la pantalla LCD1602 con un módulo I2C. Este módulo I2C tiene integrado un chip PCF8574, que convierte datos en serie I2C a datos en paralelo para la pantalla LCD.

Dirección I2C

La dirección predeterminada es generalmente 0x27, aunque en algunos casos puede ser 0x3F.

Tomando como ejemplo la dirección por defecto 0x27, la dirección del dispositivo puede modificarse acortando las almohadillas A0/A1/A2; en el estado predeterminado, A0/A1/A2 es 1, y si se cortocircuita la almohadilla, A0/A1/A2 pasa a ser 0.

../_images/i2c_address.jpg

Retroiluminación/Contraste

La retroiluminación se puede habilitar mediante el jumper; al quitar el jumper se desactiva la retroiluminación. El potenciómetro azul en la parte posterior permite ajustar el contraste.

../_images/back_lcd1602.jpg

  • Jumper de Cortocircuito: La retroiluminación puede habilitarse con este jumper; al retirarlo, se desactiva la retroiluminación.

  • Potenciómetro: Se usa para ajustar el contraste (la claridad del texto mostrado), aumentando en sentido horario y disminuyendo en sentido antihorario.
