2.2 - Anzeige des Levels

In dieser Lektion lernen wir, wie man ein LED-Bar-Graph mit dem Raspberry Pi Pico 2 W steuert. Ein LED-Bar-Graph besteht aus 10 LEDs, die in einer Reihe angeordnet sind und typischerweise verwendet werden, um Werte wie Lautstärke, Signalstärke oder andere Messungen darzustellen. Wir werden die LEDs der Reihe nach einschalten, um einen Level-Anzeigeeffekt zu erzeugen.

img_led_bar_pin

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

KAUF-LINK

Pico 2 W Starter Kit

450+

Pico 2 W Kit

Sie können die Teile auch einzeln über die untenstehenden Links kaufen.

SN

KOMPLEMENTEINLIEFERUNG

MENGE

KAUF-LINK

1

Einführung in den Pico 2 W

1

2

Micro-USB-Kabel

1

3

Breadboard

1

KAUFEN

4

Jumper-Kabel

Mehrere

KAUFEN

5

Widerstand

10(220Ω)

KAUFEN

6

LED Bar Graph

1

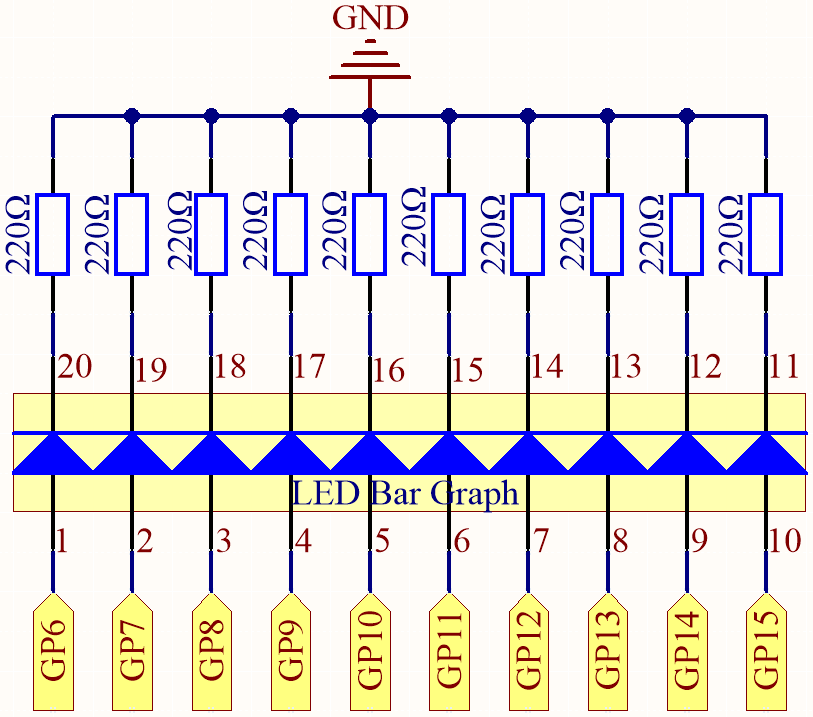

Schaltplan

sch_ledbar

Der LED-Bar-Graph enthält 10 LEDs, die jeweils einzeln steuerbar sind. Hierbei ist die Anode jeder der 10 LEDs mit GP6 bis GP15 verbunden, während die Kathode an einen 220-Ohm-Widerstand und dann an GND angeschlossen ist.

Verdrahtung

wiring_ledbar

Code schreiben

Bemerkung

  • Du kannst die Datei 2.2_display_the_level.ino unter dem Pfad pico-2w-kit-main/arduino/2.2_display_the_level öffnen.

  • Oder kopiere diesen Code in die Arduino IDE.

  • Vergiss nicht, das Board (Raspberry Pi Pico) und den richtigen Port auszuwählen, bevor du auf den Upload-Button klickst.

// Definiere die GPIO-Pins, die mit dem LED-Bar-Graph verbunden sind
const int ledPins[] = {6, 7, 8, 9, 10, 11, 12, 13, 14, 15};

void setup() {
  // Initialisiere jeden Pin als Ausgang
  for (int i = 0; i < 10; i++) {
    pinMode(ledPins[i], OUTPUT);
  }
}

void loop() {
  // Schalte die LEDs der Reihe nach ein
  for (int i = 0; i < 10; i++) {
    digitalWrite(ledPins[i], HIGH); // LED einschalten
    delay(500);                     // Warte 500 Millisekunden
    digitalWrite(ledPins[i], LOW);  // LED ausschalten
    delay(500);                     // Warte 500 Millisekunden
  }
}

Nach dem Hochladen des Codes sollten die LEDs auf dem Bar-Graph nacheinander aufleuchten und so einen Level-Anzeigeeffekt erzeugen. Jede LED wird für eine halbe Sekunde eingeschaltet und dann ausgeschaltet, bevor die nächste LED aufleuchtet.

Code verstehen

  1. Definition der LED-Pins:

    Erstelle ein Array ledPins, das die GPIO-Pinnummern speichert, die mit jeder LED auf dem Bar-Graph verbunden sind.

    const int ledPins[] = {6, 7, 8, 9, 10, 11, 12, 13, 14, 15};

  2. Initialisierung der Pins:

    In der Funktion setup() setzen wir jeden Pin im Array ledPins als Ausgang.

    void setup() {
  for (int i = 0; i < 10; i++) {
    pinMode(ledPins[i], OUTPUT);
  }
}

  3. Steuern der LEDs:

    In der Funktion loop() verwenden wir eine for-Schleife, um jede LED der Reihe nach zu steuern. Wir schalten sie ein, warten 500 Millisekunden, schalten sie aus und warten weitere 500 Millisekunden, bevor die nächste LED eingeschaltet wird.

    void loop() {
  for (int i = 0; i < 10; i++) {
    digitalWrite(ledPins[i], HIGH);
    delay(500);
    digitalWrite(ledPins[i], LOW);
    delay(500);
  }
}

Weitere Experimente

  • Reihenfolge umkehren: Ändere den Code, um die LEDs in umgekehrter Reihenfolge einzuschalten.

  • Bounce-Effekt erstellen: Nachdem die letzte LED erreicht ist, lass die Reihenfolge zurück zur ersten LED umkehren.

    void loop() {
  // Aufsteigende Reihenfolge
  for (int i = 0; i < 10; i++) {
    digitalWrite(ledPins[i], HIGH);
    delay(200);
    digitalWrite(ledPins[i], LOW);
  }
  // Absteigende Reihenfolge
  for (int i = 8; i >= 0; i--) {
    digitalWrite(ledPins[i], HIGH);
    delay(200);
    digitalWrite(ledPins[i], LOW);
  }
}

  • Geschwindigkeit anpassen: Ändere die Verzögerungszeiten, um die Geschwindigkeit der LEDs zu erhöhen oder zu verringern.

Fazit

In dieser Lektion hast du gelernt, wie man mehrere LEDs mit dem Raspberry Pi Pico steuert und visuelle Effekte mithilfe einfacher Programmierkonstrukte wie Schleifen und Verzögerungen erstellt. Dieses grundlegende Wissen ist entscheidend für fortgeschrittene Projekte, die LED-Displays und Indikatoren verwenden.
