2.4 Buntes Licht

In dieser Lektion werden wir erforschen, wie man verschiedene Farben mit einer RGB-LED und dem Raspberry Pi Pico 2 erzeugt. Durch die Anpassung der Intensität der roten, grünen und blauen Komponenten können wir Licht mischen und eine breite Palette von Farben erzeugen. Dieses Konzept basiert auf der additiven Methode der Farbmischung.

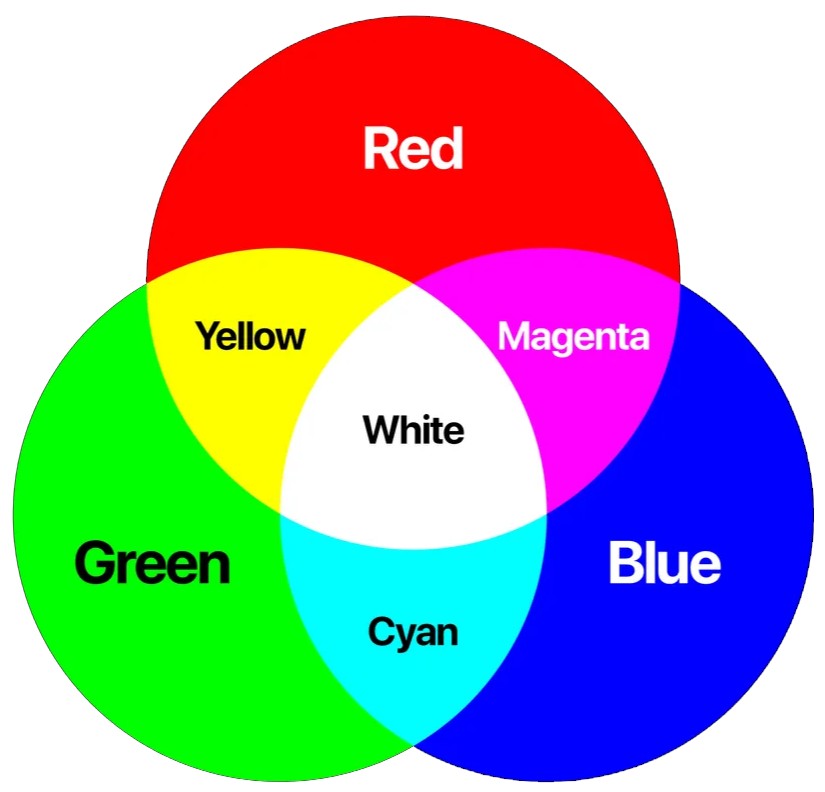

Was ist additive Farbmischung?

Additive Farbmischung beinhaltet das Kombinieren verschiedener Lichtfarben, um neue Farben zu erzeugen. Wenn rotes, grünes und blaues Licht in verschiedenen Intensitäten kombiniert werden, können sie jede Farbe im sichtbaren Spektrum erzeugen. Zum Beispiel:

Rot + Grün = Gelb
Rot + Blau = Magenta
Grün + Blau = Cyan
Rot + Grün + Blau = Weiß

Was Sie benötigen

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Newton Lab Kit	450+	Newton Lab Kit

Sie können sie auch einzeln über die unten stehenden Links kaufen.

SN	KOMPONENTE	MENGE	LINK
1	Raspberry Pi Pico 2	1	KAUFEN
2	Micro USB Kabel	1
3	Steckbrett	1	KAUFEN
4	Jumperkabel	Mehrere	KAUFEN
5	Widerstand	3(1-330Ω, 2-220Ω)	KAUFEN
6	RGB-LED	1	KAUFEN

Schaltplan

sch_rgb

Die PWM-Pins GP13, GP14 und GP15 steuern die Rot-, Grün- und Blau-Pins der RGB-LED und verbinden den gemeinsamen Kathodenpin mit GND. Dies ermöglicht es der RGB-LED, eine bestimmte Farbe anzuzeigen, indem Licht auf diesen Pins mit unterschiedlichen PWM-Werten überlagert wird.

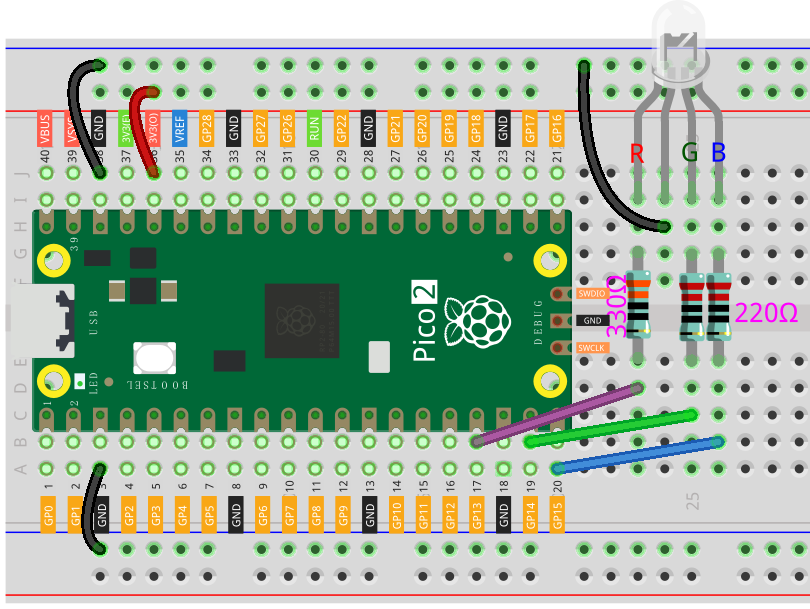

Verdrahtungsdiagramm

Die RGB-LED hat 4 Pins: der längste Pin ist der gemeinsame Kathodenpin, der üblicherweise mit GND verbunden wird; der linke Pin neben dem längsten Pin ist Rot; und die zwei Pins rechts sind Grün und Blau.

Wir verwenden einen höheren Widerstand für die rote LED, da sie typischerweise heller ist als die grünen und blauen LEDs bei gleichem Strom.

wiring_rgb

Schreiben des Codes

Hier können wir unsere Lieblingsfarbe in Zeichensoftware (wie Paint) wählen und sie mit der RGB-LED anzeigen.

Bemerkung

Sie können die Datei 2.4_colorful_light.ino aus newton-lab-kit/arduino/2.4_colorful_light öffnen.
Oder kopieren Sie diesen Code in Arduino IDE.
Wählen Sie das Raspberry Pi Pico 2 Board und den richtigen Port, dann klicken Sie auf „Upload“.

// Define the GPIO pins connected to the RGB LED
const int redPin = 13;   // Red pin
const int greenPin = 14; // Green pin
const int bluePin = 15;  // Blue pin

void setup() {
  // Initialize each RGB LED pin as an output
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

// Function to set the color
void setColor(unsigned char red, unsigned char green, unsigned char blue) {
  analogWrite(redPin, red);
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}

void loop() {
  // Red color
  setColor(255, 0, 0);
  delay(1000);

  // Green color
  setColor(0, 255, 0);
  delay(1000);

  // Blue color
  setColor(0, 0, 255);
  delay(1000);

  // Yellow color (Red + Green)
  setColor(255, 255, 0);
  delay(1000);

  // Cyan color (Green + Blue)
  setColor(0, 255, 255);
  delay(1000);

  // Magenta color (Red + Blue)
  setColor(255, 0, 255);
  delay(1000);

  // White color (Red + Green + Blue)
  setColor(255, 255, 255);
  delay(1000);

  // Turn off
  setColor(0, 0, 0);
  delay(1000);
}

Nach dem Hochladen des Codes sollte die RGB-LED durch Rot, Grün, Blau, Gelb, Cyan, Magenta, Weiß und dann Ausschalten zyklisch durchlaufen, wobei jede Farbe für eine Sekunde angezeigt wird.

Verständnis des Codes

Definition der Pins:

Zuweisen der GPIO-Pins, die mit den RGB-LED-Komponenten verbunden sind.
```
const int redPin = 13;
const int greenPin = 14;
const int bluePin = 15;
```

Initialisierung der Pins:

Einstellen der RGB-LED-Pins als Ausgänge.

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

Einstellen der Farbe:

Die Funktion setColor verwendet PWM (Pulsweitenmodulation), um die Helligkeit jeder Farbkomponente anzupassen.

void setColor(unsigned char red, unsigned char green, unsigned char blue) {
  analogWrite(redPin, red);
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}

Durchlaufen der Farben:

In der Funktion loop() rufen wir setColor() mit verschiedenen Werten auf, um verschiedene Farben anzuzeigen, jeweils gefolgt von einer einsekündigen Verzögerung.
```
void loop() {
  // Red color
  setColor(255, 0, 0);
  delay(1000);
  ...

  // Turn off
  setColor(0, 0, 0);
  delay(1000);
}
```

Experimentieren mit Farben

Sie können eigene Farben erstellen, indem Sie die Werte, die an setColor() übergeben werden, anpassen. Die Werte reichen von 0 (aus) bis 255 (volle Helligkeit). Zum Beispiel:

Orange: setColor(255, 165, 0);
Purple: setColor(128, 0, 128);

Um RGB-Werte für spezifische Farben zu finden, können Sie ein Farbwähler-Tool oder Software wie Paint verwenden.

Fazit

In dieser Lektion haben Sie gelernt, wie man eine RGB-LED mit dem Raspberry Pi Pico steuert und wie man verschiedene Farben durch Mischen von rotem, grünem und blauem Licht erzeugt. Dieses Wissen ist grundlegend für Projekte, die LED-Displays, Stimmungslichter oder jede Anwendung, die Farbsteuerung erfordert, involvieren.
