2.11 Sistema di Retromarcia

In questo progetto abbiamo utilizzato un modulo ultrasonico e un cicalino attivo per creare un sistema di allarme per la retromarcia. Il modulo ultrasonico viene utilizzato per rilevare la distanza, e il cicalino emette suoni di allarme di diverse frequenze a seconda della distanza.

Componenti necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kepler Kit

450+

Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link qui sotto.

SN

COMPONENTE

QUANTITÀ

LINK

1

Introduzione al Pico W

1

ACQUISTA

2

Cavo Micro USB

1

3

Breadboard

1

ACQUISTA

4

Cavi Jumper

Diversi

ACQUISTA

5

Transistor

1(S8050)

ACQUISTA

6

Resistenza

1(1KΩ)

ACQUISTA

7

Cicalino attivo Cicalino

1

8

Modulo Ultrasonico

1

ACQUISTA

Cablaggio

reversing_system0

  • I pin Echo e Trig del modulo ultrasonico sono collegati contemporaneamente a GP15, in modo che il modulo invii e riceva segnali da GP15.

  • Il pin centrale del transistor collegato al cicalino è collegato a GP14 tramite una resistenza da 1kΩ.

Codice

Nota

  • Puoi fare riferimento all’immagine sottostante per scrivere il codice trascinando e rilasciando.

  • Importa 2.11_reversing_system.png dal percorso kepler-kit-main\piper. Per tutorial dettagliati, fai riferimento a Importa il Codice.

reversing_system

  • Dopo aver collegato Pico W, fai clic sul pulsante Start e il codice inizierà a funzionare.

  • Quando la distanza di rilevamento ultrasonico è inferiore a 5 cm, il cicalino emette un suono acuto (0,1s).

  • Quando la distanza di rilevamento è compresa tra 5 e 10 cm, il cicalino emette un suono leggermente più lento (0,5s).

  • Quando la distanza di rilevamento è superiore a 10 cm, viene emesso un segnale acustico ogni 1 secondo.

Come funziona?

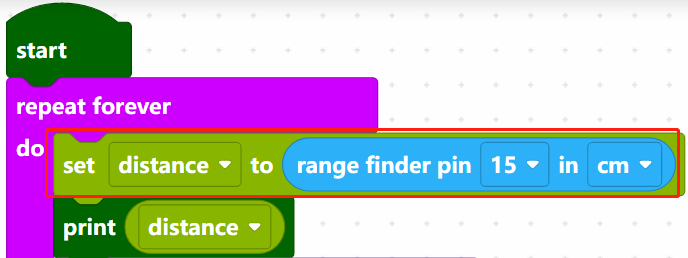

reversing_system1

Leggi la distanza (in cm) rilevata dall’ultrasonico e memorizzala nella variabile [distance].

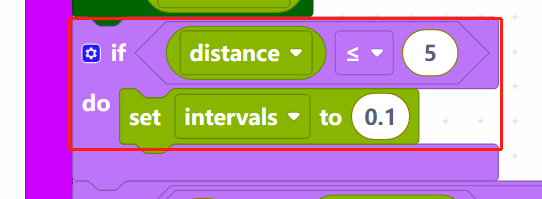

reversing_system2

Quando la distanza è inferiore o uguale a 5, imposta la variabile [intervals] su 0,1s. La variabile [intervals] rappresenta l’intervallo tra i suoni del cicalino.

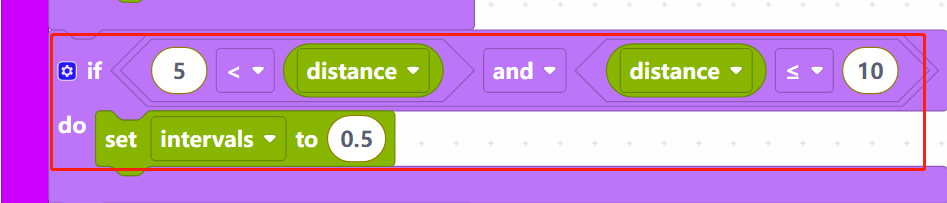

reversing_system3

Quando la distanza è maggiore di 5 e inferiore o uguale a 10, imposta [intervals] su 0,5s.

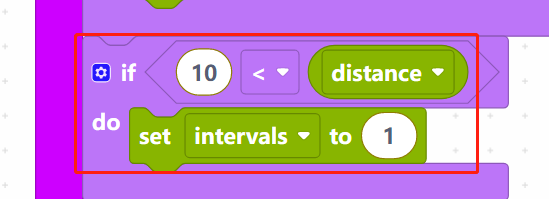

reversing_system4

Quando la distanza è maggiore di 10, imposta il tempo di [intervals] su 1s.

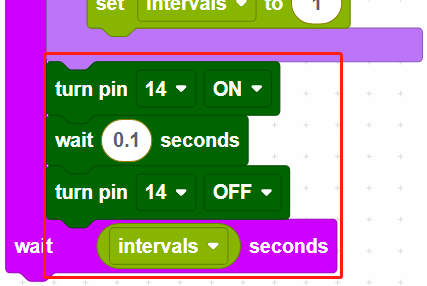

reversing_system5

Infine, fai suonare il cicalino ogni [intervals] secondi.
