レッスン10：RGB LEDストリップで道を照らそう

マーズローバーは熟練した探検家になりましたが、今度はカラフルな個性を加えましょう！このレッスンでは、あらゆる色に光るRGB LEDストリップでローバーを変身させます。

SF映画の宇宙船のように、GalaxyRVRが進路を照らしているところを想像してみてください：

  • 前進時は緑色に光る

  • 停止時は赤色に光る

  • 旋回時は黄色に点滅

  • 楽しいカラーショーも！

これらの素晴らしいライトをプログラミングし、ローバーの動きと同期させる方法を学びます。自分だけの光る火星探検機を作成する準備をしましょう！

学習目標

  • RGB LEDストリップの仕組みとプログラミング方法を発見する

  • Mammoth Codingを使用して色を制御し、照明効果を作成する方法を学ぶ

  • 火星探検ミッション用の信号色とライトをデザインする

RGB LEDストリップで光の魔法を探る

自分だけの虹を作りたいと思ったことはありませんか？今ならできます！RGB LEDストリップを使えば、マーズローバーを想像できるあらゆる色に光らせることができます。カラフルな光の魔法を発見しましょう！

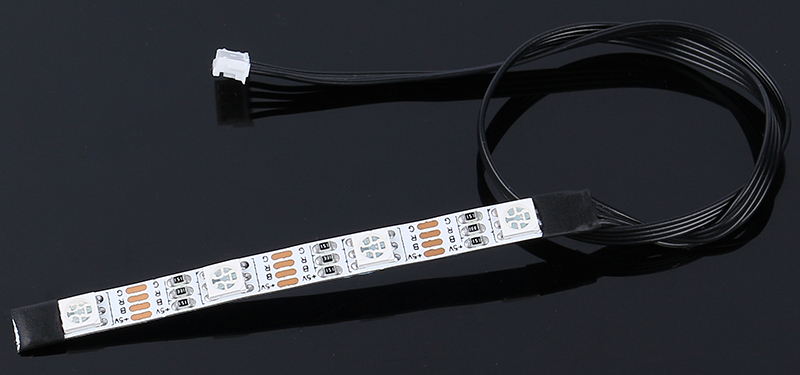

../_images/4_rgb_strip2.jpg

LEDストリップの4つの重要なピン：

  • +5V - すべてのライトにエネルギーを与える電源ピン（5Vの電力が必要）

  • B - 青色の光を制御

  • R - 赤色の光を制御

  • G - 緑色の光を制御

../_images/rgb_50502.jpg

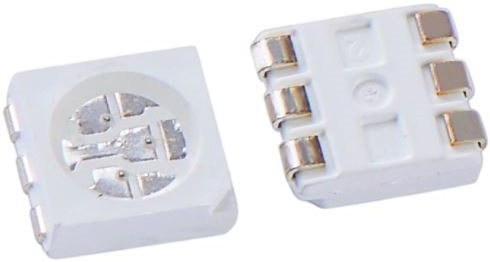

図工の時間に三原色について学んだことを覚えていますか？絵の具を混ぜるのと同じように、各LEDは赤、青、緑の光を混ぜ合わせて素晴らしい色を作り出せます！各「5050」LEDは、3色すべてを含む小さな色の工場のようなものです。

../_images/rgb_5050_sche2.png

これらの色の工場はすべて、フレキシブル回路（カラフルな電気高速道路のようです！）で接続されています。電源ピンは一緒に接続され、各色のピンにはそれぞれ独自の特別な経路があります。

../_images/rgb_strip_sche2.png

最もエキサイティングな部分は？すべてのLEDを同時に色を変えるようにプログラムできることです！わずか数個のコードブロックで、自分だけのライトショーを作成することを想像してみてください。マーズローバーの冒険を照らし出す準備をしましょう！

ライトを輝かせよう

  1. まず、アプリをGalaxyRVRに接続する を行います。

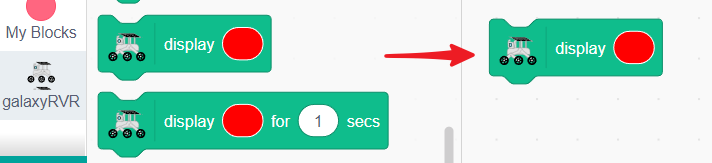

  2. それでは、GalaxyRVRを光らせましょう！「色を表示」ブロックをドラッグして開始します。

    ../_images/9_rgb_block.png

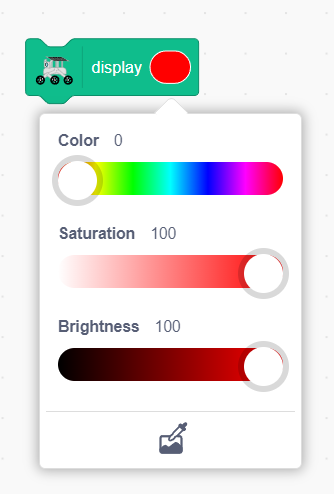

  3. カラーメニューから好きな色を選びます。

    ../_images/9_rgb_color.png

  4. ブロックをクリックすると、GalaxyRVRが選んだ色で光ります！

カラーコントローラーの作成

次に、インタラクティブなカラーコントローラーを作りましょう！ステージ上にカラフルなボタンを作成し、タップするとGalaxyRVRのライトが変わります。

  1. まず、既存のスプライトをすべて削除して、まっさらな状態から始めます。

    ../_images/6_animate_delete.png

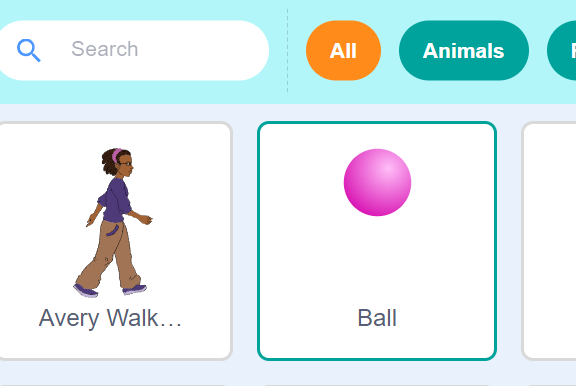

  2. ライブラリからBallスプライトを追加します。このスプライトには複数の色のコスチュームが付属しているので最適です。

    ../_images/9_animate_rgb_ball.png

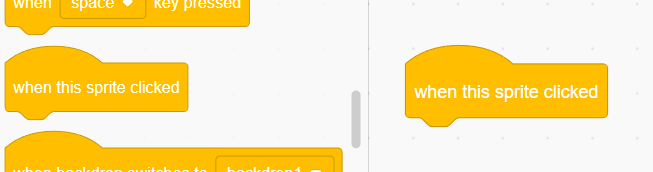

  3. 「このスプライトがクリックされたとき」ブロックを追加します。これにより、ボールをタップしたときに動作が発生します。

    ../_images/9_animate_rgb_when.png

  4. 「色を表示」ブロックを接続してGalaxyRVRを光らせます。

    ../_images/9_animate_rgb_display.png

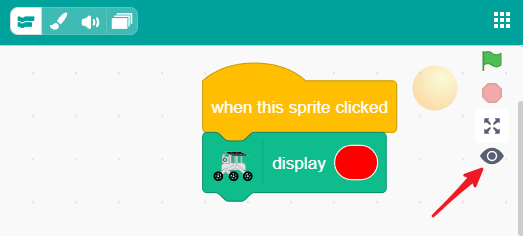

  5. 小さな画面では、目のボタンをクリックしてステージが表示されていることを確認します。

    ../_images/9_animate_rgb_eye.png

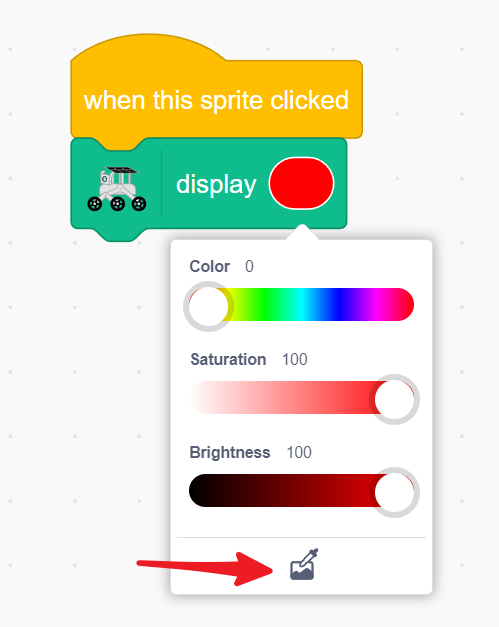

  6. 表示ブロックの色ボックスをクリックし、下部のカラーピッカーボタンをクリックします。

    ../_images/9_animate_rgb_pick.png

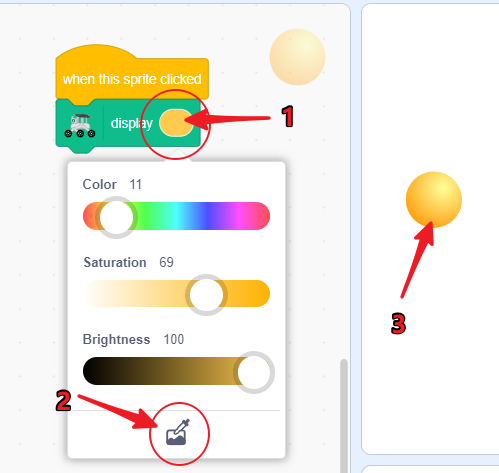

  7. ステージエリアを長押しすると、虫眼鏡が表示されます！ボールスプライトの上で離して、その色をコピーします。

    ../_images/9_animate_rgb_pick_color_n.png

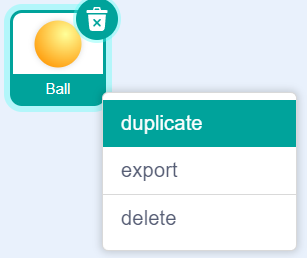

  8. ボールスプライトを長押しして複製し、さらにカラーボタンを作成します。

    ../_images/9_animate_rgb_duplicate.png

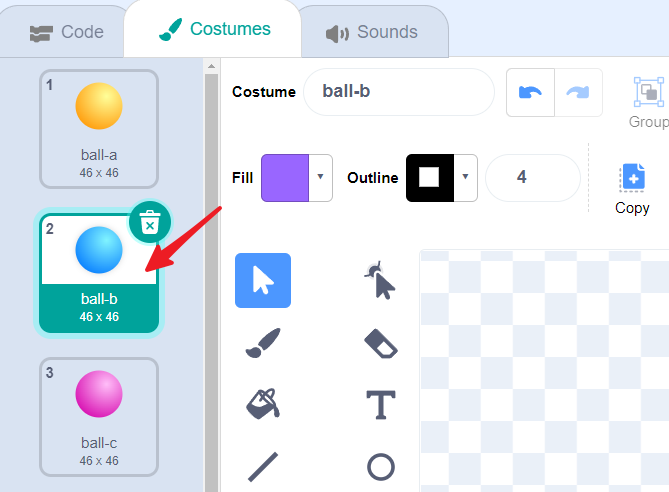

  9. 各複製のコスチュームを切り替えて、異なる色に変更します。

    ../_images/9_animate_rgb_change_costume.png

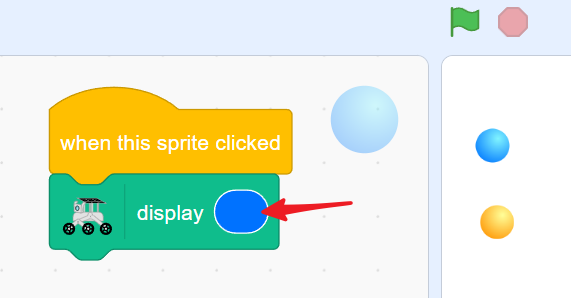

  10. 新しい色ごとに、カラーピッカーを使用して表示ブロックをスプライトの現在の色に合わせます。

../_images/9_animate_rgb_pick_blue.png

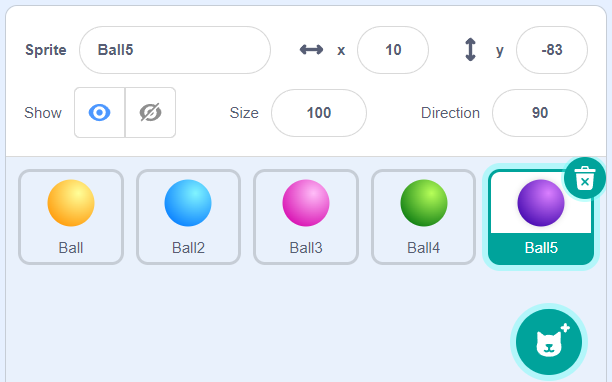

  1. 5つの異なるカラーボタンができるまで繰り返します！

../_images/9_animate_rgb_ball5.png

ステージ上の色のついたボールをタップすると、GalaxyRVRがその色に光ります！タップするだけで、自分だけのライトショーを作成できます。

GalaxyRVRの信号灯を実際に使ってみよう

方向指示器ライト

光の色と動きを組み合わせて、GalaxyRVRの信号灯を作りましょう！車に方向指示器があるように、ローバーは動くときに異なる色で光ります。

  1. まず、アプリをGalaxyRVRに接続する を行います。

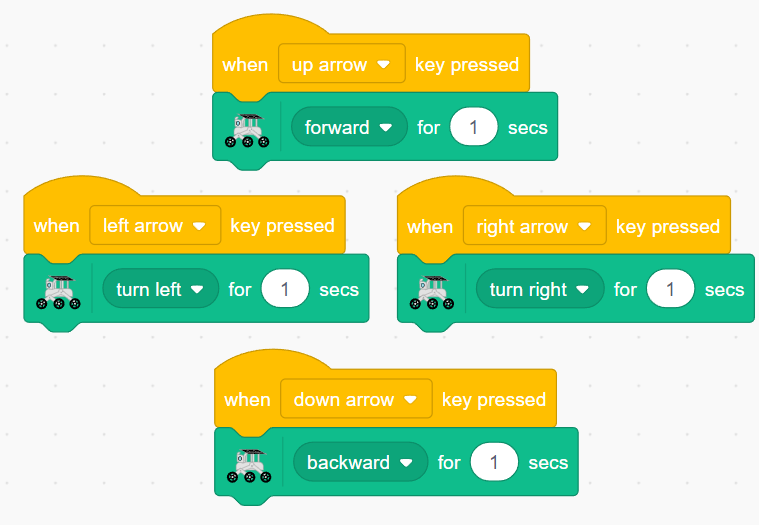

  2. 次に、4方向すべての移動ブロックで方向キーを設定します。

    ../_images/9_rgb_move.png

  3. 各方向に色表示を追加します：

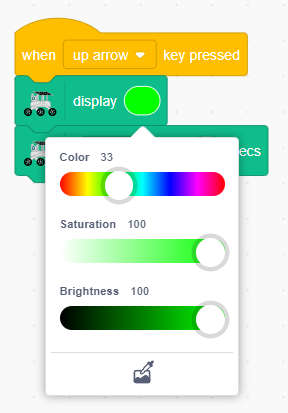

    • 前進時は緑色のライト

    ../_images/9_rgb_green.png

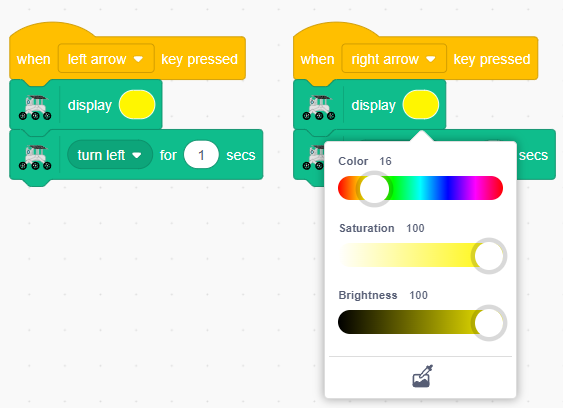

    • 左折・右折時は黄色のライト

    ../_images/9_rgb_yellow.png

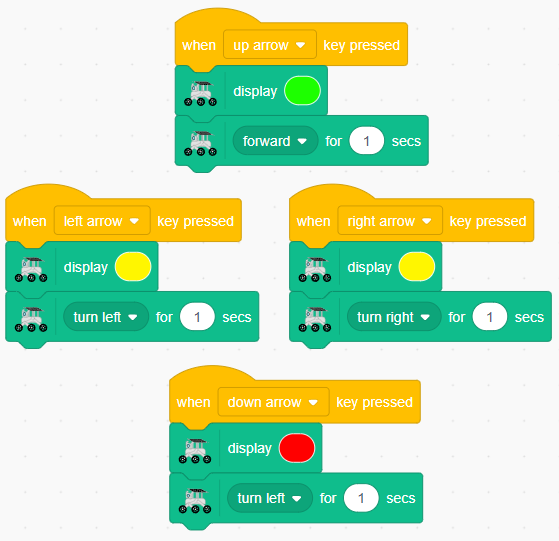

    • 後退時は赤色のライト

    ../_images/9_rgb_red.png

方向キーを押すと、GalaxyRVRが動き、対応する色で光ります！

呼吸灯効果

ローバーが停止しているときに、ゆっくり明るくなったり暗くなったりするクールな呼吸灯を作成しましょう。まるで息をしているかのようです！

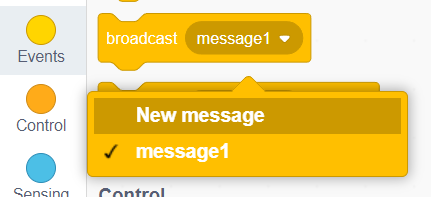

  1. 「停止」という新しいブロードキャストメッセージを作成して、ローバーが動いていないことを知らせます。

    ../_images/9_rgb_new_message.png

    注釈

    ブロードキャストメッセージは、適切なタイミングで特定のアクションをトリガーすることでコードを整理し、プログラムをよりクリーンで理解しやすくします。

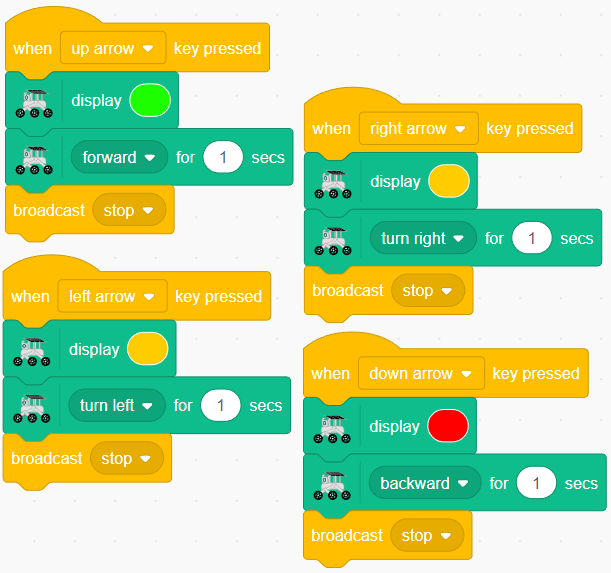

  2. 各移動コマンドの後にこのブロードキャストを追加します。

    ../_images/9_rgb_new_boardcast.png

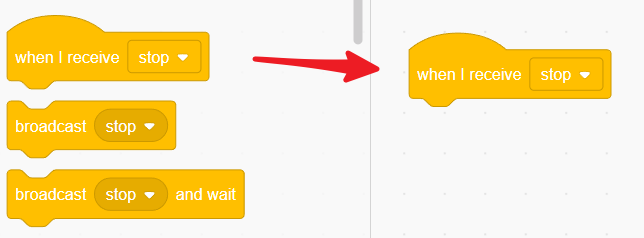

  3. 「[停止] を受け取ったとき」ブロックを作成して、呼吸灯を開始します。

    ../_images/9_rgb_when_receive.png

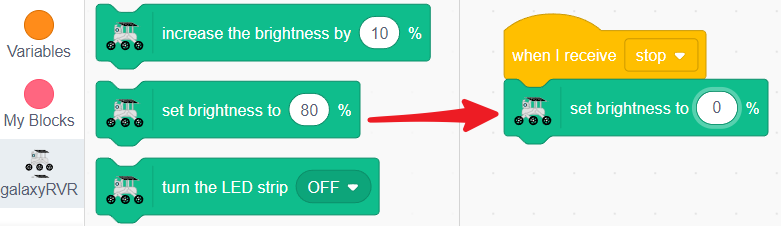

  4. 明るさを0%に設定して、完全に暗い状態から始めます。

    ../_images/9_rgb_set_bright.png

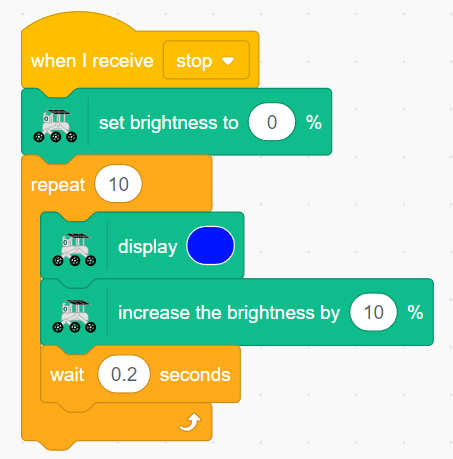

  5. リピートループを使用して、青色のライトの明るさを0.2秒ごとに10%ずつ徐々に上げます。

    ../_images/9_rgb_increase.png

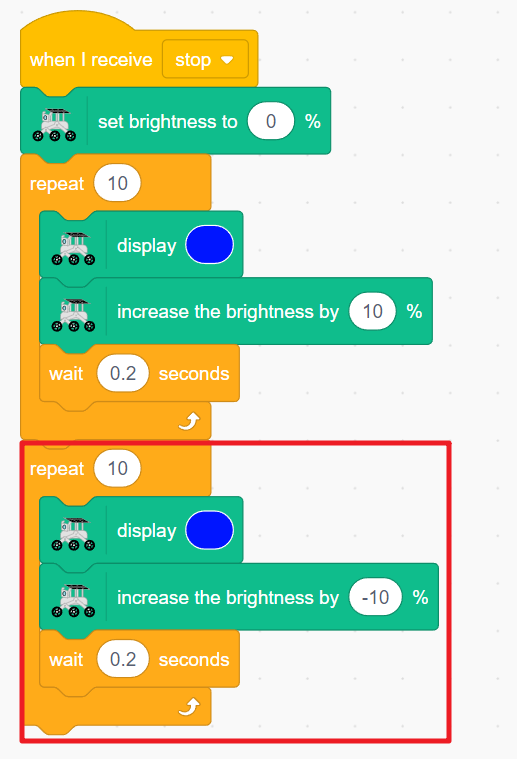

  6. 次に、明るさを徐々に下げて、1回の呼吸サイクルを完了します。

    ../_images/9_rgb_decrease.png

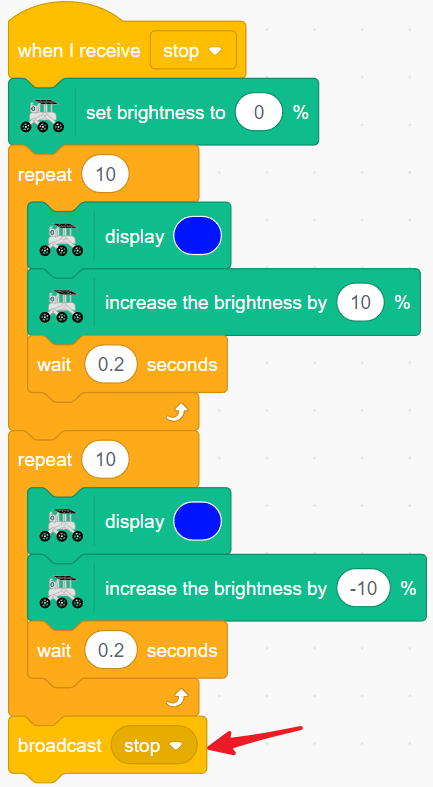

  7. 再度「停止」をブロードキャストして、呼吸効果を継続させます。

    ../_images/9_rgb_stopagain.png

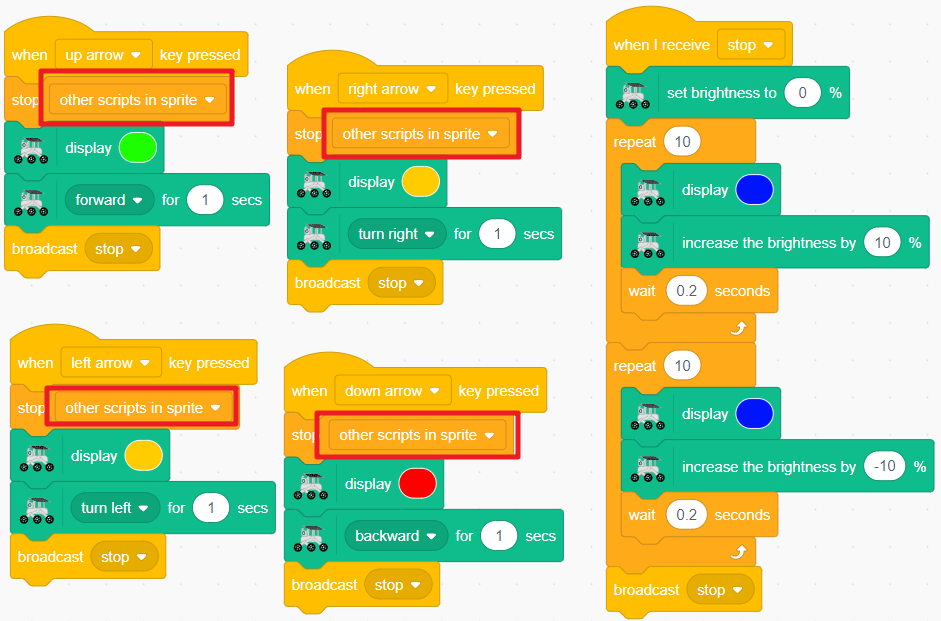

  8. 各キーイベントの最後に「他のスクリプトを止める」を追加して、色の競合を防ぎます。

    ../_images/9_rgb_stop.png

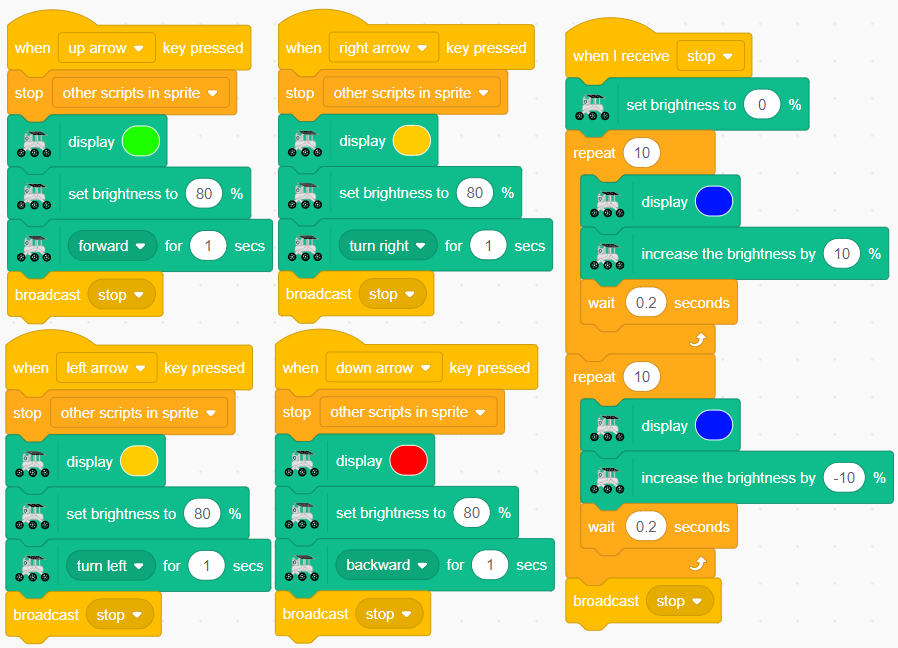

  9. 各方向キーイベントでライトの明るさをリセットします。

    ../_images/9_rgb_set_bright_each.png

これで、GalaxyRVRは移動中に色付きの信号で光り、停止中は青い呼吸灯で優しく脈動します！

RGBモジュール関連ブロック

  • GalaxyRVRを好きな色で光らせます。

    • 色パッチをクリックして好きな色を選択

    ../_images/rgb_display.png

  • GalaxyRVRを指定した時間だけ光らせます。

    • 任意の色を選択

    • ライトが点灯する時間を設定

    ../_images/rgb_display_1s.png

  • 赤、緑、青の光を混ぜてカスタムカラーを作成します。色のフェードプロジェクトに最適です！

    • R：赤の明るさ（0～255）

    • G：緑の明るさ（0～255）

    • B：青の明るさ（0～255）

    ../_images/rgb_display_RGB.png

  • カスタムRGBカラーを設定時間表示します。

    • 赤、緑、青の値を調整（0～255）

    • 表示時間を設定

    ../_images/rgb_display_RGB_1s.png

  • ライトの明るさを設定します（0～100%）。

    ../_images/rgb_set_brightness.png

  • ライトを明るくしたり暗くしたりします。負の数を使用すると明るさが減少します。

    ../_images/rgb_increase_brightness.png

  • RGBライトをオンまたはオフにします。

    ../_images/rgb_turn_on.png
