Audio-Modul und Lautsprecher

Audio-Verstärkermodul

../_images/audio_module.jpg

Das Audio-Verstärkermodul enthält einen HXJ8002 Audio-Leistungsverstärkerchip. Dieser Chip ist ein Leistungsverstärker mit geringer Stromversorgung, der 3W durchschnittliche Audiokraft für eine 3Ω BTL-Last bei niedriger harmonischer Verzerrung (unter 10% Schwellenverzerrung bei 1 kHz) aus einer 5V Gleichstromquelle liefern kann. Dieser Chip kann Audiosignale ohne jegliche Koppelkondensatoren oder Bootstrap-Kondensatoren verstärken.

Das Modul kann mit einer Gleichstromquelle von 2,0V bis 5,5V und 10mA Betriebsstrom (0,6uA für typischen Standby-Strom) betrieben werden und erzeugt einen leistungsstarken, verstärkten Klang in einem 3Ω, 4Ω oder 8Ω Impedanz-Lautsprecher. Dieses Modul verfügt über verbesserte Knack- und Knall-Schaltkreise, die das Übergangsrauschen beim Ein- und Ausschalten erheblich reduzieren. Die winzige Größe neben hoher Effizienz und geringer Stromversorgung macht es weit verbreitet in tragbaren und batteriebetriebenen Projekten und Mikrocontrollern einsetzbar.

  • IC: HXJ8002

  • Eingangsspannung: 2V ~ 5,5V

  • Standby-Modus Strom: 0,6uA (typischer Wert)

  • Ausgangsleistung: 3W (3Ω Last), 2,5W (4Ω Last), 1,5W (8Ω Last)

  • Ausgangsimpedanz des Lautsprechers: 3Ω, 4Ω, 8Ω

  • Größe: 19,8mm x 14,2mm

Lautsprecher

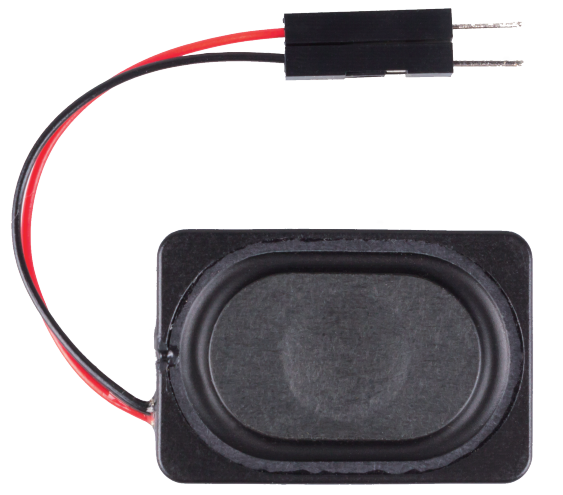

../_images/speaker_pic.png

  • Größe: 20x30x7mm

  • Impedanz: 8ohm

  • Nennleistung: 1,5W

  • Maximale Eingangsleistung: 2,0W

  • Kabellänge: 10cm

../_images/2030_speaker.png

Die Größentabelle ist wie folgt：
