DHT11 Feuchtigkeits- und Temperatursensor

Der digitale Temperatur- und Feuchtigkeitssensor DHT11 ist ein zusammengesetzter Sensor, der einen kalibrierten digitalen Signaloutput für Temperatur und Feuchtigkeit enthält. Die Technologie spezialisierter digitaler Module sowie die Temperatur- und Feuchtigkeitssensorik werden eingesetzt, um hohe Zuverlässigkeit und exzellente Langzeitstabilität des Produkts zu gewährleisten.

Der Sensor umfasst einen resistiven Feuchtigkeitssensor und ein NTC-Temperaturmessgerät, verbunden mit einem leistungsfähigen 8-Bit-Mikrocontroller.

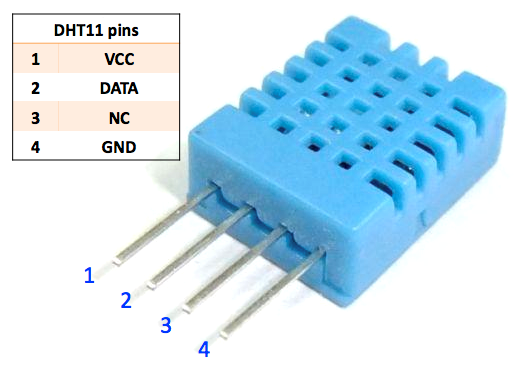

Nur drei Pins stehen zur Verfügung: VCC, GND und DATA. Der Kommunikationsprozess beginnt damit, dass die DATA-Leitung Startsignale an DHT11 sendet. DHT11 empfängt diese Signale und sendet ein Antwortsignal zurück. Anschließend empfängt der Host das Antwortsignal und beginnt, 40 Bit Feuchtigkeits- und Temperaturdaten zu empfangen (8 Bit Feuchtigkeit ganz, 8 Bit Feuchtigkeit Dezimal, 8 Bit Temperatur ganz, 8 Bit Temperatur Dezimal, 8 Bit Prüfsumme).

Eigenschaften

1. Feuchtigkeitsmessbereich: 20 - 90% RH

2. Temperaturmessbereich: 0 - 60℃

3. Ausgabe digitaler Signale für Temperatur und Feuchtigkeit

4. Betriebsspannung: DC 5V; PCB-Größe: 2,0 x 2,0 cm

5. Genauigkeit der Feuchtigkeitsmessung: ±5% RH

6. Genauigkeit der Temperaturmessung: ±2℃

• DHT11 Datenblatt

Beispiele

• 5.13 Temperatur - Feuchtigkeit (Arduino-Projekt)

• 6.6 Pflanzenüberwachung (Arduino-Projekt)

• 8.6 Temperatur- und Feuchtigkeitsüberwachung mit Adafruit IO (Arduino-Projekt)

• 5.13 Temperatur - Feuchtigkeit (MicroPython-Projekt)

• 6.8 Pflanzenüberwachung (MicroPython-Projekt)
