Botón

Descripción general

En esta lección, aprenderás a controlar un LED usando un botón con Arduino. Los botones y los LEDs son componentes fundamentales en una amplia gama de dispositivos electrónicos, como controles remotos, linternas e instalaciones interactivas. En esta configuración, se utiliza un botón como dispositivo de entrada para controlar el estado de un LED, que sirve como dispositivo de salida.

El botón está conectado al pin 12 en la placa Arduino Uno R4, y el LED está conectado al pin 13. Cuando se presiona el botón, se envía una señal al Arduino, activando el LED. Por el contrario, cuando se suelta el botón, el LED se apaga. Este mecanismo simple pero efectivo puede ser la base para proyectos más complejos, como sistemas de automatización del hogar, pantallas interactivas y mucho más.

Al final de esta lección, comprenderás cómo leer la entrada de un botón y usarla para controlar un LED, obteniendo así una comprensión básica de las operaciones de entrada/salida con Arduino.

Componentes necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Elite Explorer Kit	300+	Elite Explorer Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN A LOS COMPONENTES	ENLACE DE COMPRA
Arduino Uno R4 WiFi	-
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
Capacitor	COMPRAR
Botón	COMPRAR

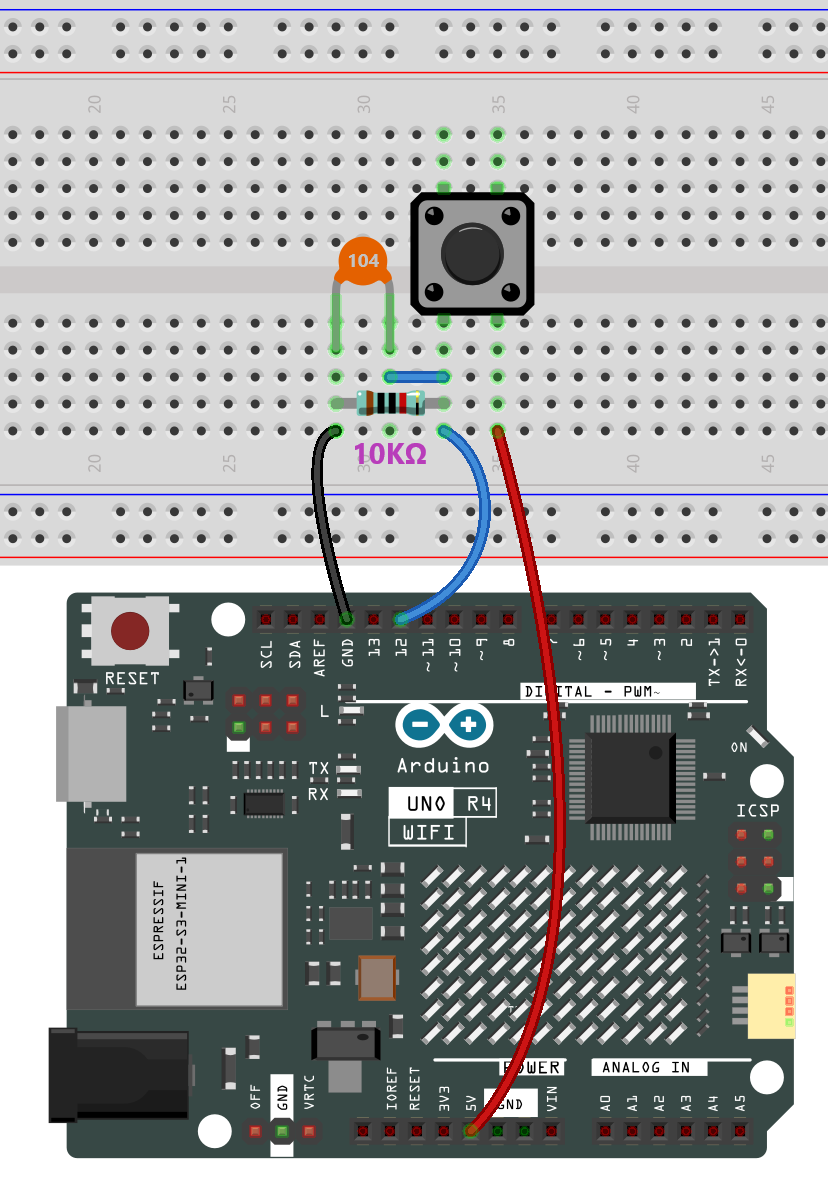

Conexión

Diagrama esquemático

Conecta un extremo del botón al pin 12, que está conectado a una resistencia pull-down y un condensador de 0.1uF (104) (para eliminar el jitter y obtener un nivel estable cuando el botón está funcionando). Conecta el otro extremo de la resistencia a GND y uno de los pines del otro extremo del botón a 5V. Cuando se presiona el botón, el pin 12 recibe 5V (ALTO) y al mismo tiempo se configura el pin 13 (integrado con un LED) como ALTO. Luego, al soltar el botón (el pin 12 cambia a BAJO), el pin 13 se pone en BAJO. Así, veremos que el LED se enciende y apaga alternativamente cuando se presiona y suelta el botón.

Código

Nota

Puedes abrir el archivo 18-button.ino directamente en la ruta elite-explorer-kit-main\basic_project\18-button.
O copia este código en Arduino IDE.

Análisis del Código

Definir constantes y variables

En este segmento, se definen los números de pin para el botón y el LED. Además, se declara una variable buttonState para almacenar el estado actual del botón.
```
const int buttonPin = 12;
const int ledPin = 13;
int buttonState = 0;
```
Función de configuración

La función setup() se ejecuta una vez cuando la placa Arduino se inicia. Se establecen los modos de pin para el botón y el LED utilizando la función pinMode.
```
void setup() {
  pinMode(buttonPin, INPUT);
  pinMode(ledPin, OUTPUT);
}
```
Bucle principal

La función loop() se ejecuta repetidamente. Dentro de este bucle, se utiliza la función digitalRead() para leer el estado del botón. Dependiendo de si el botón está presionado o no, el LED se enciende o apaga.
```
void loop() {
  buttonState = digitalRead(buttonPin);
  if (buttonState == HIGH) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }
}
```
