2.2.2 サーミスタ(MCP3008)

注釈

../_images/mcp3008_and_adc0834.jpg

キットのバージョンにより、 ADC0834 または MCP3008 が含まれています。 該当するセクションを参照してください。

はじめに

フォトレジスタが光を検出できるのと同様に、サーミスタは温度に応じて抵抗値が変化する電子部品です。 温度制御、例えば過熱警報などの機能を実現できます。

必要な部品

このプロジェクトで使用する部品は以下の通りです。

../_images/list2_2.2.2_thermistor1.png

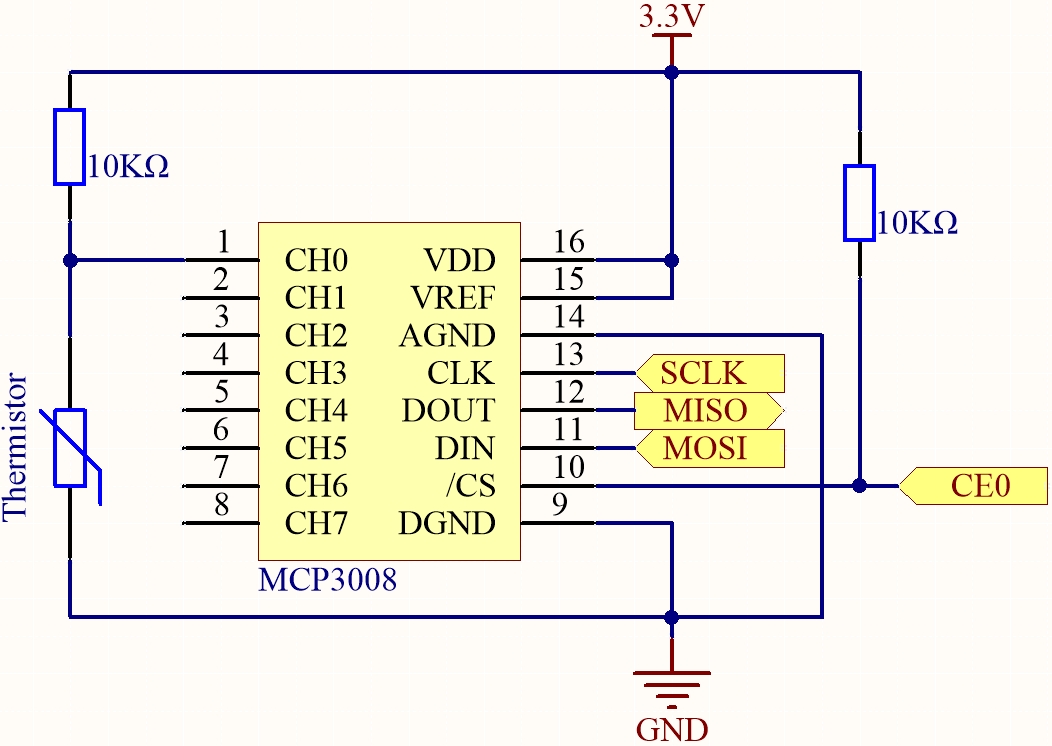

回路図

T-Board 名

物理ピン

WiringPi

BCM

SPICE0

pin24

10

8

SPIMOSI

pin19

12

10

SPIMISO

pin21

13

9

SPISCLK

pin23

14

11

../_images/schematic_2.2.2_thermistor_mcp30081.png

実験手順

手順1: 回路を組み立てます。

../_images/july24_2.2.2_thermistor_mcp30081.png

手順2: SPI インターフェースを設定し、 spidev ライブラリをインストールします(詳細は SPI 設定 を参照)。すでに設定済みであれば省略できます。

手順3: コードのフォルダへ移動します。

cd ~/davinci-kit-for-raspberry-pi/python-pi5

手順4: 実行ファイルを起動します。

sudo python3 2.2.2-2_Thermistor_zero.py

コードが実行されると、サーミスタが周囲温度を検出し、計算後に温度が画面に表示されます。

警告

RuntimeError: Cannot determine SOC peripheral base address というエラーが出た場合は、「gpiozero」が動作しない場合。 を参照してください。

コード

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import spidev
import time
import math

# MCP3008 用 SPI 初期化(バス 0、CE0)
spi = spidev.SpiDev()
spi.open(0, 0)  # バス 0、デバイス 0 (CE0)
spi.max_speed_hz = 1000000  # 1 MHz

def read_adc(channel):
    """
    MCP3008 チャンネル (0–7) からアナログ値を読み取る
    """
    if channel < 0 or channel > 7:
        return -1
    # MCP3008 通信フォーマット
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

try:
    while True:
        # MCP3008 の CH0 からアナログ値を取得
        analogVal = read_adc(0)

        # 電圧に変換(3.3V 基準)
        Vr = 3.3 * analogVal / 1023.0

        # サーミスタの抵抗値を計算
        Rt = 10000.0 * Vr / (3.3 - Vr)

        # Steinhart–Hart 近似式でケルビン温度を計算
        tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0)))

        # 摂氏と華氏に変換
        Cel = tempK - 273.15
        Fah = Cel * 1.8 + 32

        # 温度を表示
        print('Celsius: %.2f °C  Fahrenheit: %.2f °F' % (Cel, Fah))

        # 次の読み取りまで待機
        time.sleep(0.2)

except KeyboardInterrupt:
    spi.close()

コード解説

  1. spidev モジュールで MCP3008 ADC と SPI 通信を行い、 time モジュールで待機処理、 math モジュールで温度計算に必要な対数計算を行います。

    import spidev
    import time
    import math

  2. バス 0、デバイス 0 (CE0) で SPI を初期化し、最大クロック周波数を 1 MHz に設定します。

    spi = spidev.SpiDev()
    spi.open(0, 0)
    spi.max_speed_hz = 1000000

  3. 指定チャンネル(0–7)の MCP3008 からアナログ値を読み取る read_adc() 関数を定義します。SPI プロトコルで通信し、0〜1023 の 10 ビット整数を返します。

    def read_adc(channel):
        if channel < 0 or channel > 7:
            return -1
        adc = spi.xfer2([1, (8 + channel) << 4, 0])
        value = ((adc[1] & 0x03) << 8) | adc[2]
        return value

  4. サーミスタからの読み取り値を電圧に変換し、抵抗値を算出し、Steinhart–Hart 式で温度(ケルビン)に変換します。最後に摂氏と華氏を計算して表示します。 各読み取りの間に短い待機時間を入れます。

    analogVal = read_adc(0)
    Vr = 3.3 * analogVal / 1023.0
    Rt = 10000.0 * Vr / (3.3 - Vr)
    tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0)))
    Cel = tempK - 273.15
    Fah = Cel * 1.8 + 32

  5. KeyboardInterrupt (Ctrl+C)を検出して安全に終了し、SPI 接続を閉じます。

    except KeyboardInterrupt:
        spi.close()
