3.1.8 Monitor di surriscaldamento (MCP3008)
Nota
A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.
Introduzione
Potresti voler realizzare un dispositivo di monitoraggio del surriscaldamento applicabile a varie situazioni, ad esempio, in fabbrica, se desideriamo avere un allarme e lo spegnimento automatico tempestivo della macchina in caso di surriscaldamento di un circuito. In questo progetto utilizzeremo un termistore, un joystick, un buzzer, un LED e un LCD per creare un dispositivo intelligente di monitoraggio della temperatura con soglia regolabile.
Componenti richiesti
In questo progetto, abbiamo bisogno dei seguenti componenti.

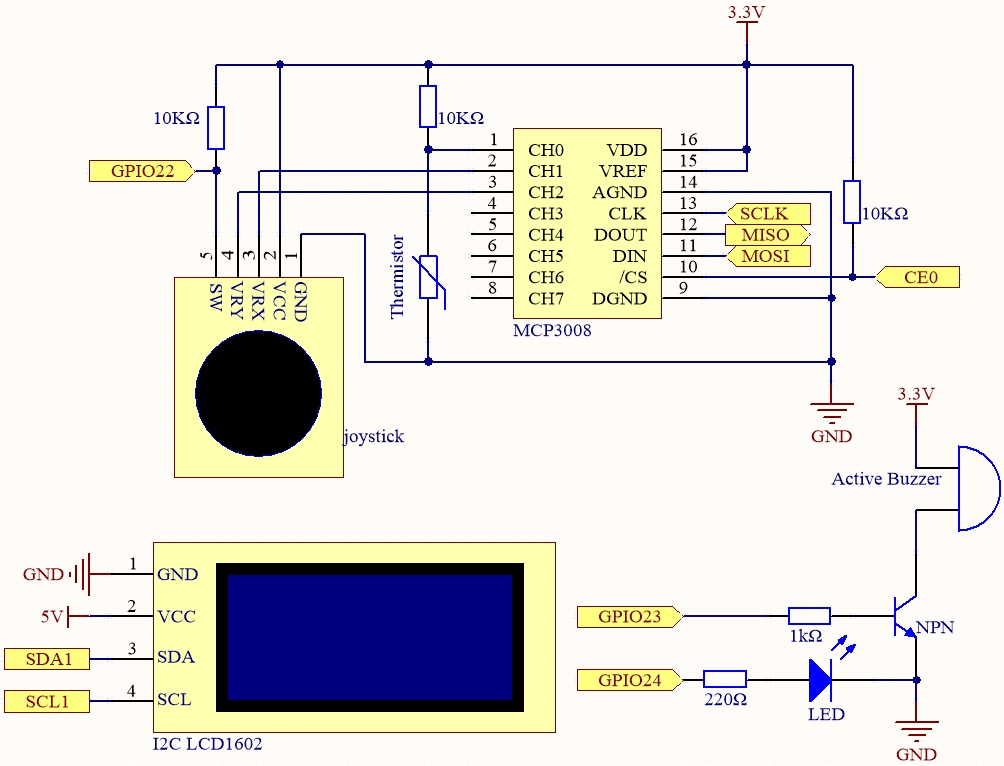

Schema elettrico
T-Board Name |
physical |
wiringPi |
BCM |
SPICE0 |
Pin 24 |
10 |
8 |
SPIMOSI |
Pin 19 |
12 |
10 |
SPIMISO |
Pin 21 |
13 |
9 |
SPISCLK |
Pin 23 |
14 |
11 |
GPIO22 |
Pin15 |
3 |
22 |
GPIO23 |
Pin16 |
4 |
23 |
GPIO24 |
Pin18 |
5 |
24 |
SDA1 |
Pin 3 |
||
SCL1 |
Pin 5 |
Procedura sperimentale
Passo 1: Monta il circuito.
Passo 2: Configura l’interfaccia SPI e installa la libreria spidev (vedi Configurazione SPI per istruzioni dettagliate). Se hai già completato questi passaggi, puoi saltarli.
Passo 3: Vai nella cartella del codice.
cd ~/davinci-kit-for-raspberry-pi/python-pi5
Passo 4: Esegui il file eseguibile.
sudo python3 3.1.8-2_OverheatMonitor_zero.py
Quando il codice viene eseguito, la temperatura corrente e la soglia di alta temperatura 40 vengono visualizzate su I2C LCD1602. Se la temperatura corrente è superiore alla soglia, il buzzer e il LED iniziano ad avvisarti.
Il Joystick qui serve per regolare la soglia di alta temperatura. Muovendo il Joystick lungo l’asse X o Y puoi aumentare o diminuire la soglia di temperatura. Premendo nuovamente il Joystick puoi ripristinare la soglia al valore iniziale.
Nota
Se ricevi l’errore
FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', devi fare riferimento a Configurazione I²C per abilitare l’I2C.Se ricevi l’errore
ModuleNotFoundError: No module named 'smbus2', eseguisudo apt install python3-smbus2.Se appare l’errore
OSError: [Errno 121] Remote I/O error, significa che il modulo è cablato in modo errato o è danneggiato.Se il codice e i collegamenti sono corretti ma l’LCD non mostra contenuti, puoi ruotare il potenziometro sul retro per aumentare il contrasto.
Avvertimento
Se appare il messaggio di errore RuntimeError: Cannot determine SOC peripheral base address, fai riferimento a Se gpiozero non funziona.
Codice
Nota
Puoi Modificare/Reimpostare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima, devi andare nel percorso del codice sorgente come davinci-kit-for-raspberry-pi/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
#!/usr/bin/env python3
import LCD1602
from gpiozero import LED, Buzzer, Button
import spidev
import time
import math
# Inizializza pulsante joystick, buzzer e LED
Joy_BtnPin = Button(22) # GPIO22, Pin15
buzzPin = Buzzer(23) # GPIO23, Pin16
ledPin = LED(24) # GPIO24, Pin18
# Imposta la soglia di temperatura iniziale
upperTem = 40
# Inizializza SPI per MCP3008 (Bus 0, CE0 -> GPIO8 / Pin24)
spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1000000 # 1 MHz
# Inizializza LCD (indirizzo I2C 0x27, retroilluminazione attiva)
LCD1602.init(0x27, 1)
def read_adc(channel):
"""
Legge il valore analogico da MCP3008 (0–7)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 0x03) << 8) | adc[2]
return value
def get_joystick_value():
"""
Legge i valori del joystick e restituisce un valore di modifica in base alla posizione.
"""
x_val = read_adc(1)
y_val = read_adc(2)
if x_val > 800:
return 1
elif x_val < 200:
return -1
elif y_val > 800:
return -10
elif y_val < 200:
return 10
else:
return 0
def upper_tem_setting():
"""
Regola e visualizza la soglia di temperatura massima sull’LCD.
"""
global upperTem
LCD1602.write(0, 0, 'Upper Adjust: ')
change = int(get_joystick_value())
upperTem += change
strUpperTem = str(upperTem)
LCD1602.write(0, 1, strUpperTem)
LCD1602.write(len(strUpperTem), 1, ' ')
time.sleep(0.1)
def temperature():
"""
Legge la temperatura corrente dal sensore e la restituisce in Celsius.
"""
analogVal = read_adc(0)
Vr = 3.3 * analogVal / 1023.0 # Tensione sul resistore fisso
if Vr == 0:
return 0 # Previene divisione per zero
Rt = 10000.0 * Vr / (3.3 - Vr) # Formula corretta: tensione sul termistore = (3.3 - Vr)
temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
Cel = temp - 273.15
return round(Cel, 2)
def monitoring_temp():
"""
Monitora e visualizza la temperatura corrente e la soglia.
Attiva buzzer e LED se la temperatura supera il limite massimo.
"""
global upperTem
Cel = temperature()
LCD1602.write(0, 0, 'Temp: ')
LCD1602.write(0, 1, 'Upper: ')
LCD1602.write(6, 0, str(Cel))
LCD1602.write(7, 1, str(upperTem))
time.sleep(0.1)
if Cel >= upperTem:
buzzPin.on()
ledPin.on()
else:
buzzPin.off()
ledPin.off()
# Ciclo principale
try:
lastState = 1
stage = 0
while True:
currentState = Joy_BtnPin.value
if currentState == 1 and lastState == 0:
stage = (stage + 1) % 2
time.sleep(0.1)
LCD1602.clear()
lastState = currentState
if stage == 1:
upper_tem_setting()
else:
monitoring_temp()
except KeyboardInterrupt:
LCD1602.clear()
spi.close()
Spiegazione del codice
Questa sezione importa le librerie necessarie.
LCD1602è per il display LCD via I2C,gpiozerogestisce LED, buzzer e pulsante,spidevè usato per comunicare con l’ADC MCP3008 e le librerie standardtimeemathsono utilizzate per ritardi e calcoli della temperatura.#!/usr/bin/env python3 import LCD1602 from gpiozero import LED, Buzzer, Button import spidev import time import math
Inizializza i componenti hardware collegati ai pin GPIO:
Button(22)è collegato al pulsante del joystick.Buzzer(23)eLED(24)sono indicatori di temperatura elevata.
Joy_BtnPin = Button(22) # GPIO22, Pin15 buzzPin = Buzzer(23) # GPIO23, Pin16 ledPin = LED(24) # GPIO24, Pin18
Imposta la soglia di temperatura predefinita e inizializza sia SPI per MCP3008 che il display LCD1602.
upperTem = 40 spi = spidev.SpiDev() spi.open(0, 0) spi.max_speed_hz = 1000000 LCD1602.init(0x27, 1)
Questa funzione legge il valore analogico da un canale specificato (0–7) dell’MCP3008 usando il protocollo SPI e restituisce un valore a 10 bit.
def read_adc(channel): if channel < 0 or channel > 7: return -1 adc = spi.xfer2([1, (8 + channel) << 4, 0]) value = ((adc[1] & 0x03) << 8) | adc[2] return value
La posizione del joystick viene valutata leggendo i canali 1 e 2 dell’MCP3008. In base alla direzione X o Y, vengono restituiti valori diversi per la regolazione della soglia.
def get_joystick_value(): x_val = read_adc(1) y_val = read_adc(2) if x_val > 800: return 1 elif x_val < 200: return -1 elif y_val > 800: return -10 elif y_val < 200: return 10 else: return 0
Regola la soglia di temperatura massima usando il joystick. Visualizza la soglia corrente sull’LCD e mantiene la formattazione pulita.
def upper_tem_setting(): global upperTem LCD1602.write(0, 0, 'Upper Adjust: ') change = int(get_joystick_value()) upperTem += change strUpperTem = str(upperTem) LCD1602.write(0, 1, strUpperTem) LCD1602.write(len(strUpperTem), 1, ' ') time.sleep(0.1)
Questa funzione legge il valore analogico dal canale 0 dell’MCP3008 (collegato a un termistore), calcola tensione, resistenza e infine la temperatura in Celsius utilizzando l’approssimazione di Steinhart–Hart.
def temperature(): """ Legge la temperatura corrente dal sensore e la restituisce in Celsius. """ analogVal = read_adc(0) Vr = 3.3 * analogVal / 1023.0 # Tensione sul resistore fisso if Vr == 0: return 0 # Previene divisione per zero Rt = 10000.0 * Vr / (3.3 - Vr) # Formula corretta: tensione sul termistore = (3.3 - Vr) temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0))) Cel = temp - 273.15 return round(Cel, 2)
Legge continuamente la temperatura corrente, la confronta con la soglia e visualizza entrambe sull’LCD. Se la temperatura supera la soglia, buzzer e LED vengono attivati.
def monitoring_temp(): global upperTem Cel = temperature() LCD1602.write(0, 0, 'Temp: ') LCD1602.write(0, 1, 'Upper: ') LCD1602.write(6, 0, str(Cel)) LCD1602.write(7, 1, str(upperTem)) time.sleep(0.1) if Cel >= upperTem: buzzPin.on() ledPin.on() else: buzzPin.off() ledPin.off()
Il ciclo principale alterna tra modalità di impostazione e modalità di monitoraggio usando il pulsante del joystick. Una pressione cambia la modalità. In modalità impostazione si regola la soglia; in modalità monitoraggio la temperatura viene verificata continuamente.
try: lastState = 1 stage = 0 while True: currentState = Joy_BtnPin.value if currentState == 1 and lastState == 0: stage = (stage + 1) % 2 time.sleep(0.1) LCD1602.clear() lastState = currentState if stage == 1: upper_tem_setting() else: monitoring_temp()
Garantisce che l’LCD venga svuotato e la comunicazione SPI venga chiusa correttamente quando il programma termina tramite interruzione da tastiera.
except KeyboardInterrupt: LCD1602.clear() spi.close()
