3.1.4 Ventilatore Intelligente (MCP3008)

Nota

A seconda della versione del kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

In questo progetto utilizzeremo motori, pulsanti e termistori per realizzare un ventilatore intelligente manuale + automatico con velocità regolabile.

Componenti necessari

In questo progetto, avremo bisogno dei seguenti componenti.

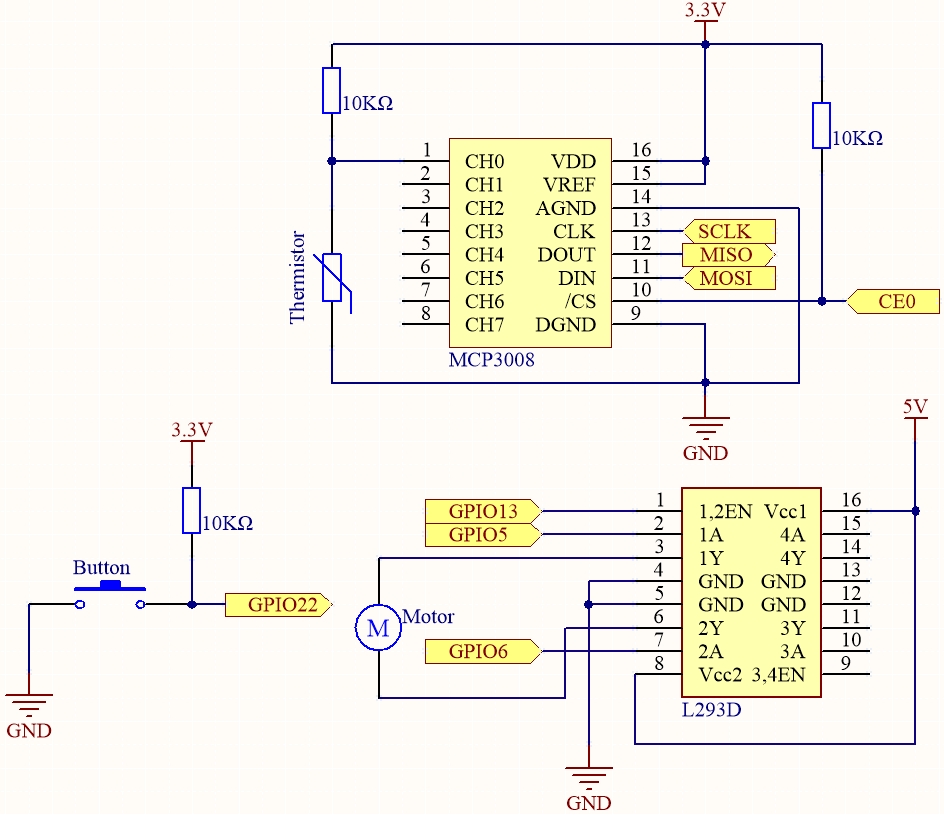

Schema elettrico

T-Board Name	physical	wiringPi	BCM
SPICE0	Pin 24	10	8
SPIMOSI	Pin 19	12	10
SPIMISO	Pin 21	13	9
SPISCLK	Pin 23	14	11
GPIO22	Pin 15	3	22
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13

Procedure sperimentali

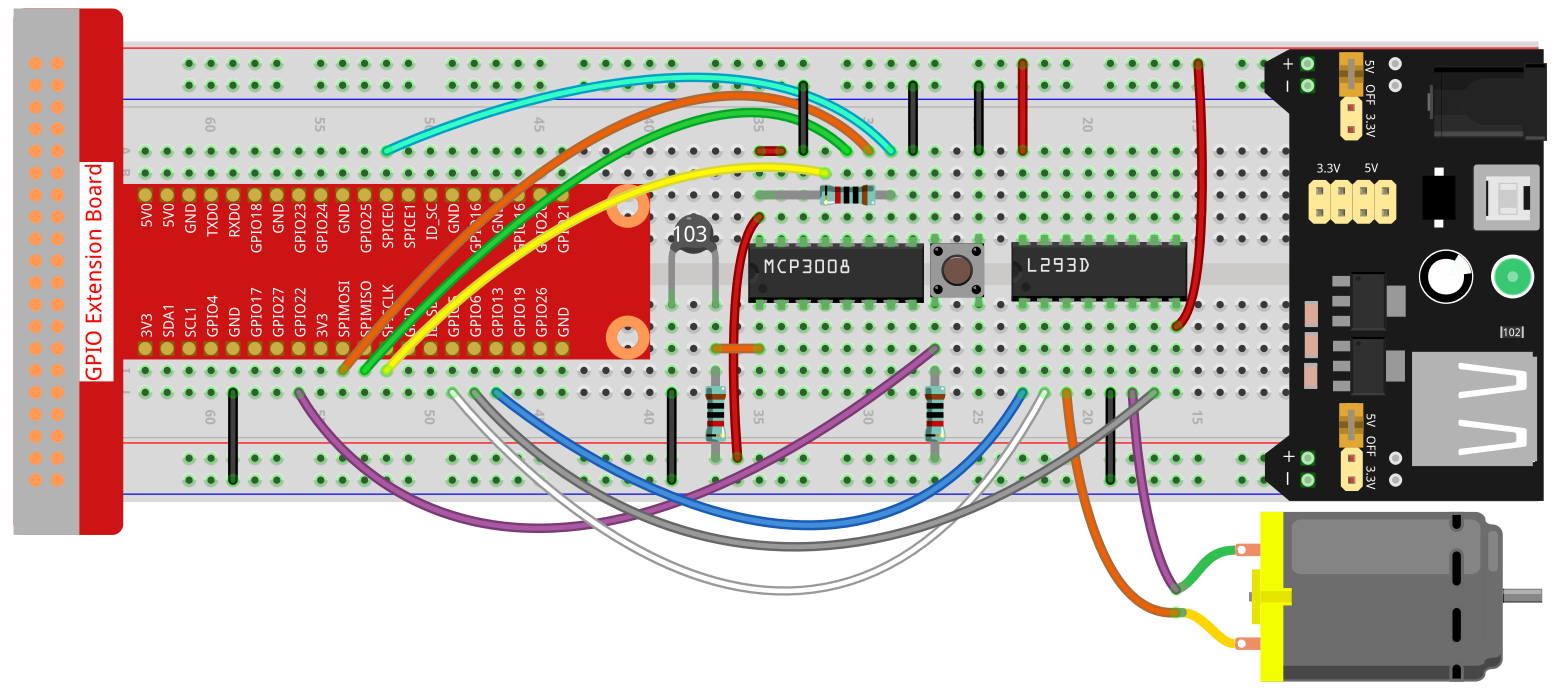

Passo 1: Montare il circuito.

Nota

Il modulo di alimentazione può utilizzare una batteria da 9V con il connettore per batteria da 9V incluso nel kit.

Passo 2: Configurare l’interfaccia SPI e installare la libreria spidev (vedi Configurazione SPI per istruzioni dettagliate). Se hai già completato questi passaggi, puoi saltarli.

Passo 3: Accedere alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 4: Eseguire.

sudo python3 3.1.4-2_SmartFan_zero.py

Quando il codice viene eseguito, avvia il ventilatore premendo il pulsante. Ogni volta che premi, il livello di velocità aumenta o diminuisce di 1 grado. Ci sono 5 livelli di velocità: 0~4. Quando si imposta al 4^o livello e si preme di nuovo il pulsante, il ventilatore si ferma con velocità 0.

Quando la temperatura aumenta o diminuisce di oltre 2℃, la velocità viene regolata automaticamente aumentando o diminuendo di 1 livello.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Fermare il codice qui sotto. Prima, però, devi andare nel percorso del codice sorgente, ad esempio davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3

from gpiozero import Motor, Button
from time import sleep
import spidev
import math

# Inizializza SPI per MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / pin fisico 24)
spi.max_speed_hz = 1000000  # 1 MHz

# Inizializza i pin GPIO per pulsante e controllo motore
BtnPin = Button(22)  # GPIO22 (pin fisico 15)
motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

# Variabili per livello velocità motore e temperature
level = 0
currentTemp = 0
markTemp = 0

def read_adc(channel):
    """
    Legge il valore analogico dal canale MCP3008 (0–7).
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

def temperature():
    """
    Legge e calcola la temperatura corrente dal sensore.
    Ritorna:
        float: Temperatura attuale in gradi Celsius.
    """
    analogVal = read_adc(0)  # Termistore connesso a CH0
    Vr = 3.3 * analogVal / 1023.0  # Per sistema a 3.3V
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

def motor_run(level):
    """
    Regola la velocità del motore in base al livello specificato.
    Args:
        level (int): Livello di velocità desiderato.
    Returns:
        int: Livello di velocità regolato.
    """
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

def changeLevel():
    """
    Cambia il livello di velocità quando si preme il pulsante e aggiorna la temperatura di riferimento.
    """
    global level, currentTemp, markTemp
    print("Pulsante premuto")
    level = (level + 1) % 5
    markTemp = currentTemp

# Associa l’evento di pressione del pulsante alla funzione changeLevel
BtnPin.when_pressed = changeLevel

def main():
    """
    Funzione principale per monitorare e rispondere ai cambiamenti di temperatura.
    """
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

# Esegue la funzione principale e gestisce KeyboardInterrupt
try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()

Spiegazione del codice

1. Importa le librerie per il controllo del motore e del pulsante, la comunicazione SPI con MCP3008 e i calcoli matematici. La libreria gpiozero è usata per controllare i dispositivi GPIO, spidev per la comunicazione SPI con MCP3008 e math per il calcolo della temperatura a partire dalla resistenza.

   #!/usr/bin/env python3

   from gpiozero import Motor, Button
   from time import sleep
   import spidev
   import math


2. Inizializza la comunicazione SPI sul bus 0, dispositivo 0 (CE0), collegato al chip MCP3008 ADC.

   # Initialize SPI for MCP3008
   spi = spidev.SpiDev()
   spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / physical pin 24)
   spi.max_speed_hz = 1000000  # 1 MHz


3. Configura il GPIO22 come input per il pulsante e il motore con GPIO5 (avanti), GPIO6 (indietro) e GPIO13 (enable). Dichiara anche variabili globali per il livello di velocità e il monitoraggio della temperatura.

   # Initialize GPIO pins for the button and motor control
   BtnPin = Button(22)  # GPIO22 (physical pin 15)
   motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

   # Initialize variables to track the motor speed level and temperatures
   level = 0
   currentTemp = 0
   markTemp = 0


4. Definisce una funzione per leggere valori analogici dall’MCP3008 su un canale specifico utilizzando SPI. Il valore restituito è un numero a 10 bit (0–1023).

   def read_adc(channel):
       """
       Reads analog value from MCP3008 channel (0–7).
       """
       if channel < 0 or channel > 7:
           return -1
       adc = spi.xfer2([1, (8 + channel) << 4, 0])
       value = ((adc[1] & 0x03) << 8) | adc[2]
       return value


5. Definisce una funzione per leggere la temperatura dal termistore connesso a MCP3008 canale 0. Converte il valore ADC in tensione, calcola la resistenza e poi la converte in temperatura Celsius con l’approssimazione di Steinhart-Hart.

   def temperature():
       """
       Reads and calculates the current temperature from the sensor.
       Returns:
           float: The current temperature in Celsius.
       """
       analogVal = read_adc(0)  # Assuming thermistor connected to CH0
       Vr = 3.3 * analogVal / 1023.0  # For 3.3V system
       Rt = 10000.0 * Vr / (3.3 - Vr)
       temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
       Cel = temp - 273.15
       return Cel


6. Una funzione per controllare la velocità del motore in base al level (0–4). Il motore si ferma a livello 0, e per i livelli 1–4 la velocità PWM è impostata proporzionalmente.

   def motor_run(level):
       """
       Adjusts the motor speed based on the specified level.
       Args:
           level (int): Desired motor speed level.
       Returns:
           int: Adjusted motor speed level.
       """
       if level == 0:
           motor.stop()
           return 0
       if level >= 4:
           level = 4
       motor.forward(speed=float(level / 4))
       return level


7. Definisce un gestore di evento per il pulsante che incrementa il livello di velocità del motore da 0 a 4 in ciclo. Aggiorna anche la temperatura di riferimento quando il livello cambia.

   def changeLevel():
       """
       Changes the motor speed level when the button is pressed and updates the reference temperature.
       """
       global level, currentTemp, markTemp
       print("Button pressed")
       level = (level + 1) % 5
       markTemp = currentTemp

   # Bind the button press event to changeLevel function
   BtnPin.when_pressed = changeLevel


8. La logica principale legge continuamente la temperatura e la confronta con il valore di riferimento (markTemp). Se la differenza è ±2°C, la velocità del motore viene regolata di conseguenza. Aggiorna il motore a ogni ciclo e introduce un breve ritardo per evitare commutazioni rapide.

   def main():
       """
       Main function to continuously monitor and respond to temperature changes.
       """
       global level, currentTemp, markTemp
       markTemp = temperature()
       while True:
           currentTemp = temperature()
           if level != 0:
               if currentTemp - markTemp <= -2:
                   level -= 1
                   markTemp = currentTemp
               elif currentTemp - markTemp >= 2:
                   if level < 4:
                       level += 1
                   markTemp = currentTemp
           level = motor_run(level)
           sleep(0.2)


9. Esegue la funzione principale in un blocco try-except e garantisce che il motore si fermi e la connessione SPI venga chiusa correttamente se interrotta con Ctrl+C.

   # Run the main function and handle KeyboardInterrupt
   try:
       main()
   except KeyboardInterrupt:
       motor.stop()
       spi.close()
