3.1.1 Dispositivo di Conteggio

Introduzione

In questo progetto, creeremo un sistema contatore a visualizzazione numerica, composto da un sensore PIR e un display a 4 cifre. Quando il PIR rileva il passaggio di una persona, il numero sul display a 4 cifre aumenterà di 1. Questo contatore può essere utilizzato per contare il numero di persone che attraversano un passaggio.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

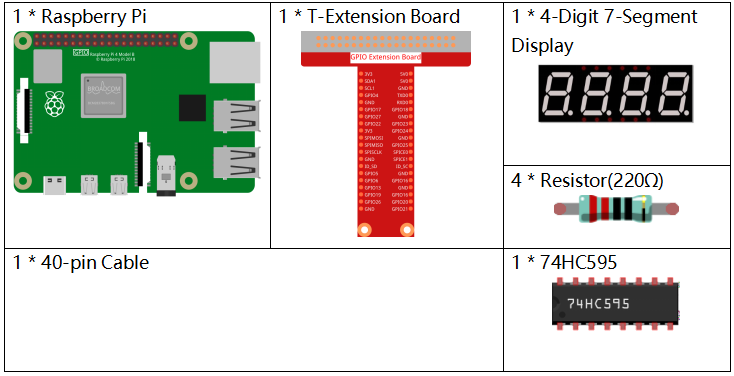

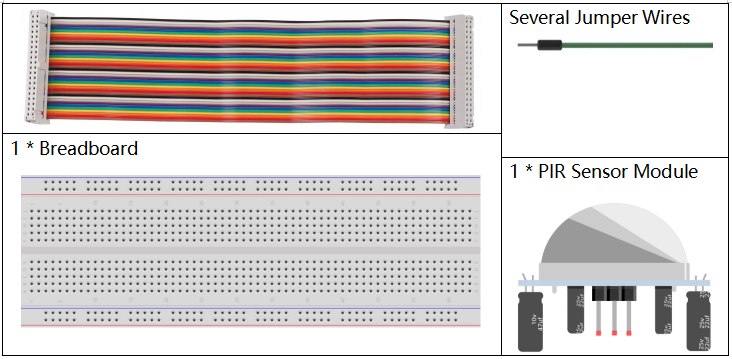

../_images/4.1.7_counting_device_list_1.png ../_images/4.1.7_counting_device_list_2.png

Schema Elettrico

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

SPIMOSI

Pin 19

12

10

GPIO18

Pin 12

1

18

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO26

Pin 37

25

26

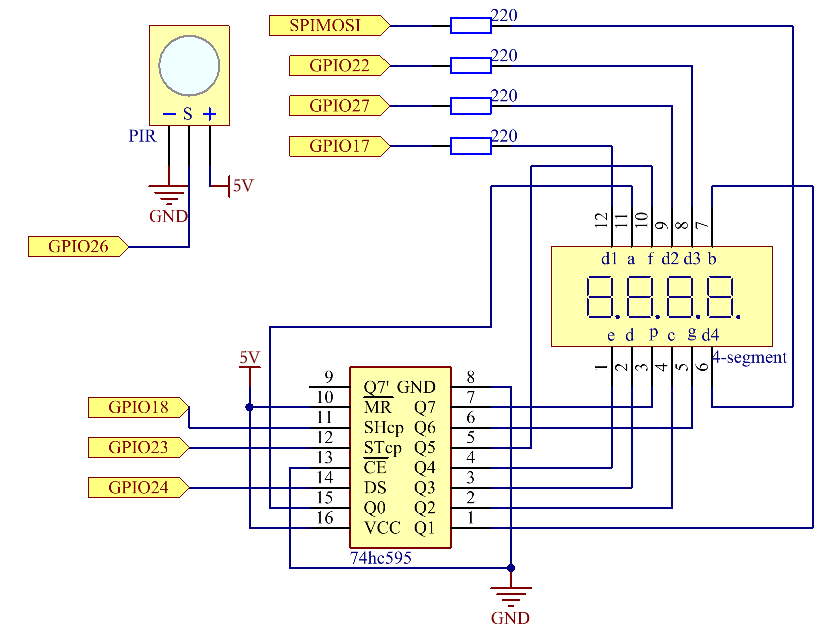

../_images/4.1.7_counting_device_schematic.png

Procedure Sperimentali

Passo 1: Costruisci il circuito.

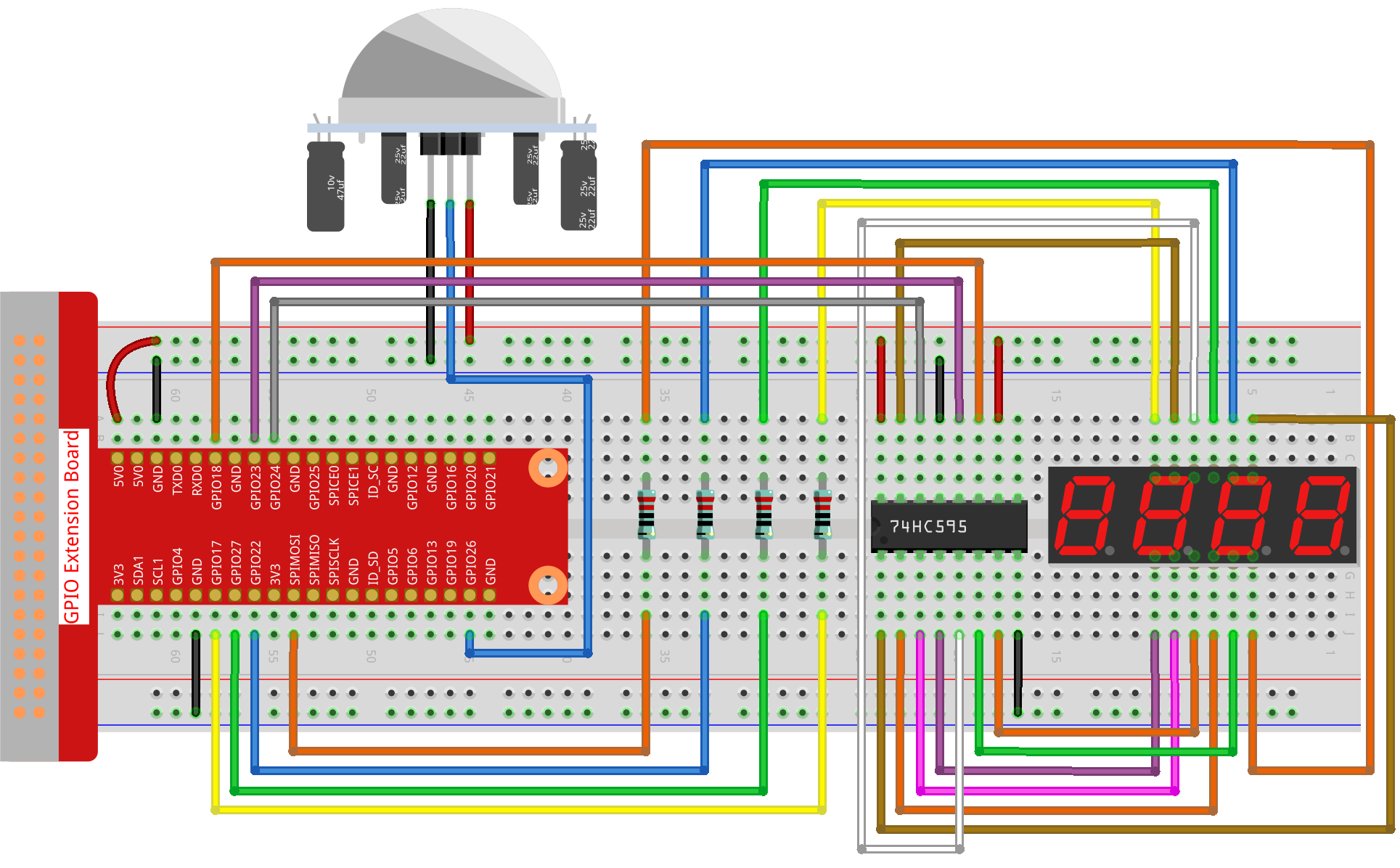

../_images/4.1.7_counting_device_circuit.png

Passo 2: Vai alla cartella del codice.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Passo 3: Esegui il file eseguibile.

sudo python3 3.1.1_CountingDevice.py

Dopo l’avvio del codice, quando il sensore PIR rileva il passaggio di una persona, il numero sul display a 4 cifre aumenterà di 1.

Sul modulo PIR ci sono due potenziometri: uno per regolare la sensibilità e l’altro per regolare la distanza di rilevamento. Per far funzionare meglio il modulo PIR, ruotali entrambi in senso antiorario fino in fondo.

../_images/4.1.7_PIR_TTE.png

Avvertimento

Se appare l’errore RuntimeError: Cannot determine SOC peripheral base address, consulta Se gpiozero non funziona.

Codice

Nota

È possibile Modificare/Reimpostare/Copiare/Eseguire/Arrestare il codice qui sotto. Prima di farlo, è necessario accedere al percorso del codice sorgente come davinci-kit-for-raspberry-pi/python-pi5. Dopo aver modificato il codice, è possibile eseguirlo direttamente per vederne l’effetto.

#!/usr/bin/env python3
from gpiozero import OutputDevice, MotionSensor

# Inizializza il sensore di movimento PIR sul GPIO 26
pir = MotionSensor(26)

# Inizializza i pin del registro a scorrimento
SDI = OutputDevice(24)    # Ingresso Dati Seriali
RCLK = OutputDevice(23)   # Ingresso Orologio del Registro
SRCLK = OutputDevice(18)  # Ingresso Orologio Registro a Scorrimento

# Inizializza i pin per il display a 7 segmenti
placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]

# Definisce i codici per i numeri sul display a 7 segmenti
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)

# Contatore per il numero visualizzato
counter = 0

def clearDisplay():
    # Cancella il display spegnendo tutti i segmenti
    for _ in range(8):
        SDI.on()
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

def hc595_shift(data):
    # Invio dati nel registro a scorrimento 74HC595
    for i in range(8):
        SDI.value = 0x80 & (data << i)
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

def pickDigit(digit):
    # Attiva una cifra specifica del display a 7 segmenti
    for pin in placePin:
        pin.off()
    placePin[digit].on()

def display():
    # Aggiorna il display con il valore corrente del contatore
    global counter
    clearDisplay()
    pickDigit(0)
    hc595_shift(number[counter % 10])

    clearDisplay()
    pickDigit(1)
    hc595_shift(number[counter % 100//10])

    clearDisplay()
    pickDigit(2)
    hc595_shift(number[counter % 1000//100])

    clearDisplay()
    pickDigit(3)
    hc595_shift(number[counter % 10000//1000])

def loop():
    # Ciclo principale per aggiornare il display e controllare il movimento
    global counter
    currentState = 0
    lastState = 0
    while True:
        display()
        currentState = 1 if pir.motion_detected else 0
        if currentState == 1 and lastState == 0:
            counter += 1
        lastState = currentState

try:
    loop()
except KeyboardInterrupt:
    # Spegne tutti i pin in caso di interruzione dello script
    SDI.off()
    SRCLK.off()
    RCLK.off()
    pass

Spiegazione del Codice

  1. Questa linea importa le classi OutputDevice e MotionSensor dalla libreria gpiozero. OutputDevice può rappresentare un LED, un motore o qualsiasi dispositivo da controllare come uscita. Il MotionSensor è un sensore PIR (infrarosso passivo) usato per rilevare movimenti.

    #!/usr/bin/env python3
from gpiozero import OutputDevice, MotionSensor

  2. Inizializza il sensore PIR di movimento collegato al pin GPIO 26.

    # Inizializza il sensore di movimento PIR sul GPIO 26
pir = MotionSensor(26)

  3. Inizializza i pin GPIO collegati al registro a scorrimento per il controllo del display a 7 segmenti.

    # Inizializza i pin del registro a scorrimento
SDI = OutputDevice(24)    # Ingresso Dati Seriali
RCLK = OutputDevice(23)   # Ingresso Orologio del Registro
SRCLK = OutputDevice(18)  # Ingresso Orologio Registro a Scorrimento

  4. Inizializza i pin per ogni cifra del display a 7 segmenti e definisce i codici binari per visualizzare i numeri da 0 a 9.

    # Inizializza i pin per il display a 7 segmenti
placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]

# Definisce i codici per i numeri sul display a 7 segmenti
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)

  5. Cancella il display a 7 segmenti spegnendo tutti i segmenti prima di visualizzare la cifra successiva.

    def clearDisplay():
    # Cancella il display spegnendo tutti i segmenti
    for _ in range(8):
        SDI.on()
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

  6. Trasferisce un byte di dati nel registro a scorrimento 74HC595, controllando i segmenti del display.

    def hc595_shift(data):
    # Invio dati nel registro a scorrimento 74HC595
    for i in range(8):
        SDI.value = 0x80 & (data << i)
        SRCLK.on()
        SRCLK.off()
    RCLK.on()
    RCLK.off()

  7. Seleziona quale cifra del display a 7 segmenti attivare. Ogni cifra è controllata da un pin GPIO separato.

    def pickDigit(digit):
    # Attiva una cifra specifica del display a 7 segmenti
    for pin in placePin:
        pin.off()
    placePin[digit].on()

  8. Visualizza prima la cifra dell’unità, seguita da quella delle decine, delle centinaia e infine delle migliaia, creando l’illusione di un display a quattro cifre continuo.

    def display():
    # Aggiorna il display con il valore corrente del contatore
    global counter
    clearDisplay()
    pickDigit(0)
    hc595_shift(number[counter % 10])

    clearDisplay()
    pickDigit(1)
    hc595_shift(number[counter % 100//10])

    clearDisplay()
    pickDigit(2)
    hc595_shift(number[counter % 1000//100])

    clearDisplay()
    pickDigit(3)
    hc595_shift(number[counter % 10000//1000])

  9. Definisce il ciclo principale in cui il display viene aggiornato continuamente, e lo stato del sensore PIR viene monitorato. Se viene rilevato un movimento, il contatore aumenta.

    def loop():
    # Ciclo principale per aggiornare il display e controllare il movimento
    global counter
    currentState = 0
    lastState = 0
    while True:
        display()
        currentState = 1 if pir.motion_detected else 0
        if currentState == 1 and lastState == 0:
            counter += 1
        lastState = currentState

  10. Esegue il ciclo principale e consente l’interruzione dello script tramite il comando da tastiera (Ctrl+C), spegnendo tutti i pin per una chiusura pulita.

    try:
    loop()
except KeyboardInterrupt:
    # Spegne tutti i pin in caso di interruzione dello script
    SDI.off()
    SRCLK.off()
    RCLK.off()
    pass
