6.2 Dado Digitale

Qui utilizziamo un pulsante, un display a 7 segmenti e un 74hc595 per creare un dado elettronico. Ogni volta che si preme il pulsante, viene generato un numero casuale compreso tra 1 e 6 e visualizzato sul display a 7 segmenti.

Componenti necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente comodo acquistare un intero kit, ecco il link:

Nome	OGGETTI IN QUESTO KIT	LINK
Kit Starter 3 in 1	380+	3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE COMPONENTI	LINK DI ACQUISTO
Scheda SunFounder R3	ACQUISTA
Breadboard	ACQUISTA
Cavi di Collegamento	ACQUISTA
Resistore	ACQUISTA
Pulsante	ACQUISTA
74HC595	ACQUISTA
Display a 7 Segmenti	ACQUISTA

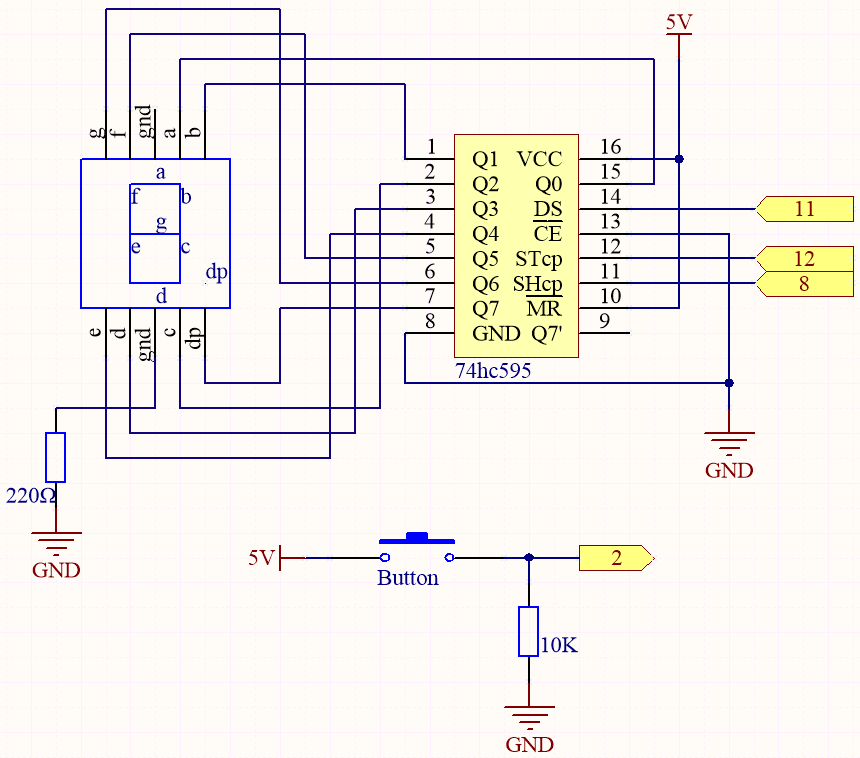

Schema

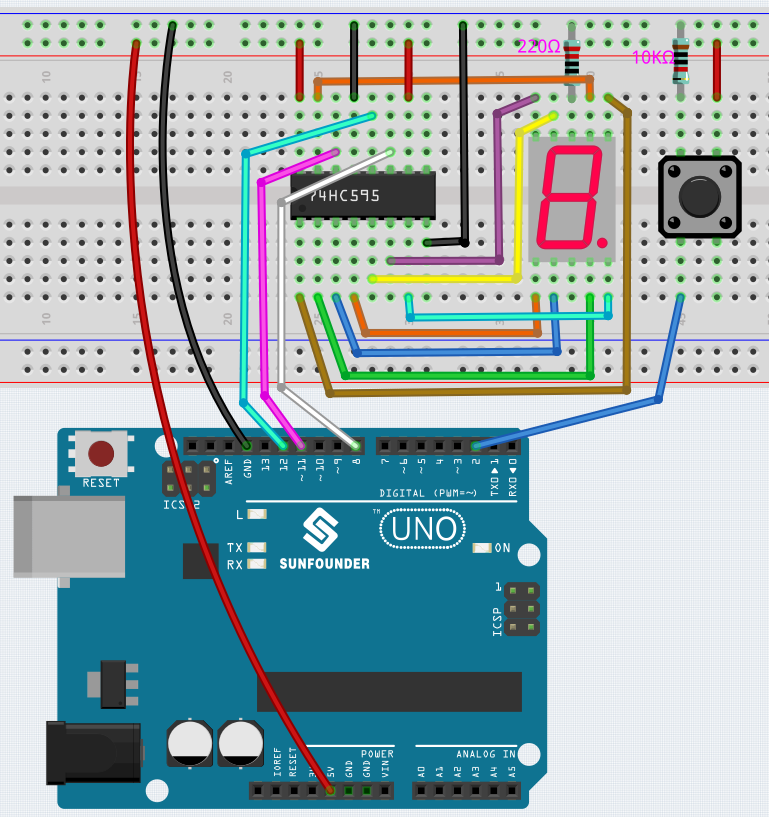

Collegamenti

Codice

Nota

• Apri il file 6.2.electronic_dice.ino nel percorso 3in1-kit\basic_project\6.2.electronic_dice.

• Oppure copia questo codice nell”Arduino IDE.

• Oppure carica il codice tramite Arduino Web Editor.

Quando il codice è caricato correttamente, il display a 7 segmenti mostrerà 0-7 in una rapida sequenza, e quando si preme il pulsante, visualizzerà un numero casuale e interromperà lo scorrimento. La sequenza di scorrimento ricomincia quando si preme nuovamente il pulsante.

Come funziona?

Questo progetto è basato su 5.10 ShiftOut(Display a Segmenti) con un pulsante per avviare/mettere in pausa la sequenza di scorrimento sul display a 7 segmenti.

1. Inizializza ciascun pin e leggi il valore del pulsante.

   void setup ()
   {

       ...
       attachInterrupt(digitalPinToInterrupt(buttonPin), rollDice, FALLING);
   }


   • Qui viene utilizzato un interrupt per leggere lo stato del pulsante. Il valore predefinito di buttonPin è basso, che passa da basso ad alto quando si preme il pulsante.

   • rollDice rappresenta la funzione da chiamare quando l’interrupt viene attivato, ed è utilizzata per alternare il valore della variabile state.

   • FALLING significa che l’interrupt viene attivato quando buttonPin passa da alto a basso.

2. Quando la variabile state è 0, la funzione showNumber() viene chiamata per far sì che il display a 7 segmenti visualizzi casualmente un numero tra 1 e 7.

   void loop()
   {
       if (state == 0) {
           showNumber((int)random(1, 7));
           delay(50);
       }
   }


3. A proposito della funzione rollDice().

   void rollDice() {
       state = !state;
   }


   Quando questa funzione viene chiamata, alterna il valore di state, ad esempio da 1 a 0 e viceversa.

4. A proposito della funzione showNumber().

   void showNumber(int num) {
       digitalWrite(STcp, LOW); //ground ST_CP and hold low for as long as you are transmitting
       shiftOut(DS, SHcp, MSBFIRST, datArray[num]);
       //return the latch pin high to signal chip that it
       //no longer needs to listen for information
       digitalWrite(STcp, HIGH); //pull the ST_CPST_CP to save the data
   }


   Questo è il codice dentro loop() nel progetto 5.10 ShiftOut(Display a Segmenti) nella funzione showNumber().
