6.1 Array Sensibile alla Luce

Un fotoresistore o fotocellula è una resistenza variabile controllata dalla luce. La resistenza di un fotoresistore diminuisce all’aumentare dell’intensità della luce incidente; in altre parole, esso esibisce fotoconduttività. Un fotoresistore può essere utilizzato in circuiti di rilevamento della luce e in circuiti di attivazione tramite luce o buio.

La resistenza di un fotoresistore varia con l’intensità della luce incidente. Se l’intensità luminosa aumenta, la resistenza diminuisce; se l’intensità diminuisce, la resistenza aumenta. In questo esperimento, useremo otto LED per mostrare l’intensità luminosa. Più alta è l’intensità della luce, più LED si accenderanno. Quando l’intensità luminosa sarà sufficiente, tutti i LED saranno accesi. Quando non ci sarà luce, tutti i LED si spegneranno.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda SunFounder R3

ACQUISTA

Breadboard

ACQUISTA

Cavi di Collegamento

ACQUISTA

Resistore

ACQUISTA

LED

ACQUISTA

Fotoresistore

ACQUISTA

Schema Elettrico

../_images/circuit_6.1_light_led.png

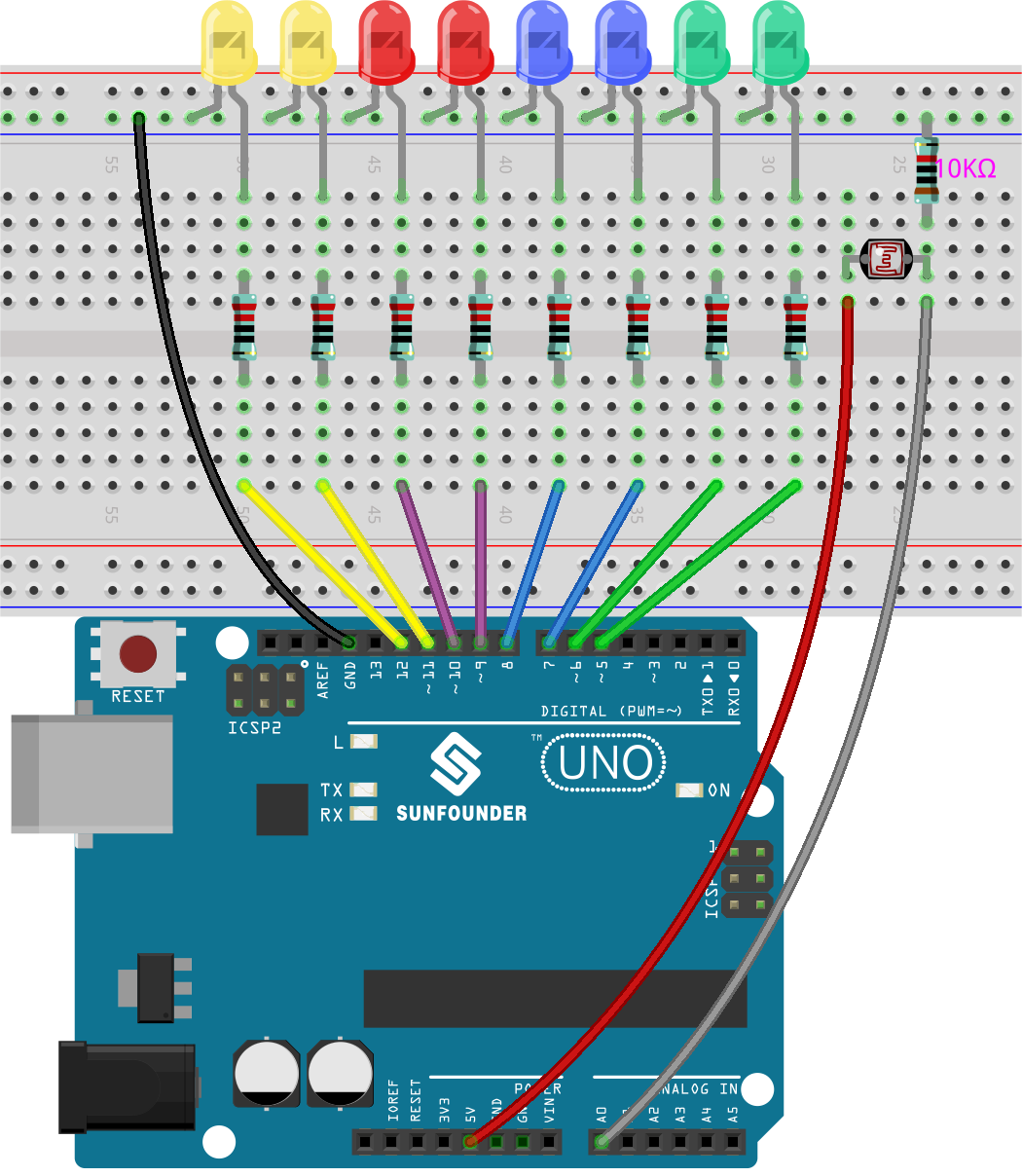

Collegamenti

../_images/light_control_led.png

Codice

Nota

  • Apri il file 6.1.light_control_led.ino nel percorso 3in1-kit\basic_project\6.1.light_control_led.

  • Oppure copia questo codice nell”Arduino IDE.

  • Oppure carica il codice tramite il Arduino Web Editor.

Ora, punta una luce sul fotoresistore e vedrai accendersi alcuni LED. Più intensa è la luce, più LED si accenderanno. Quando lo metti in un ambiente buio, tutti i LED si spegneranno.

Come funziona?

void loop()
{
    sensorValue = analogRead(photocellPin); //read the value of A0
    ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs); // map to the number of LEDs
    for (int led = 0; led < NbrLEDs; led++)//
    {
        if (led < ledLevel ) //When led is smaller than ledLevel, run the following code.
        {
            digitalWrite(ledPins[led], HIGH); // turn on pins less than the level
        }
        else
        {
            digitalWrite(ledPins[led],LOW); // turn off pins higher than
        }
    }
}

Utilizzando la funzione map(), puoi mappare il valore del fotoresistore sui 8 LED, ad esempio, se sensorValue è 560, allora ledLevel è 4, quindi a questo punto, i ledPins[0] fino a ledPins[4] dovrebbero essere accesi, e i ledPins[5] fino a ledPins[7] dovrebbero essere spenti.
