Botón

../_images/button_1212.png

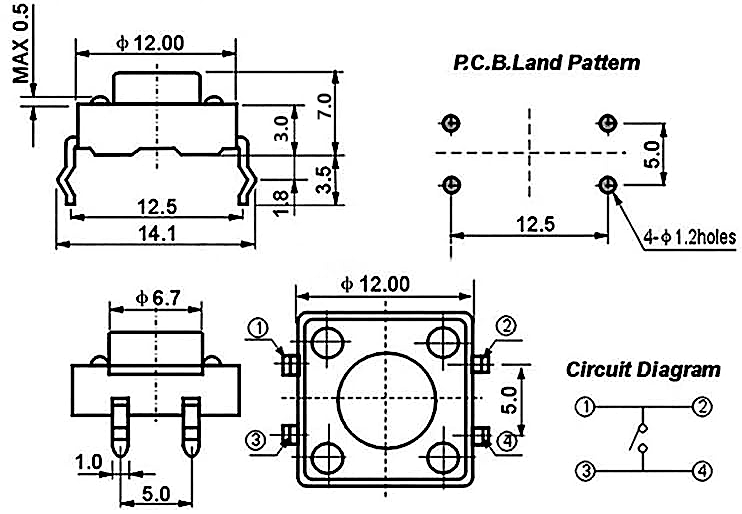

Los botones son un componente común utilizado para controlar dispositivos electrónicos. Suelen usarse como interruptores para conectar o interrumpir circuitos. Aunque los botones vienen en una variedad de tamaños y formas, el que se utiliza aquí es un mini-botón de 6mm como se muestra en las siguientes imágenes. El pin 1 está conectado al pin 2 y el pin 3 al pin 4. Por lo tanto, solo necesitas conectar cualquiera de los pines 1 y 2 a los pines 3 o 4.

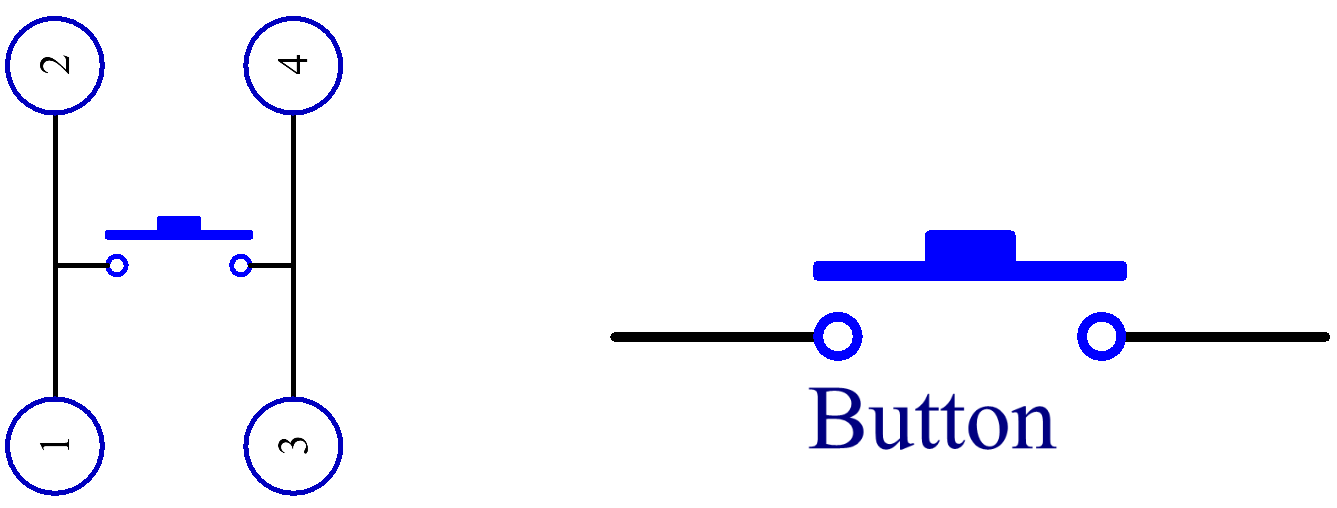

A continuación se muestra la estructura interna de un botón. El símbolo en la parte inferior derecha se utiliza habitualmente para representar un botón en los circuitos.

../_images/button_symbol.png

Dado que el pin 1 está conectado al pin 2, y el pin 3 al pin 4, cuando se presiona el botón, los 4 pines se conectan, cerrando así el circuito.

../_images/button_1212_size.png
