Receptor IR

Receptor IR

../_images/ir_receiver_hs0038b.jpg

  • OUT: Salida de señal

  • GND: GND

  • VCC: suministro de energía, 3.3v~5V

Un receptor infrarrojo es un componente que recibe señales infrarrojas y puede recibir independientemente rayos infrarrojos y emitir señales compatibles con el nivel TTL. Es similar en tamaño a un transistor normal empaquetado en plástico y es adecuado para todo tipo de control remoto infrarrojo y transmisión infrarroja.

La comunicación infrarroja, o IR, es una tecnología de comunicación inalámbrica popular, de bajo costo y fácil de usar. La luz infrarroja tiene una longitud de onda ligeramente más larga que la luz visible, por lo que es imperceptible para el ojo humano, ideal para la comunicación inalámbrica. Un esquema de modulación común para la comunicación infrarroja es la modulación de 38KHz.

  • Adopta el Sensor Receptor IR HS0038B, de alta sensibilidad

  • Puede ser utilizado para control remoto

  • Fuente de Alimentación: 5V

  • Interfaz: Digital

  • Frecuencia de Modulación: 38Khz

  • Definiciones de Pines: (1) Salida (2) Vcc (3) GND

  • Tamaño: 23.5mm x 21.5mm

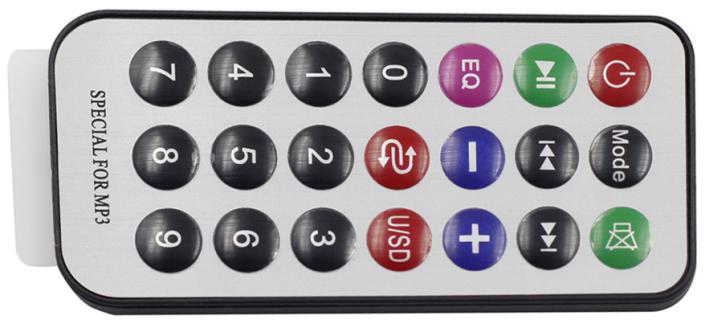

Control Remoto

../_images/image186.jpeg

Este es un control remoto inalámbrico infrarrojo Mini delgado con 21 botones de función y una distancia de transmisión de hasta 8 metros, adecuado para operar una amplia gama de dispositivos en una habitación infantil.

  • Tamaño: 85x39x6mm

  • Rango de control remoto: 8-10m

  • Batería: batería de litio tipo botón de 3V

  • Frecuencia portadora de infrarrojos: 38KHz

  • Material de pegamento superficial: PET de 0.125mm

  • Vida útil efectiva: más de 20,000 veces
