Cables Puente¶
Los cables que conectan dos terminales se llaman cables puente. Existen varios tipos de cables puente. Aquí nos centramos en aquellos utilizados en protoboards. Entre otros, se utilizan para transferir señales eléctricas desde cualquier parte del protoboard a los pines de entrada/salida de un microcontrolador.
Los cables puente se colocan insertando sus «conectores de extremo» en las ranuras provistas en el protoboard, debajo de cuya superficie hay algunos conjuntos de placas paralelas que conectan las ranuras en grupos de filas o columnas, dependiendo del área. Los «conectores de extremo» se insertan en el protoboard, sin soldadura, en las ranuras específicas que necesitan ser conectadas en el prototipo específico.

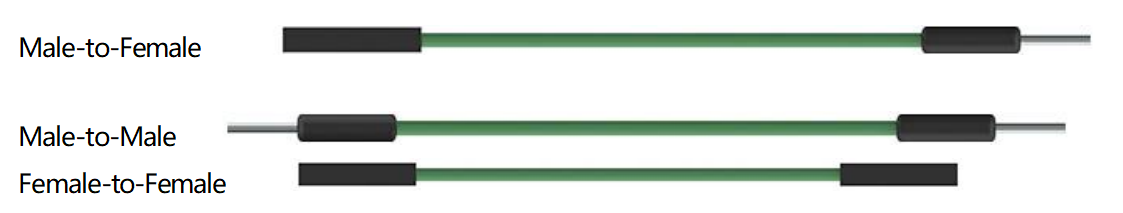

Hay tres tipos de cable puente: Hembra-a-Hembra, Macho-a-Macho, y Macho-a-Hembra. La razón por la que lo llamamos Macho-a-Hembra es porque tiene la punta sobresaliente en un extremo así como un extremo hembra hundido. Macho-a-Macho significa que ambos lados son machos y Hembra-a-Hembra significa que ambos extremos son hembras.
Más de un tipo de ellos puede ser utilizado en un proyecto. El color de los cables puente es diferente, pero eso no significa que su función sea diferente en consecuencia; simplemente están diseñados así para identificar mejor la conexión entre cada circuito.
