Termistor

../_images/thermistor.png

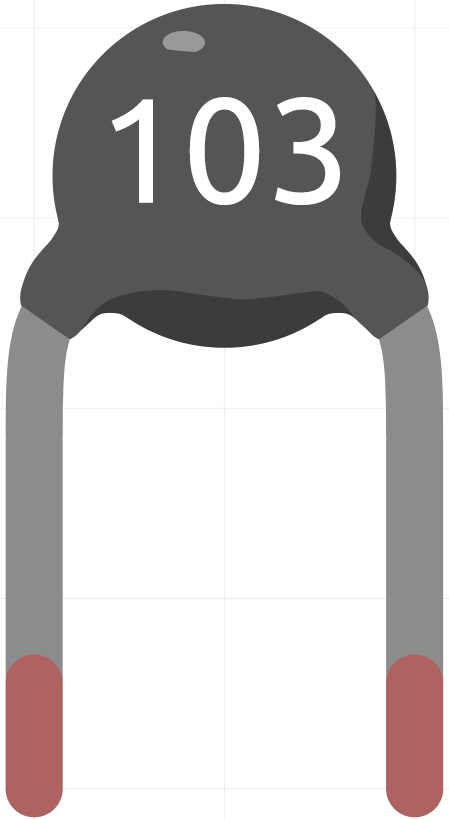

Un termistor es un tipo de resistor cuya resistencia depende fuertemente de la temperatura, más que en los resistores estándar. La palabra es una combinación de térmico y resistor. Los termistores se utilizan ampliamente como limitadores de corriente de arranque, sensores de temperatura (típicamente del tipo de coeficiente de temperatura negativo o NTC), protectores de sobrecorriente autoreajustables y elementos de calentamiento autorreguladores (típicamente del tipo de coeficiente de temperatura positivo o PTC).

Aquí está el símbolo electrónico del termistor.

../_images/thermistor_symbol.png

Los termistores son de dos tipos fundamentales opuestos:

  • Con termistores NTC, la resistencia disminuye a medida que aumenta la temperatura, generalmente debido a un aumento en los electrones de conducción impulsados por la agitación térmica desde la banda de valencia. Un NTC se utiliza comúnmente como sensor de temperatura o en serie con un circuito como limitador de corriente de arranque.

  • Con termistores PTC, la resistencia aumenta a medida que aumenta la temperatura, generalmente debido a un aumento en las agitaciones de la red térmica, particularmente aquellas de impurezas e imperfecciones. Los termistores PTC se instalan comúnmente en serie con un circuito y se utilizan para proteger contra condiciones de sobrecorriente, como fusibles reajustables.

En este kit usamos uno NTC. Cada termistor tiene una resistencia normal. Aquí es de 10k ohmios, medida a 25 grados Celsius.

Aquí está la relación entre la resistencia y la temperatura:

RT = RN * expB(1/TK – 1/TN)

  • RT es la resistencia del termistor NTC cuando la temperatura es TK.

  • RN es la resistencia del termistor NTC bajo la temperatura nominal TN. Aquí, el valor numérico de RN es 10k.

  • TK es una temperatura en Kelvin y la unidad es K. Aquí, el valor numérico de TK es 273.15 + grados Celsius.

  • TN es una temperatura nominal en Kelvin; la unidad también es K. Aquí, el valor numérico de TN es 273.15+25.

  • Y B(beta), la constante material del termistor NTC, también se llama índice de sensibilidad al calor con un valor numérico de 3950.

  • exp es la abreviatura de exponencial, y el número base e es un número natural y equivale aproximadamente a 2.7.

Convierte esta fórmula TK=1/(ln(RT/RN)/B+1/TN) para obtener la temperatura en Kelvin que menos 273.15 equivale a grados Celsius.

Esta relación es una fórmula empírica. Solo es precisa cuando la temperatura y la resistencia están dentro del rango efectivo.
