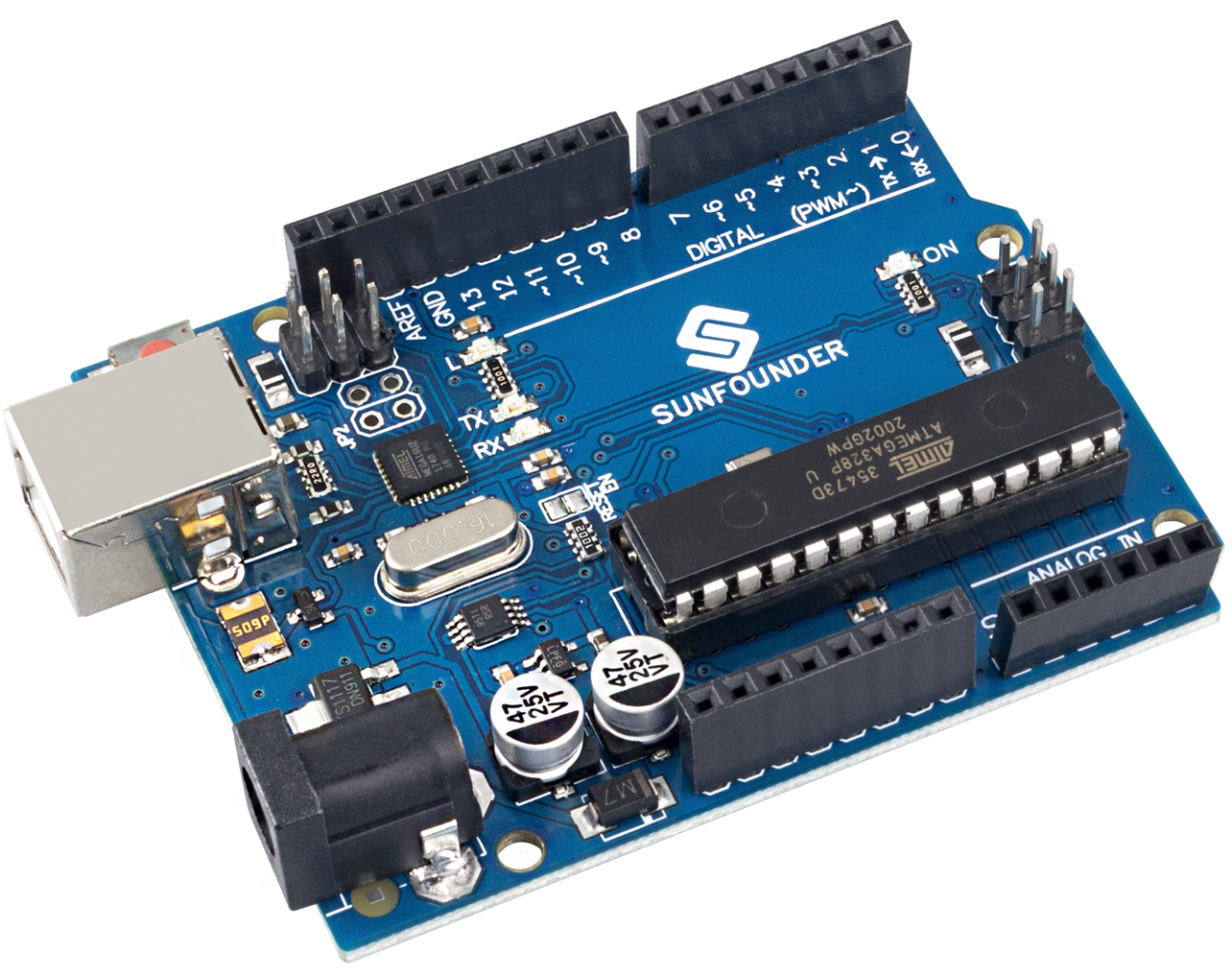

Placa SunFounder R3

../_images/uno_r3.jpg

Nota

La placa SunFounder R3 es una placa base con funciones casi idénticas a las del Arduino Uno, y ambas placas pueden utilizarse de manera intercambiable.

La placa SunFounder R3 es una placa de microcontrolador basada en el ATmega328P (hoja de datos). Tiene 14 pines de entrada/salida digital (de los cuales 6 pueden usarse como salidas PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz (CSTCE16M0V53-R0), una conexión USB, un conector de alimentación, un encabezado ICSP y un botón de reinicio. Contiene todo lo necesario para soportar el microcontrolador; simplemente conéctalo a un ordenador con un cable USB o aliméntalo con un adaptador de corriente alterna a corriente continua o una batería para empezar.

Parámetros Técnicos

../_images/uno.jpg

  • MICROCONTROLADOR: ATmega328P

  • VOLTAJE DE OPERACIÓN: 5V

  • VOLTAJE DE ENTRADA (RECOMENDADO): 7-12V

  • VOLTAJE DE ENTRADA (LÍMITE): 6-20V

  • PINES DE ENTRADA/SALIDA DIGITAL: 14 (0-13, de los cuales 6 proporcionan salida PWM(3, 5, 6, 9-11))

  • PINES DE ENTRADA/SALIDA DIGITAL PWM: 6 (3, 5, 6, 9-11)

  • PINES DE ENTRADA ANALÓGICA: 6 (A0-A5)

  • CORRIENTE DC POR PIN DE E/S: 20 mA

  • CORRIENTE DC PARA PIN DE 3.3V: 50 mA

  • MEMORIA FLASH: 32 KB (ATmega328P) de los cuales 0.5 KB son utilizados por el gestor de arranque

  • SRAM: 2 KB (ATmega328P)

  • EEPROM: 1 KB (ATmega328P)

  • VELOCIDAD DE RELOJ: 16 MHz

  • LED_BUILTIN: 13

  • LONGITUD: 68.6 mm

  • ANCHO: 53.4 mm

  • PESO: 25 g

  • Puerto I2C: A4(SDA), A5(SCL)
