Módulo ESP8266¶

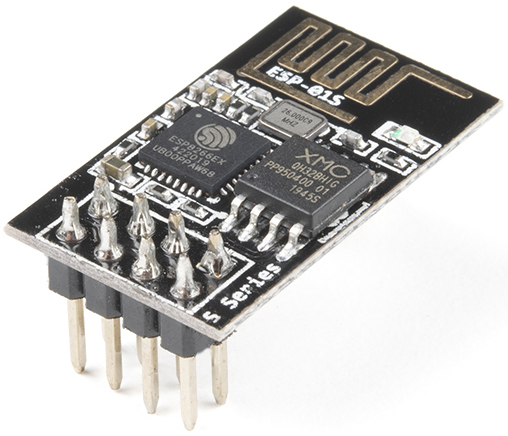

El ESP8266 es un microchip Wi-Fi de bajo costo, con software de red TCP/IP integrado, y capacidad de microcontrolador, producido por Espressif Systems en Shanghái, China.
El chip llamó la atención de los creadores occidentales en agosto de 2014 con el módulo ESP-01, hecho por el fabricante de terceros Ai-Thinker. Este pequeño módulo permite a los microcontroladores conectarse a una red Wi-Fi y realizar conexiones TCP/IP simples usando comandos al estilo Hayes. Sin embargo, al principio, había muy poca documentación en inglés sobre el chip y los comandos que aceptaba. El precio muy bajo y el hecho de que había muy pocos componentes externos en el módulo, lo que sugería que eventualmente podría ser muy económico en volumen, atrajo a muchos hackers para explorar el módulo, el chip y el software en él, así como para traducir la documentación china.
Pines del ESP8266 y sus funciones:
Pin |
Nombre |
Descripción |
|---|---|---|
1 |
TXD |
UART_TXD, transmisión; Entrada/Salida de Propósito General: GPIO1; No se permite la conexión a tierra durante el inicio. |
2 |
GND |
GND |
3 |
CU_PD |
Funciona a nivel alto; Se apaga cuando se suministra un nivel bajo. |
4 |
GPIO2 |
Debe ser de nivel alto al encenderse, no se permite conexión a tierra por hardware; Conexión a tierra por defecto; |
5 |
RST |
Señal de Reinicio Externo, reinicia cuando se suministra un nivel bajo; funciona cuando se suministra un nivel alto (nivel alto por defecto); |
6 |
GPIO0 |
Indicador de Estado de WiFi; Selección del modo de operación: Conexión a tierra: Arranque Flash, modo de operación; Sin conexión a tierra: Descarga UART, modo de descarga. |
7 |
VCC |
Suministro de Energía(3.3V) |
8 |
RXD |
UART_RXD, recepción; Entrada/Salida de Propósito General: GPIO3; |
Adaptador ESP8266¶
El adaptador ESP8266 es una placa de expansión que permite utilizar el módulo ESP8266 en un protoboard.
Coincide perfectamente con los pines del propio ESP8266, y también agrega un pin de 5V para recibir el voltaje de la placa Arduino. El chip AMS1117 integrado se utiliza para alimentar el módulo ESP8266 después de reducir el voltaje a 3.3V.

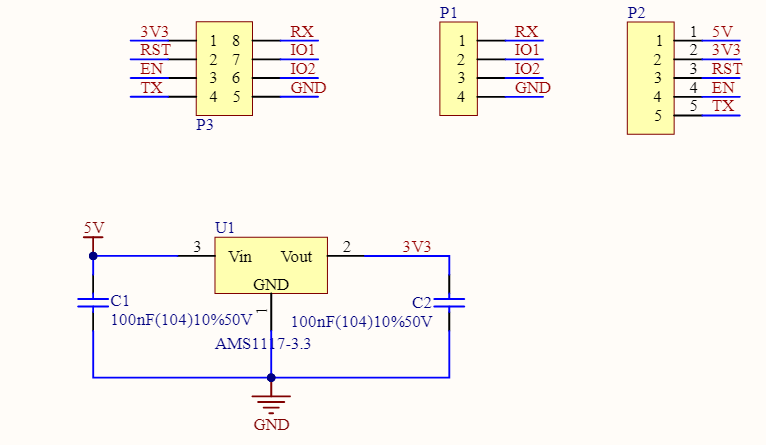

El diagrama esquemático es el siguiente:
Ejemplo
